溶接溶け込み量測定マイクロスコープ YTG500CS-MFS
¥ 399,000 + tax
- Free demo machine rental
溶接溶け込み量の寸法測定を効率化！
本格仕様マイクロスコープと測定機能充実ソフトウェアのセットです。
※ノートPCは付属しません。
製品の特長

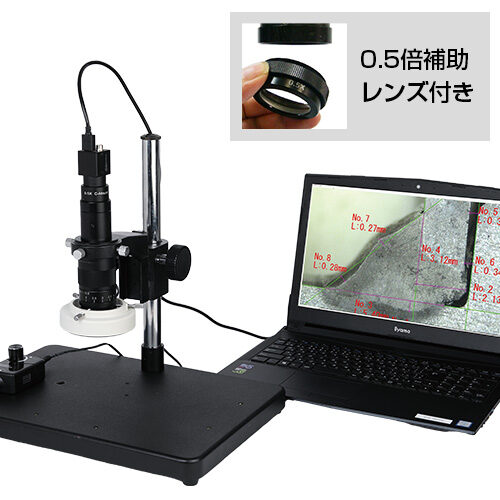

「本格仕様のマイクロスコープ」に「0.5倍補助レンズ」と「計測ソフトウェア」が付属したセット
計測ソフトウェア
- ワンクリックで基準線作成可能
- 豊富な計測項目
- エッジ自動フィット機能で正確測定
- Excel出力もワンクリックでレポート作成簡単
寸法計測時に便利な機能が充実！
測定ソフトウェア「MFShip」の特徴
「MFShip」は、計測をアシストする機能が充実しており、手間取る溶接の溶け込み量計測においても効率的に行えます。
＜MFShipを使用して寸法計測＞

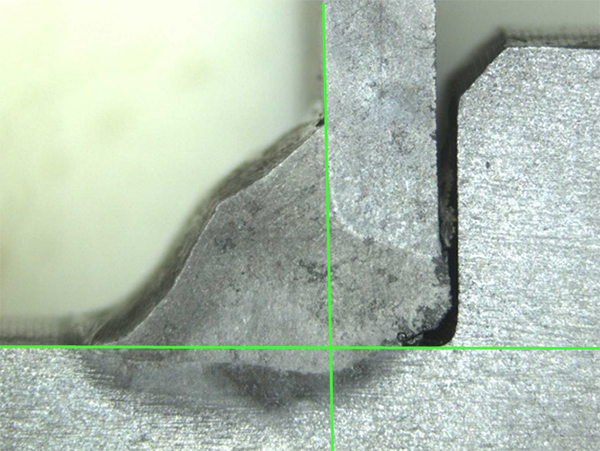

クロスラインの発生
任意の場所をマウスクリックすることにより、画面に対してクロスラインを発生させます。
ズレていれば、再度クリックすることで簡単にライン位置を変更できます。

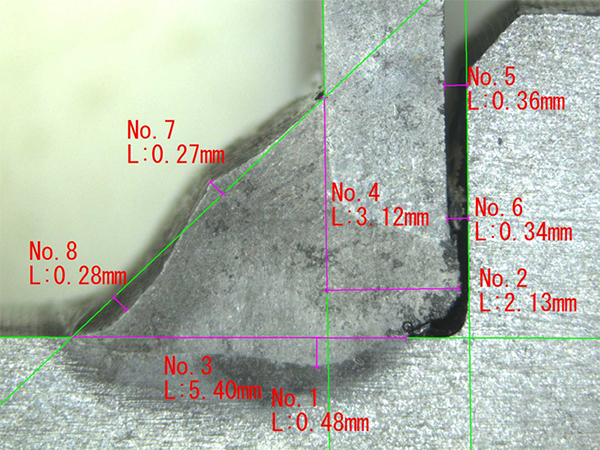

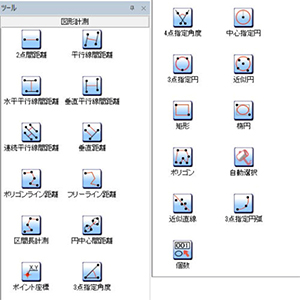

豊富な計測項目
多彩な計測項目があり、実際の計測はもちろん、基準線としても活用できます。
基準線として活用する場合は、測定値表示をOFFにできます。
また計測ラインや数値は1本ごとに表示色を変更できます。
・二点間距離 ・平行線間距離 ・水平平行線間距離 ・垂直平行線間距離 ・垂直距離 ・円中心間距離
・ポイント座標 ・３点指定角 ・４点指定角 ・３点指定円 ・近似円 ・矩形 ・楕円 ・近似直線 ・３点指定円

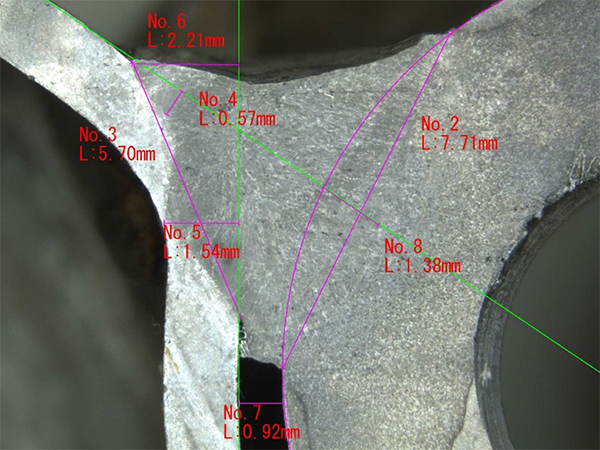

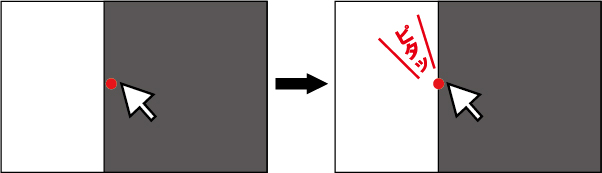

エッジ自動フィット機能
マウスカーソルを計測したい線付近に近づけると、エッジに自動的にフィットします。
そのため、測定者による人的誤差を軽減し、正確な測定が可能！

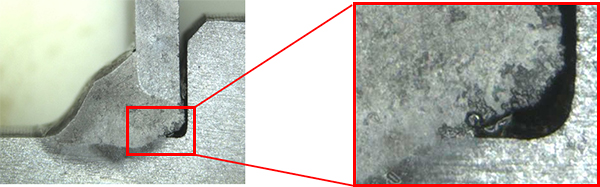

ピンポイントデジタルズーム機能
マウスのホイールを回すことでマウスカーソルが指示している点を中心にして、デジタルズームにて拡大・縮小できます。
直感操作でズームでき、とても便利な機能です。

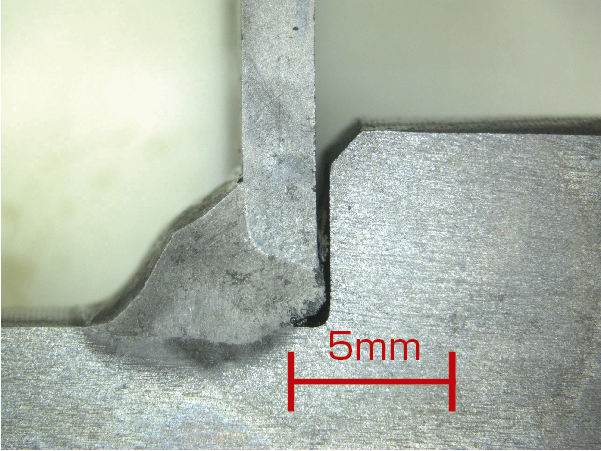

スケール表示
任意のサイズで任意の場所にスケール表示ができます。

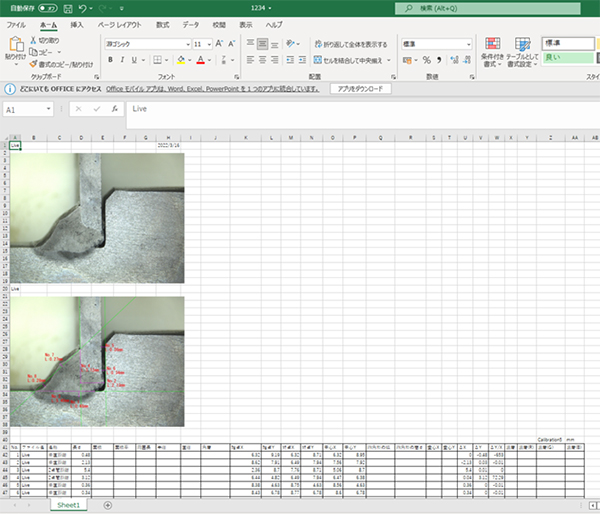

ワンクリック一発レポート機能
ワンクリックで、Excelへ計測データを転送することが可能です。
生画像、計測値入画像（ライン入画像）込みで、計測値が一発でExcel出力されるので、
レポート作成の時間が短縮され、非常に便利な機能です。
仕様
全体仕様
| トータル倍率 | 25倍－140倍 ※倍率は17インチモニタ換算の計算値 |
|---|---|
| 作動距離 | 90mm ※倍率に関わらずほぼ一定です。 |
| 視野範囲 | 16.0mm×12.0mm （25倍時） 2.7mm×2.0mm （140倍時） |
| 撮像素子 | 1/2.5”CMOS |
| 画素数 | 500万画素 |
| 代表的な解像度 （フレームレート※） | 2592×1944（18fps） ※実際のフレームレートはパソコンの性能、設定環境により異なります。 |
| 対応OS | Windows 10、11（64bit） |
| CPU | Intel core i5以上 |
| メモリ | 8GB以上(64bit) |
0.5倍補助レンズ装着時
| トータル倍率 | 12倍－70倍 ※倍率は17インチモニタ換算の計算値 |
|---|---|
| 作動距離 | 160mm ※倍率に関わらずほぼ一定です。 |
| 視野範囲 | 32.0mm×24.0mm（12倍時） 5.4mm×4.0mm（70倍時） |
ダウンロード
Dimension drawing
-
（pdf／61 KB）
-
（zip／1 MB）
-
（pdf／70 KB）
-
（zip／803 KB）
-
（pdf／85 KB）
-
（zip／298 KB）
-
（pdf／73 KB）
-
（zip／2 MB）
-
（pdf／397 KB）
-
（zip／226 KB）
Driver
-
（zip／278 MB）
Software Applications
-
（zip／180 MB）
This cannot be used in a 32-bit environment.
If the paid-version USB key is not inserted, the software will launch with limited functionality.
Instruction manual and others
-
（pdf／513 KB）
In Japanese
-
（pdf／548 KB）
In Japanese
-
Camera I/O Terminal Specifications
（pdf／590 KB）
In Japanese
