高倍率高解像度4Kマイクロスコープ

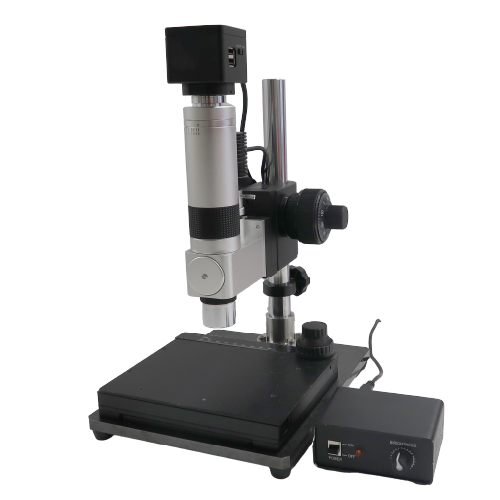

Model number: USH962PT-L3W

High Magnification, High Resolution 4K Microscope (Direct-to-Monitor Type)

高倍率高解像度4Kマイクロスコープ

¥ 1,646,000 + tax

Free demo machine rental
65x－750x
4K
High performance

高倍率高解像度レンズ + 4K解像度カメラ！
国内トップメーカーのハイエンド機並の画像をこの価格で！

●最大倍率750倍の高倍率レンズ搭載
●多機能SONYセンサー4Kカメラ搭載
●倍率65倍-750倍
　日本トップレベルのズーム比12
●従来のハイエンド機の1/4の価格
●同軸照明タイプ

※4Kモニタは別売です。
（13インチなどの小型のモバイル4Kモニターでは相性により映像出力されない場合もございます。4Kモニターをお持ちの方はデモ機でご確認ください。）

Inquire about products

製品の特長

Clearly reproduces even subtle height differences and three-dimensional objects
(focus stacking function)

Equipped with a focus stacking function, it automatically combines images captured at multiple focal positions.
You can obtain a high-definition image that is in focus throughout with a single click.

Enables “wide-area” observation beyond the limits of the field of view
(image stitching)

*Function available only during PC control.

It supports a wide range of applications, from the microscopic observation of electronic components, circuit boards, and machined metal surfaces to research and educational use.

Point１：Chromatic aberration reduced to the absolute limit!

Observing the surface of a 10-yen coin at 1,000x magnification.

**When observed using the NSH500CSU**
When observing at ultra-high magnifications exceeding 1,000x, color separation due to wavelength differences occurs with some samples.

**When observed with this device**
Observation is possible without color separation, even at ultra-high magnifications.

Point２：Edges are even sharper!

Observing the surface of a silicon wafer at 1200x magnification.

**When observed using the NSH500CSU**
When observing at extremely high magnifications,
color separation occurs with some samples
due to differences in wavelength.

**When observed with this device**
The image is sharp, and the edges are clearly defined.

The secret to the low price

We have included only the essentials and omitted unnecessary features.
Autofocus and focus stacking functions are not included.
We focused our efforts on the lens to ensure superior image quality.
Please take a look at the high-quality images captured with these top-tier Japanese lenses.

*We accept requests for testing. Please feel free to contact us.

任意ライン表示可能

縦横10本ずつ任意ラインの表示が可能です。
ラインの色は変更可能です。

豊富な計測機能付き

PCなしでキャリブレーション（校正）、計測ができます。
※校正を行うには校正用のガラススケールが必要です。

＜計測項目＞

2点間距離測定
2点面積測定
多角形測定
折線測定

2点円測定
3点円測定（直径、周長、面積）
4点指定角度測定

　　　　　など

同軸照明の特長

同軸照明（LED同軸落射照明）とは一旦照明をレンズ内に入れて、レンズ方向から
垂直に照明を落射させ観察物を照射し、その反射光を同じレンズで受け取る方法のこと。
通常のリング照明ではハレーションが起こりやすい、金属、樹脂、シリコンウェハなど
光反射率の高い対象物、銀色にメッキされたシールやフィルムなどの表面観察にも適しています。

拡散反射物の観察にはリング照明が適しています。

What is coaxial lighting?

What is coaxial lighting?（Clicking here will open the technical site operated by Shodensha for further details.in Japanese ）

Differences in appearance between coaxial lighting and ring lighting

Observe the polished metal surface.

Observe the silicon wafer.

Observe metal-plated parts.

*Coaxial lighting is not suitable for objects that diffuse light, such as printed materials.

Observe the ink dots printed on the paper.

The dots cannot be clearly observed when using coaxial incident lighting.

When using ring lighting, the dots can be observed clearly.

Regarding objects unsuitable for coaxial lighting

※Click here for information on objects unsuitable for coaxial lighting(in Japanese)

仕様

全体仕様

トータル倍率	65倍－750倍　※倍率は17インチモニタ換算の計算値
視野範囲	6.0mm×3.4mm　（65倍時）
視野範囲	0.50mm×0.28mm　（750倍時）
作動距離	46mm　※倍率に関わらずほぼ一定です。
撮像素子	1/1.8”CMOS
ピクセルサイズ	2.0μm×2.0μm
解像度	3840×2160（4K）
フレームレート	60fps

全て標準装備

・4Kマイクロスコープ専用
　4Kカメラ
・ACアダプタ
・USBメモリ（16GB）
　※PC用アプリ含む
・HDMIケーブル
・マウス

付属XYテーブル仕様
・ステージサイズ：155×180ｍｍ
・移動量：75×55mm

ダウンロード

Dimension drawing

4Kカメラ（PT962）_寸法図

（pdf／70 KB）
4Kカメラ（PT962）_3DCAD(stp)

（zip／667 KB）
