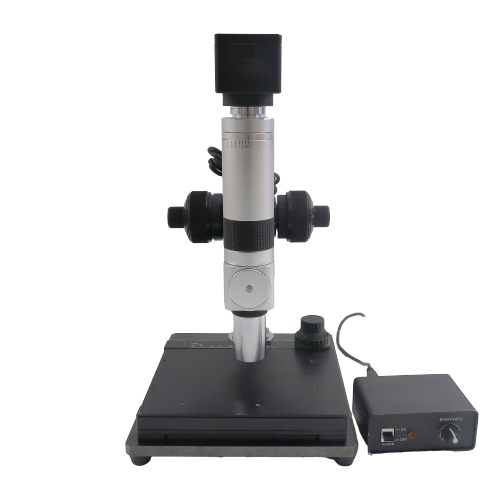

High Magnification, High Resolution 4K Microscope (Direct-to-Monitor Type)
超高倍率高解像度4Kマイクロスコープ
¥ 1,746,000 + tax
- Free demo machine rental
- 200x－2500x
- 4K
- High performance
- Super high magnification
高倍率高解像度レンズ + 4K解像度カメラ！
国内トップメーカーのハイエンド機並の画像をこの価格で！
●最大倍率750倍の高倍率レンズ搭載
●多機能SONYセンサー4Kカメラ搭載
●倍率200倍-2500倍
日本トップレベルのズーム比12
●従来のハイエンド機の1/4の価格
●同軸照明タイプ
※4Kモニタは別売です。
（13インチなどの小型のモバイル4Kモニターでは相性により映像出力されない場合もございます。4Kモニターをお持ちの方はデモ機でご確認ください。）
製品の特長
Clearly reproduces even subtle height differences and three-dimensional objects
(focus stacking function)
Equipped with a focus stacking function, it automatically combines images captured at multiple focal positions.
You can obtain a high-definition image that is in focus throughout with a single click.
Enables “wide-area” observation beyond the limits of the field of view
(image stitching)
*Function available only during PC control.
It supports a wide range of applications, from the microscopic observation of electronic components, circuit boards, and machined metal surfaces to research and educational use.
収差、色収差を大幅軽減！
USH962PT-H3Wは色分解や収差を極限に抑えているため、滲みのない、くっきりした映像を実現できます。
・同じカメラを使用しレンズを変えて映像を比較

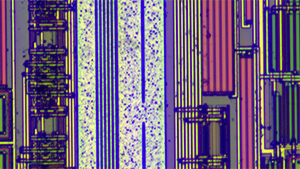

シリコンウエハーの表面を観察（約1200倍）
1000倍を超える超高倍率で観察時には、
サンプルによっては、波長の違いにより
色分解を起こしています。
超高倍率時でも、
色分解を起こさず観察することができます。
エッジがよりシャープに！

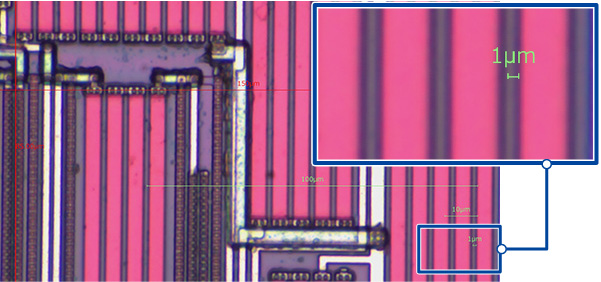

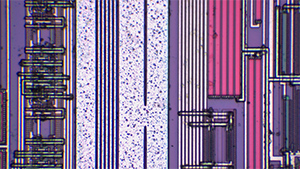

最大倍率でシリコンウェハーの表面を観察
必要なものだけを揃え、必要のない機能は省きました。
オートフォーカス、焦点合成機能は付属しません。
より綺麗な画像で観察するためレンズに力を注ぎました。
日本トップレベルのレンズで観察した高画質の画像をご覧ください。
※テスト依頼を承っております。お気軽にご連絡ください。
任意ライン表示可能
縦横10本ずつ任意ラインの表示が可能です。
ラインの色は変更可能です。
豊富な計測機能付き
PCなしでキャリブレーション（校正）、計測ができます。
※校正を行うには校正用のガラススケールが必要です。
＜計測項目＞
- 2点間距離測定
- 2点面積測定
- 多角形測定
- 折線測定
- 2点円測定
- 3点円測定（直径、周長、面積）
- 4点指定角度測定
など
同軸照明の特長
同軸照明（LED同軸落射照明）とは一旦照明をレンズ内に入れて、レンズ方向から
垂直に照明を落射させ観察物を照射し、その反射光を同じレンズで受け取る方法のこと。
通常のリング照明ではハレーションが起こりやすい、金属、樹脂、シリコンウェハなど
光反射率の高い対象物、銀色にメッキされたシールやフィルムなどの表面観察にも適しています。
拡散反射物の観察にはリング照明が適しています。
Differences in appearance between coaxial lighting and ring lighting
Observe the polished metal surface.
Observe the silicon wafer.
Observe metal-plated parts.
*Coaxial lighting is not suitable for objects that diffuse light, such as printed materials.
※Click here for information on objects unsuitable for coaxial lighting(in Japanese)
仕様
全体仕様
| トータル倍率 | 200倍－2500倍 ※倍率は17インチモニタ換算の計算値 |
|---|---|
| 視野範囲 | 1.8mm×1.0mm （65倍時） |
| 0.15mm×0.085mm （750倍時） | |
| 作動距離 | 14mm ※倍率に関わらずほぼ一定です。 |
| 撮像素子 | 1/1.8”CMOS |
| ピクセルサイズ | 2.0μm×2.0μm |
| 解像度 | 3840×2160（4K） |
| フレームレート | 60fps |
全て標準装備
4Kカメラ
・ACアダプタ
・USBメモリ（16GB）
※PC用アプリ含む
・HDMIケーブル
・マウス
（専用スタンドに取付）
（ズームレンズ取付済）
・ステージサイズ：155×180ｍｍ
・移動量：75×55mm
ダウンロード
Dimension drawing
-
（pdf／70 KB）
-
（zip／667 KB）
-
（pdf／57 KB）
-
（zip／21 KB）
-
（pdf／285 KB）
-
（zip／146 KB）
よくある質問
Support
We support our customers
in solving their problems.
We also have a wide range of case studies and technical documents available.
Please feel free to contact us with any questions
or requests you may have about our products.
