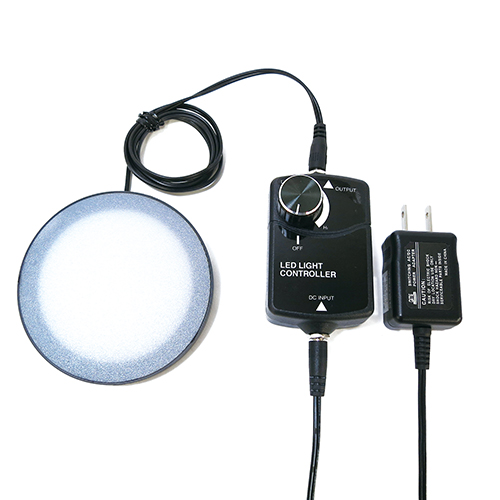

低価格透過照明 RD-95T

¥ 28,000 + tax

デモ機無料貸出

面発光の透過照明
φ95mmの小型スタンドに取りつきます。

●面発光透過照明
●φ95mm
●弊社マイクロスコープ用小型スタンド・粗微動アングル付小型スタンド、また顕微鏡用の扇型ベースに取り付けます。またサイズが同じ他社製スタンドにも取付可能です。
●底面にゴム足を付け、自立させて使用もできます。

製品の特長

取付例１（小型スタンドの場合）

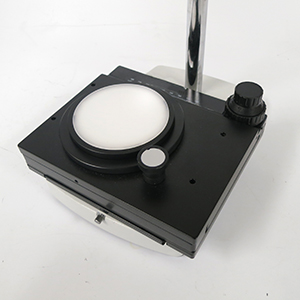

取付例２（回転式XYテーブルの場合）

小型スタンド専用透過照明は回転式簡易XYテーブル（TK180-K）を同時に使用することが可能です。
スタンドに透過照明をつけただけでは対象物の位置合わせ等が非常に困難です。
特に拡大画像になればなるほど難しくなります。
回転式簡易XYテーブル（TK180-K）を一緒に使用することで、対象物の位置出しが簡単に行え、
ピンホール発見や穴加工後のバリの有無も簡単に観察でき、作業効率アップになります。

取付例３（RD-95Tを自立させる使用例）

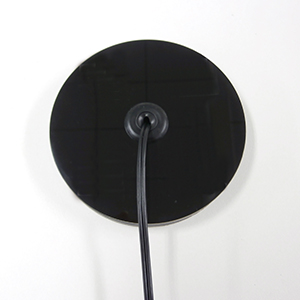

透過照明RD-95は底面よりケーブルが出ているため平面に置くことができませんが、ゴム足を底面につけることで}
自立させることが可能になります。自立ができれば平面のどこにでも設置することが可能です。

仕様

色温度	6,000k
寿命	約20,000時間 ※使用環境温度により異なります。
最大光量	40,000lx
最大消費電力	22VA以下
電源	AC100～240V
コントローラーサイズ	90×35×45mm

ダウンロード

Dimension drawing

LED透過照明（RD-95T）_寸法図

（pdf／53 KB）
LED透過照明（RD-95T）_3DCAD(stp)

（zip／83 KB）
