低価格ハイスピードカメラ（モノクロ） CHU30-B-KR

¥ 298,000 + tax

デモ機無料貸出

見たいものは即スローモーション観察
撮りたいものはトリガー撮影可能

●ハイスピードカメラをより便利に！2つのソフトウェアが標準装備！
●ハイスピードカメラが20万円台の超低価格
●有効画素数640×480（VGA）の解像度で800fps（コマ／秒）、また640×360の解像度時は最高速度1000fps（コマ／秒）
●レンズが別途必要です。

色が必要の方はカラーカメラをお選びください。色が重要でなく明るい画像が必要な方はモノクロカメラをお選びください。

SDKの提供およびプログラミングのサポートはございません。
録画以外の用途をお考えの方はご相談ください。

Inquire about products

製品の特長

ハイスピードカメラ専用のソフトウェア付属

トリガー録画ソフト　KomaREC

ドライブレコーダーのように、トリガーが入った前後を
記録、確認できる！

●トリガー信号の前後の画像が録画できます。
●トリガー入力を無効にしてエンドレス録画（ループ録画）することもできます。

簡単にスローモーション撮影が可能！

※動画はカラーカメラの映像です。

ハイスピードカメラが超コンパクトサイズ！

ハイスピードカメラが
29x29x42.6mmの超コンパクトサイズ！
省スペースでご使用いただけます。

固定方法は３通り

標準品ではM2x3の穴が4箇所にあります。
この穴を利用し、固定していただけます。
対応ネジのサイズは4-M2

また標準品ではM3x3の穴が3箇所にあります。
この穴も利用し、固定していただけます。
対応ネジのサイズは3-M3

三脚アダプタを付けると
三脚用の穴にも対応いたします。
対応ネジサイズは1/4-20UNC

標準装備

●ハイスピードカメラ本体
●USBケーブル（2m）
●トリガー録画ソフト KomaREC
●トリガーケーブル

仕様

動作環境

対応OS	Windows 10・Windows 11 Pro 64bit（32bit、Home不可）
CPU	Intel core i5、i7 第9世代以上（但し、最大クロック2.3GHz以上）
メモリ	16GB以上

※薄型軽量や超省電力タイプのノートPCは、長時間使用でUSBの電源供給が減る・切れる等様々なトラブルが出る可能性が高いので避けてください。

解像度、撮影コマ数による記録時間※

撮影速度	200fps （コマ／秒）	300fps （コマ／秒）	500fps （コマ／秒）	800fps （コマ／秒）	1000fps （コマ／秒）
解像度	640×480	640×480	640×480	640×480	640×360
記録時間 PCメモリ8GB時	15秒	10秒	6秒	3秒	4秒
記録時間 PCメモリ16GB時	53秒	35秒	20秒	13秒	14秒
記録時間 PCメモリ32GB時	149秒	99秒	59秒	37秒	39秒

※時間は目安です。パソコン上で動作しているプログラムによって前後します。

カメラ仕様

カメラタイプ	モノクロ
撮像素子	1/4″ CMOS 30万画素 ON Semiconductor社 PYTHON300
ピクセルサイズ（μm）	4.8 × 4.8
最大解像度	640×480（VGA）
動画保存形式	AVI
スナップショット保存形式	BMP、JPEG
フレームレート	640×480時　800fps 640×360時　1000fps
ダイナミックレンジ	59 dB
S/N比	39.9 dB
シャッター速度	最高1/20,000（50μ秒）
電源供給方法	USBバスパワー
重量(カメラヘッドのみ)	約63g
最大消費電力	DC5V時3.3W
サイズ	29x29x42.6mm（突起物除く）
マウント	Cマウント
インターフェース	USB3.0
温度環境（周囲温度）	動作時 0～50°　保管時 -30～70°
認証	CE, FCC, RoHS, KC

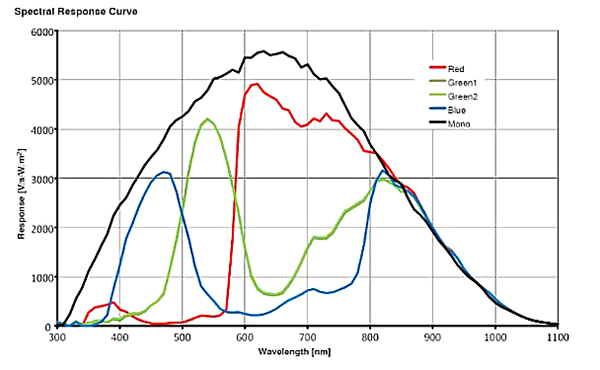

センサー分光感度特性

撮影動画

CHU30-B-KR 800fps シャッタースピード1/20000
30×40の視野で30m/minで動くベルトを撮影

CHU30-B-KR 800fps シャッタースピード1/20000
30×40の視野で200m/minで動くベルトを撮影

CHU30-C-KRでの撮影動画　（ライターの着火）

CHU30-C-KRでの撮影動画　（ドリル）

CHU30-C-KRでの撮影動画　（ミシンの挙動）

CHU30-C-KRでの撮影動画　（プラモデル用プーリーの挙動）

CHU30-B-KRでの撮影動画　（部品の落下）

ダウンロード

Dimension drawing

CHU30-C-KR / CHU30-B-KR

（pdf／20 KB）
低価格ハイスピードカメラ（カラー・モノクロ）3Dデータ CHU30-C-KR / CHU30-B-KR

（zip／1 MB）

よくある質問

動いているものを撮影する際に重要な項目となります。

●fps（フレームレート）はカメラ映像の滑らかさに関わります。
●シャッタースピードはカメラ映像のブレに関わります。

fpsを上げていけばシャッタースピードも追従して上がるのですが
fpsはそのままでシャッタースピードだけ上げるという事も可能です。
動いているものをブレずに撮影したい場合はシャッタースピードを上げる必要性があります。

※詳しくはこちらのなんでも辞典をご参照ください。（外部リンクに飛びます）
