低価格ハイスピードカメラ（モノクロ） CHU135-B-KR

¥ 398,000 + tax

デモ機無料貸出

様々な場面で活用できる130万画素タイプが
低価格で登場

●ハイスピードカメラが30万円台の超低価格
●有効画素数1280×1024の解像度で200fps（コマ／秒）、また272×272の解像度時は最高速度2000fps（コマ／秒）
●解像度とコマ数の選択が豊富
●レンズが別途必要です。

色が必要の方はカラーカメラをお選びください。色が重要でなく明るい画像が必要な方はモノクロカメラをお選びください。

SDKの提供およびプログラミングのサポートはございません。
録画以外の用途をお考えの方はご相談ください。

Inquire about products

製品の特長

ハイスピードカメラ専用のソフトウェア付属

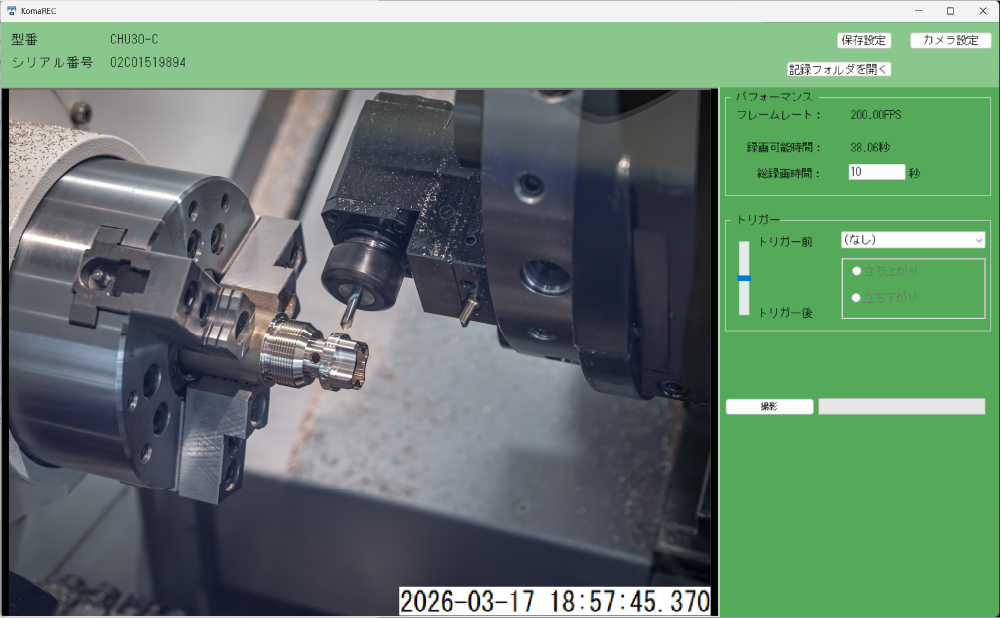

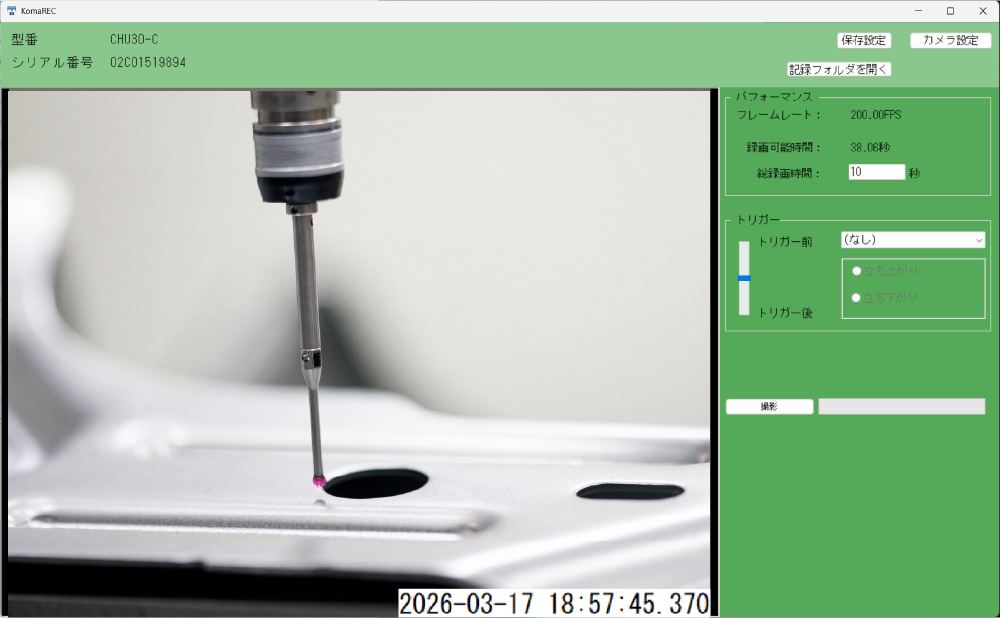

トリガー録画ソフト　KomaREC

ドライブレコーダーのように、トリガーが入った前後を
記録、確認できる！

●トリガー信号の前後の画像が録画できます。
●トリガー入力を無効にしてエンドレス録画（ループ録画）することもできます。

簡単にスローモーション撮影が可能！

ハイスピードカメラが超コンパクトサイズ！

ハイスピードカメラが
29x29x42.6mmの超コンパクトサイズ！
省スペースでご使用いただけます。

固定方法は３通り

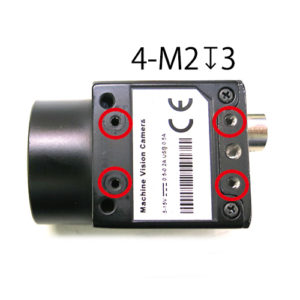

標準品ではM2x3の穴が4箇所にあります。
この穴を利用し、固定していただけます。
対応ネジのサイズは4-M2

また標準品ではM3x3の穴が3箇所にあります。
この穴も利用し、固定していただけます。
対応ネジのサイズは3-M3

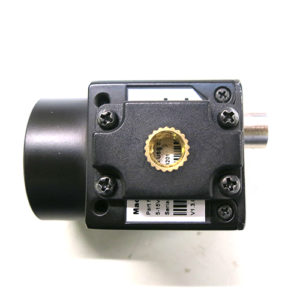

三脚アダプタを付けると
三脚用の穴にも対応いたします。
対応ネジサイズは1/4-20UNC

標準装備

●ハイスピードカメラ本体
●USBケーブル（2m）
●トリガー録画ソフト KomaREC
●トリガーケーブル

仕様

動作環境

対応OS	Windows 10・Windows 11 Pro 64bit（32bit、Home不可）
CPU	Intel core i9、i7 第9世代以上（但し、最大クロック2.3GHz以上、AVX拡張命令必須）
メモリ	16GB以上、32GB以上推奨

※薄型軽量や超省電力タイプのノートPCは、長時間使用でUSBの電源供給が減る・切れる等様々なトラブルが出る可能性が高いので避けてください。

撮影コマ数による選択できる解像度※

撮影速度	解像度
200fps （コマ／秒）	1280×1024
250fps （コマ／秒）	1024×1024
300fps （コマ／秒）	944×944
400fps （コマ／秒）	800×800
500fps （コマ／秒）	720×720
800fps （コマ／秒）	640×470
1000fps （コマ／秒）	560×400
1400fps （コマ／秒）	400×400
1500fps （コマ／秒）	368×368
1600fps （コマ／秒）	352×352
2000fps （コマ／秒）	272×272
2300fps （コマ／秒）	224×224

※時間は目安です。パソコン上で動作しているプログラムによって前後します。

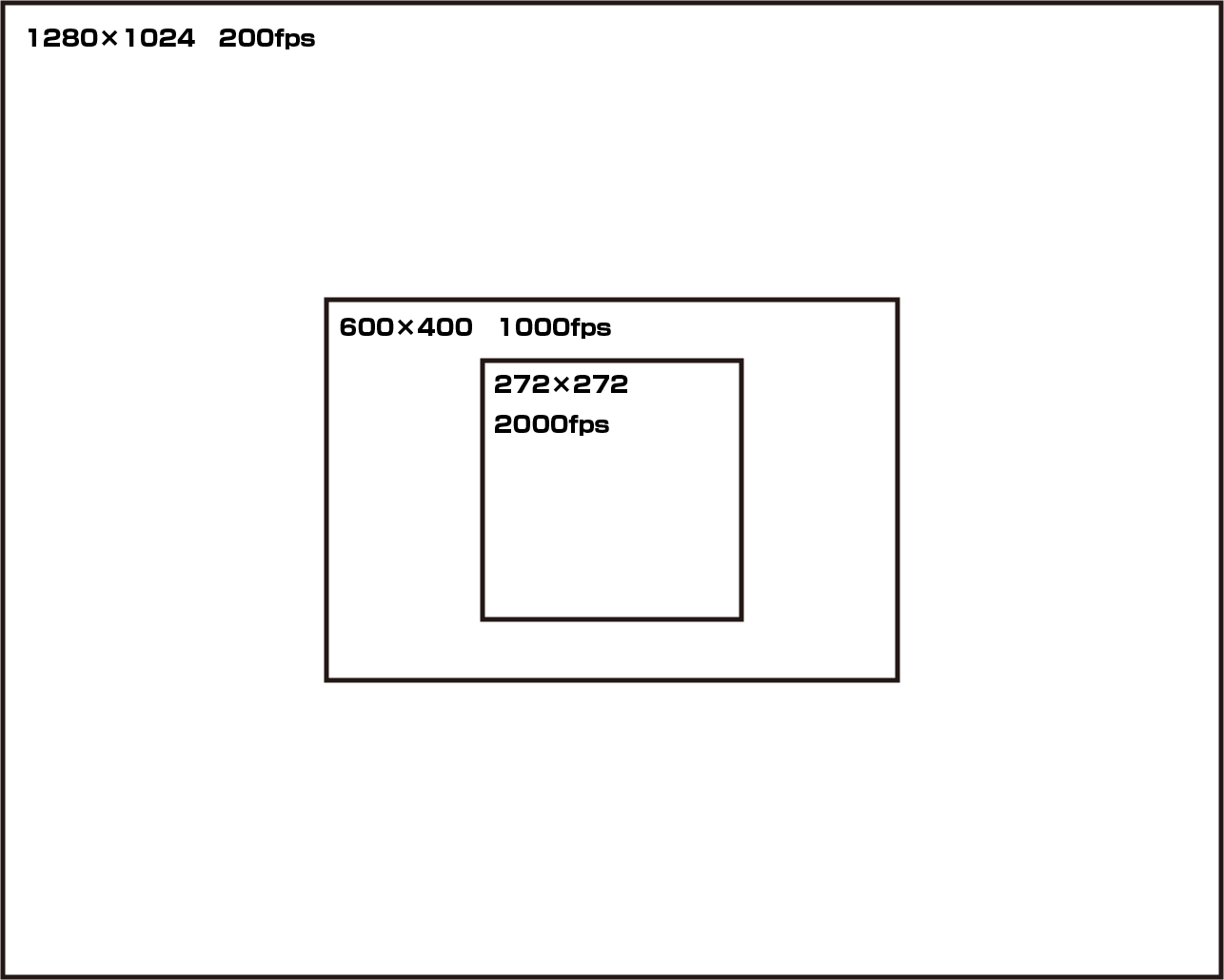

CHU135の解像度とfps（イメージ）

カメラ仕様

カメラタイプ	モノクロ
撮像素子	1/2″ CMOS 130万画素 ON Semiconductor社 PYTHON1300
ピクセルサイズ（μm）	4.8 × 4.8
最大解像度	1280×1024
動画保存形式	AVI
スナップショット保存形式	BMP、JPEG
ダイナミックレンジ	>60 dB
S/N比	>40 dB
シャッター速度	最高1/10,000（100μ秒）
電源供給方法	USBバスパワー
重量(カメラヘッドのみ)	約63g
最大消費電力	DC5V時3.0W
サイズ	29x29x42.6mm（突起物除く）
マウント	Cマウント
インターフェース	USB3.0
温度環境（周囲温度）	動作時 0～50°　保管時 -30～70°
認証	CE, FCC, RoHS, KC

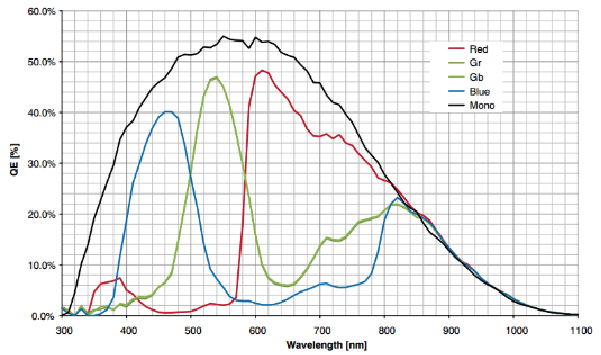

センサー分光感度特性

撮影動画

はんだ付けの様子　（株式会社スフィンクス・テクノロジーズ様ご提供）

CHU135-Cを使用し、はんだ付けの工程を撮影いただきました。
本動画は、スフィンクス・テクノロジーズ様の新技術の優位性が一目で分かる比較映像となっております。
※ハイスピードカメラの映像は23秒辺りからです。

ダウンロード

Dimension drawing

低価格ハイスピードカメラ（カラー・モノクロ） CHU135-C-KR / CHU135-B-KR

（pdf／20 KB）
低価格ハイスピードカメラ（カラー・モノクロ）3Dデータ　 CHU135-C-KR / CHU135-B-KR

（zip／1 MB）

よくある質問

動いているものを撮影する際に重要な項目となります。

●fps（フレームレート）はカメラ映像の滑らかさに関わります。
●シャッタースピードはカメラ映像のブレに関わります。

fpsを上げていけばシャッタースピードも追従して上がるのですが
fpsはそのままでシャッタースピードだけ上げるという事も可能です。
動いているものをブレずに撮影したい場合はシャッタースピードを上げる必要性があります。

※詳しくはこちらのなんでも辞典をご参照ください。（外部リンクに飛びます）

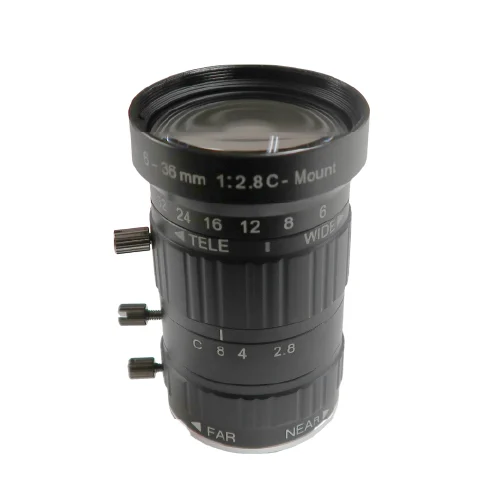

オプション
