自動寸法検査機 （自動・外部トリガー）

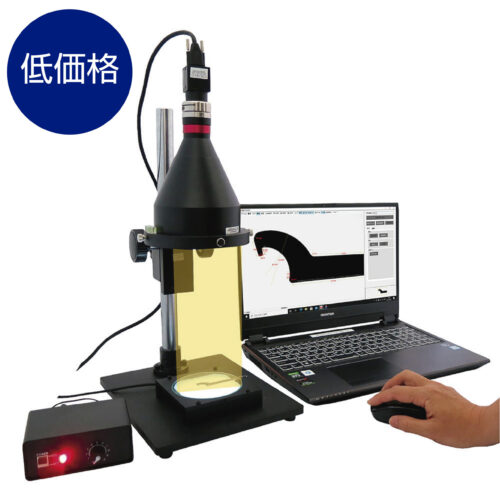

自動画像寸法測定システム AT-Measure ST1
¥ 998,000 + tax
とにかく簡単！クリックするだけ
●両側テレセントリックレンズ採用で精度の高い自動画像寸法測定が可能！
●とにかく簡単！クリックするだけで画像中寸法を自動測定
●モノクロカメラ採用でより精度UP！
パソコンは付属しません。
製品の特長

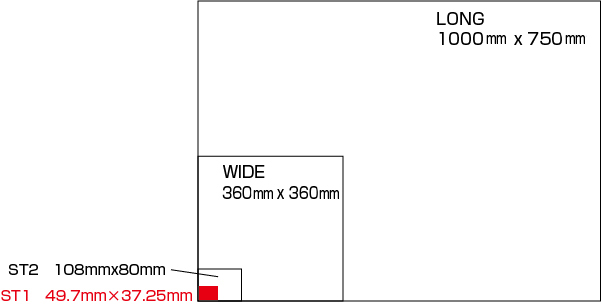

～AT-Measureシリーズ 視野範囲の比較～
～AT-Measureシリーズ ST1 ST2のサイズ比較～
とにかく高精度

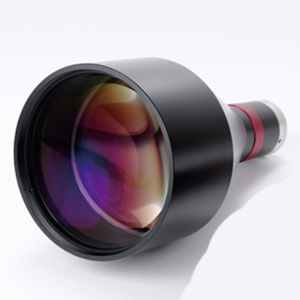

両側テレセントリックレンズ採用で画像の歪みがなく、高精度な寸法測定を実現

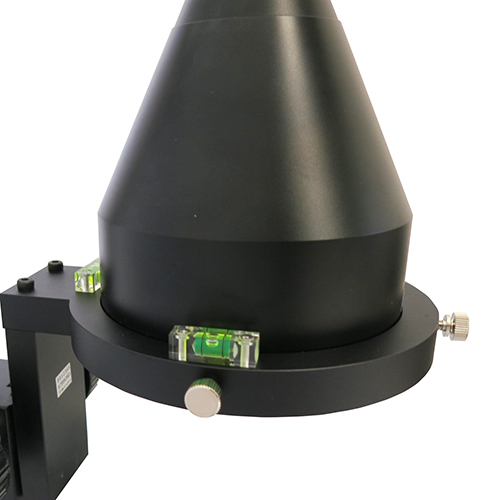

より高精度な寸法測定のため、専用スタンドには水平器がついております。
より高精度な寸法測定のため、専用スタンドには水平器がついております。
校正用ガラススケールには校正証明書を付属させることも可能です。（有償）
だから高精度！！
とにかく簡単
まずは対象物を置き、ワンクリックするだけで寸法測定候補を自動で仮測定。
その後、測定したい箇所を自由に編集・追加し、品種登録します。
測定は対象物の位置を自動的に認識し、
自動的に寸法測定します。
回転にも対応。
対象物を置き、ワンクリックするだけ！
品種登録した箇所を自動寸法測定します。
測定値をエクセルデータ形式で保存可能です。
静止画保存も可能です。
だから簡単！！
精度について

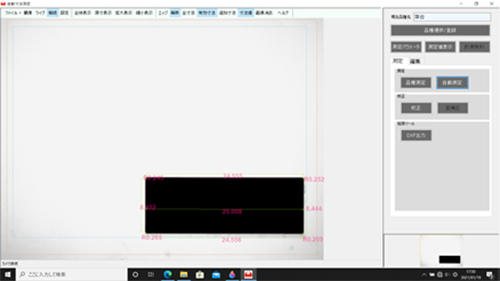

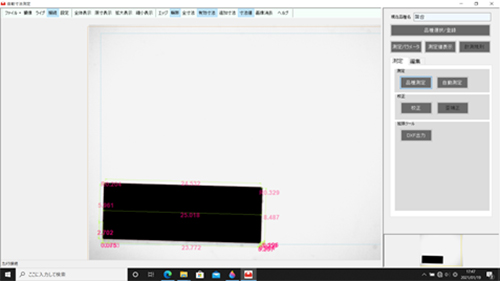

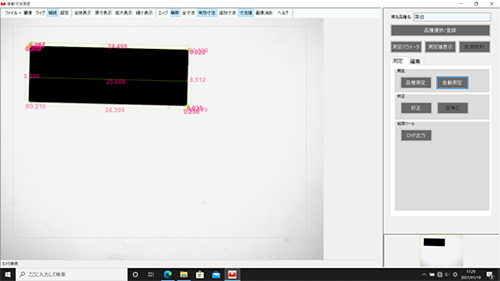

松電舎のテストでは、25mmのブロックゲージを使用し、その1/1000である精度25μm以内に収まる高精度！
また画面内ならどこでも上記精度を実現しました。
その他機能
OK/NG判定できる
公差下限、公差上限を設定することでOK/NG判定ができます。
NGだった値は画像中の色を変更して表示できます。
ピンポイントデジタルズーム機能
マウスのホイールを回すことで、計測ポイントをクリックする際にマウスカーソルが指示している点を中心にして、デジタルズームにて拡大することが可能です。
測定サンプル写真
設定動画
仕様
| 型番 | AT-Measure ST1 |
|---|---|
| 視野範囲 | 49.7mm×37.25mm |
| 作動距離 | 228mm |
| 被写界深度 | 34.8mm |
| 測定精度 | ±25μｍ |
| 耐荷重 | 2kg |
| カメラ画素数 | 500万画素 |
| 寸法・重量 | 210x255x420mm 約7kg |

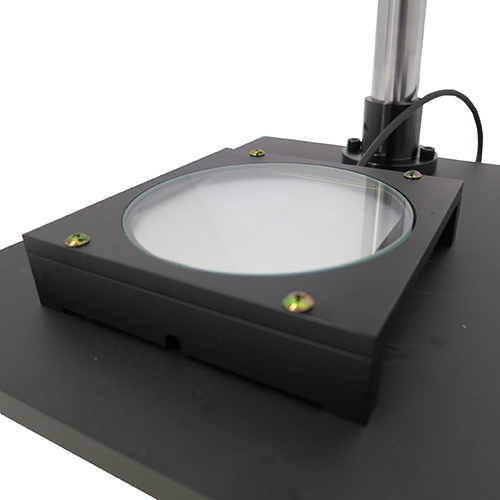

| 標準装備品 | 両側テレセントリックレンズ、500万画素USB3 Visionカメラ、平行光透過照明、水平器付き専用スタンド、校正用ガラススケール、自動画像寸法測定ソフトAT-Measure ※パソコンは付属しません。 |
動作環境
| 対応OS | Windows 10、11（64bit） |
|---|---|
| CPU | Intel Core i3以上 |
| メモリ | 8GB以上 |
パソコンは付属しません。
別途上記記スペックのパソコンをご準備下さい。
ダウンロード
Dimension drawing
-
（pdf／61 KB）
-
（zip／1 MB）
Driver
-
（zip／278 MB）
Software Applications
-
（zip／180 MB）
32bit環境ではご使用できません。
有償版USBキーを挿さない場合は 機能制限版として起動します
Instruction manual and others
-
（pdf／513 KB）
-
（pdf／548 KB）
-
（pdf／590 KB）
