同軸照明用高倍率ズームレンズ

SDS-Z
160,000円(税抜)
デモ貸出OK

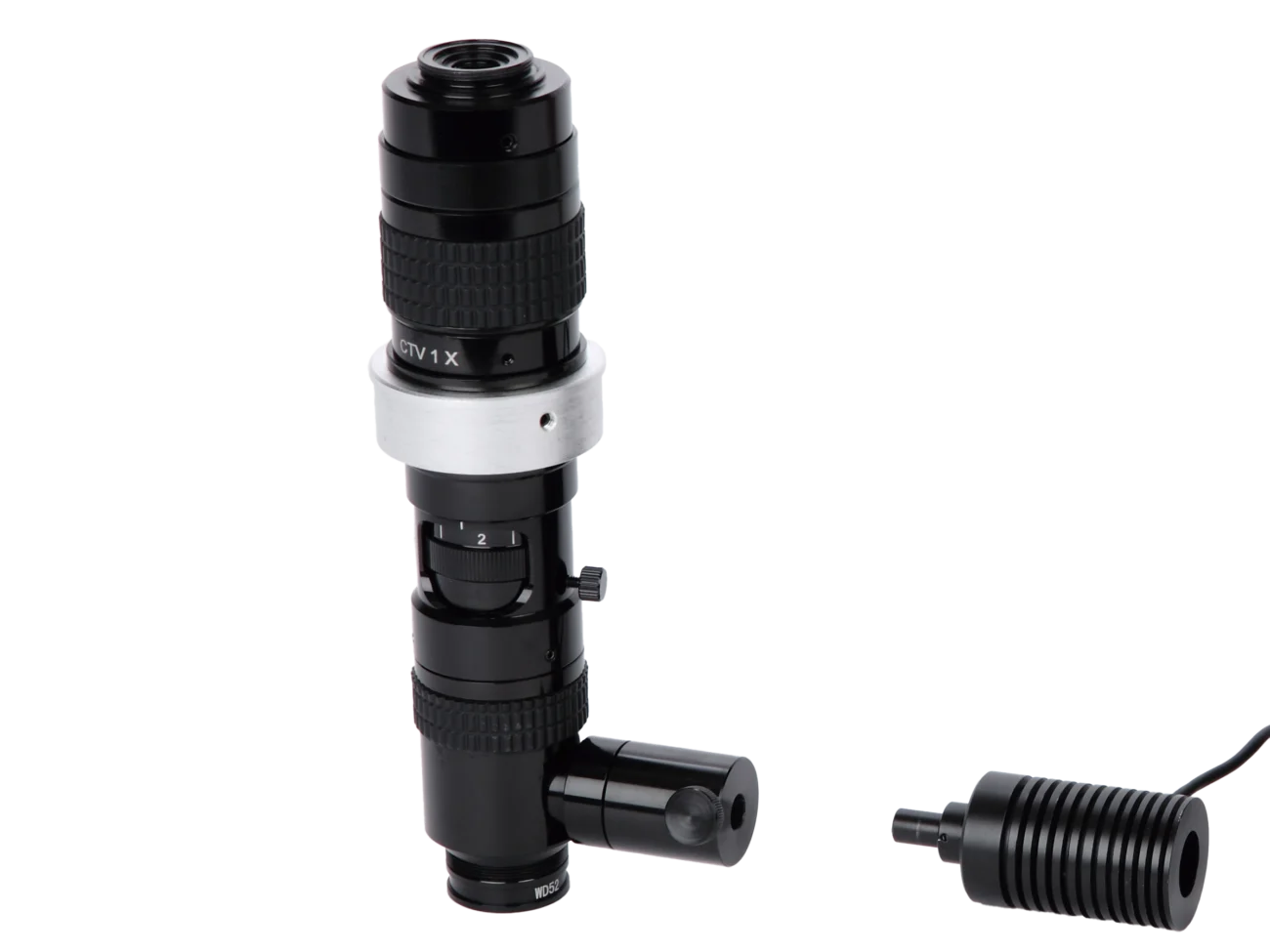

同軸照明用高倍率ズームレンズ

●同軸照明用の高倍率タレンズ
●各部ロックビス付
●金属、高反射材の観察に最適
●照明は別売。下記でご紹介している1w/3wタイプからお選びいただけます。



電子カタログを見る
製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000
仕様
型番 SDS-Z
マウント Cマウント
対応カメラ 1/2.5インチ
1/3インチ
作動距離 52mm
倍率 75倍~ 430倍
※倍率は弊社1/2.5インチカメラに取り付け、17インチモニタで観察した場合の計算値
同軸照明付高倍率レンズと高倍率レンズにLEDリング照明を付けた場合の見え方の違い




対象物
金属部品を観察しました。

対象物
高倍率レンズにLEDリング
照明を使用した場合

対象物
同軸照明用高倍率レンズと同軸照明を使用した場合




研磨した金属・シリコンウェハーなどの鏡面体の観察時
対象物
コインを観察しました。

対象物
高倍率レンズにリング照明を使用した場合は正反射物は真っ黒で見えません。

対象物
同軸照明では対象物の色と同じ色で綺麗に観察できます。




印刷物、基板などの拡散物の観察時
対象物
紙を観察しました。

対象物
同軸照明用高倍率レンズと同軸照明を使って観察すると
インクのドットがはっきりと観察できません。

対象物
高倍率レンズにリング照明を使用した場合は
インクのドットがはっきりとした画像で観察できます。

寸法図

便利なオプションのご紹介

【同軸ユニット用LED照明】

58,000円
(税抜)

58,000円
(税抜)


SDS-Zに対応の同軸照明。
先端が汎用的なφ8mmのため、同軸ユニット付レンズに直接取付可能。

同軸ユニット用LED照明
照明部

同軸ユニット用LED照明電源部
電源部
