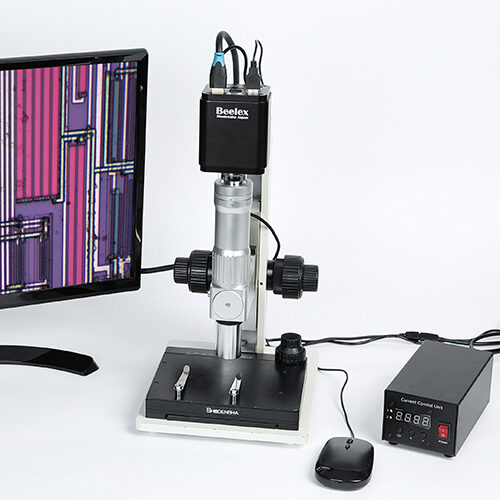

超高倍率高解像度4Kマイクロスコープ USH860PT-H1

USH860PT-H1
1,677,000円 (税抜)

原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。





光学マイクロスコープの限界に挑戦!
1μmも識別可能!

●倍率230~2700倍
 光学マイクロスコープの限界倍率に挑戦!

●色分解や収差を大幅に軽減

●シャープな映像で1μmを識別可能

●多機能4Kカメラ搭載

●静止画・動画保存、計測、画像比較がパソコンなしで可能

●従来のハイエンド機の1/4の価格

●同軸照明タイプ

同軸照明に向かない対象物についてはこちらから

※4Kモニタは別売です。
(13インチなどの小型のモバイル4Kモニターでは相性により映像出力されない場合もございます。4Kモニターをお持ちの方はデモ機でご確認ください。)



よくある質問コーナーはこちら

電子カタログを見る
製品のお問い合わせ
デモ機納期: 1~3日 デモ機の数が少ない為、貸出中の場合は納期かかります。
製品納期: お問い合わせください
phone06-6364-3000
収差、色収差を大幅軽減!


USH860PT-H1は色分解や収差を極限に抑えているため、滲みのない、くっきりした映像を実現できます。



・同じカメラを使用しレンズを変えて映像を比較

シリコンウエハーの表面を観察(約1200倍)

NSHで観察
同等倍率の他機種レンズで観察した場合

1000倍を超える超高倍率で観察時には、
サンプルによっては、波長の違いにより
色分解を起こしています。

USHで観察
USH860PT-H1で観察した場合

超高倍率時でも、
色分解を起こさず観察することができます。





エッジがよりシャープに!



最大倍率でシリコンウェハーの表面を観察
USH860PT-H1最大倍率時視野

映像が鮮明でエッジもはっきりと出ます。





安さの秘訣

 必要なものだけを揃え、必要のない機能は省きました。

 オートフォーカス、焦点合成機能は付属しません。
 より綺麗な画像で観察するためレンズに力を注ぎました。
 是非、日本トップレベルのレンズで観察した
 高画質の画像をご覧ください。

Observation 超高倍率での観察


※テスト依頼を承っております。お気軽にご連絡ください。









任意ライン表示可能
任意ライン表示

縦横10本ずつ任意ラインの表示が可能です。
ラインの色は変更可能です。




豊富な計測機能付き

計測

PCなしでキャリブレーション(校正)、計測ができます。
※校正を行うには校正用のガラススケールが必要です。




キャリブレーション

計測項目


<計測項目>

・角度
・4点角度
・3点指定の垂線
・2点のエリア計測(縦・横・周長・面積)
・楕円のエリア計測(縦・横・周長・面積)
・2点の円測定(直径、周長、面積)
・二円間距離
     など




滑らかな動き 50fps





同軸照明の特長

同軸照明
同軸照明(LED同軸落射照明)とは一旦照明をレンズ内に入れて
レンズ方向から垂直に照明を落射させ観察物を照射し、
その反射光を同じレンズで受け取る方法のこと。
通常のリング照明ではハレーションが起こりやすい、
金属、樹脂、シリコンウェアなど光反射率の高い対象物、
銀色にメッキされたシールやフィルムなどの表面観察にも
適しています。



拡散反射物の観察にはリング照明が適しています。
リング照明タイプはこちらから。


同軸照明とは




同軸照明とリング照明の見え方の違い

研磨された金属表面を観察しました。

同軸照明とリング照明の見え方の違い
LEDリング照明を使用した場合
LEDリング照明を使用した場合
LED同軸落射照明を使用した場合
LED同軸落射照明を使用した場合




シリコンウェハーを観察しました。

シリコンウェハーを観察
LEDリング照明を使用した場合
LEDリング照明を使用した場合
LED同軸落射照明を使用した場合
LED同軸落射照明を使用した場合




基板の金メッキ部品を観察しました。

対象物
対象物
LEDリング照明を使用した場合
対象物
LED同軸落射照明を使用した場合

同軸照明とは? の詳しい説明はこちらをご参照ください。
(マイクロスコープ専門サイトが開きます。)








全体仕様
トータル倍率 230倍-2700倍 ※倍率は17インチモニタ換算の計算値
作動距離 46mm ※倍率に関わらずほぼ一定です。
視野範囲 1.8mm×1.0mm(230倍時)
0.15mm×0.085mm(2700倍時)
撮像素子 1/1.8”CMOS
画素数 800万画素(4K)
ピクセルサイズ 2.0μmx2.0μm
フレームレート 50fps







全て標準装備
4Kカメラ
・4Kマイクロスコープ専用
 4Kカメラ
・ACアダプタ
・SDカード(32GB)
・HDMIケーブル
・マウス
高倍率ズームレンズ
高倍率ズームレンズ
対物レンズ
対物レンズ

粗微動アングル付専用スタンド
XYテーブル付USH専用スタンド

調光式同軸照明
保護カバー
保護カバー
