ボアスコープ φ2.7

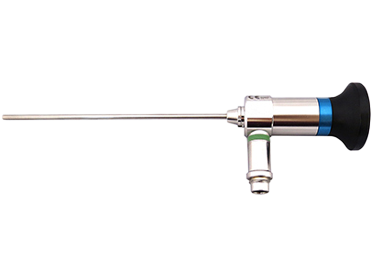

φ2.7mmワイドアングルボアスコープ ME.27120.0085
399,000円（税抜）
- デモ機無料貸出
ワイドアングル（広角）ボアスコープで広い視野で全体像の目視検査が可能に！
●広角対物レンズの採用により小さな直径でも全体像を正確に観察できます。
●直接人間の目が届かない狭い部品の内部を非破壊で目視検査することができます。
●M10 P=0.5、M8 P=0.5の各種照明に対応

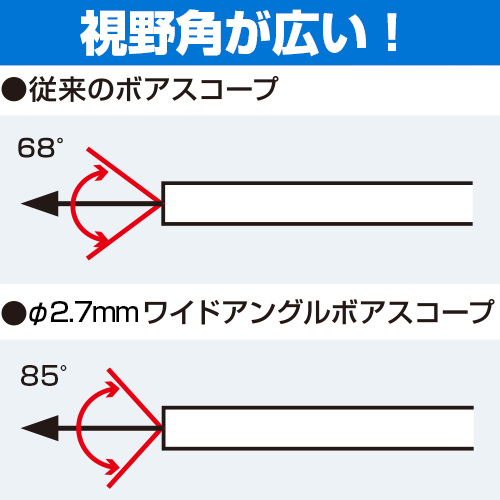

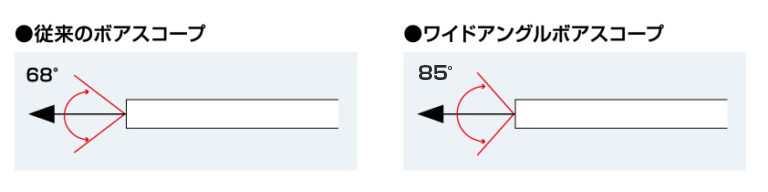

●有効長110mm/視野方向0°/視野角85°
製品の特長

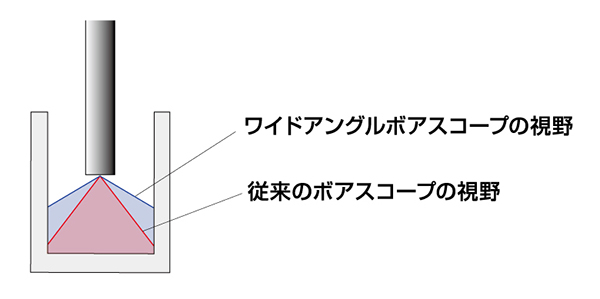

ワイドアングルボアスコープとは
ワイドアングルボアスコープは
従来のボアスコープに比べ、
視野角が広くなります。
そのため穴の中を観察する際に
穴の側面方向が見える利点があります。
穴の側面の傷などの観察に最適です

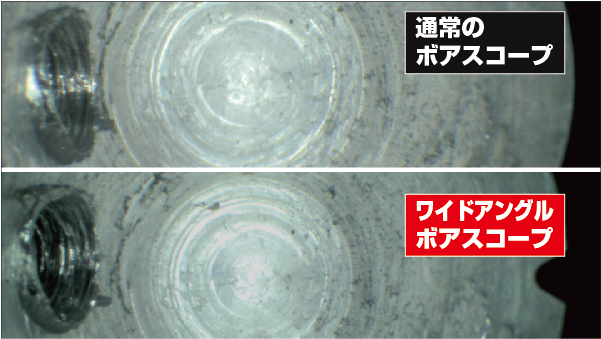

ワイドアングルボアスコープと従来のボアスコープでの穴の中の観察画像の違い

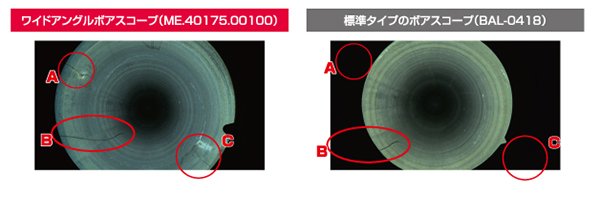

対象物の中にA、B、Cの傷があります。
φ4.0mm、有効長175mm、視野角100°の
ワンドアングルボアスコープ
（ME.40175.00100）と
φ4.0mm、有効長175mm、視野角68°の
標準タイプのボアスコープ
（BAL-0418）で観察をしてみました。
ワイドアングルボアスコープで見えているA、B、Cの傷が、
標準タイプのボアスコープでは見えません。
ワイドアングルボアスコープの方が広い視野を観察できるのが分かります。
いろいろな方法で狭い場所を非破壊で検査できます。
1.ボアスコープを使い目視で検査
2.汎用のCマウントカメラ、またお手持ちのCマウントカメラをボアスコープに接続して観察
3.ボアスコープ専用ハンディカメラシステムを使用し検査
4.カメラを固定し、マイクロスコープとして使用し観察
観察例
＜アルミにあいている穴の観察＞
光源接続部は2種類のサイズに対応
光源接続部がM10 P=0.5、
M8 P=0.5の2サイズに対応。
製品の取扱い上の御注意
よくある質問
オプション
用途に合わせたカメラシステムをご用意
ハンディで楽に観察したい場合
持ちやすい形状 手元で快適操作
セット内容
ボアスコープ専用ハンディカメラ
＋
可変倍率カメラアダプタレンズ
＋
ボアスコープ用LED照明（3W）
ハイビジョンカメラを使って撮影したい場合
表示遅れのない映像（検査・作業向き）
セット内容
ハイビジョンカメラ
＋
可変倍率カメラアダプタレンズ
＋
ボアスコープ用LED照明（3W）
USBカメラを使って撮影したい場合
大量の画像を保存する 観察だけでなくソフトを使い画像処理をする
セット内容
USBカメラ
＋
可変倍率カメラアダプタレンズ
＋
ボアスコープ用LED照明（3W）
用途に合わせて必要なものだけ購入できます。
-
ボアスコープ用 ハンディ照明（電池式）
LED-BH3
31,000円（税抜）
- デモ機無料貸出
-
ボアスコープ用LED照明
LED-3WDB
69,000円（税抜）
- デモ機無料貸出
-
可変倍率カメラアダプタレンズ
BA-A1835
84,000円（税抜）
- デモ機無料貸出
カメラ使用時に便利なカメラスタンド
斜視、側視ボアスコープ使用時に最適な照明
斜視、側視のボアスコープを使用して
穴の内壁を観察する際に最適な照明です。
※別途電源が必要です。
