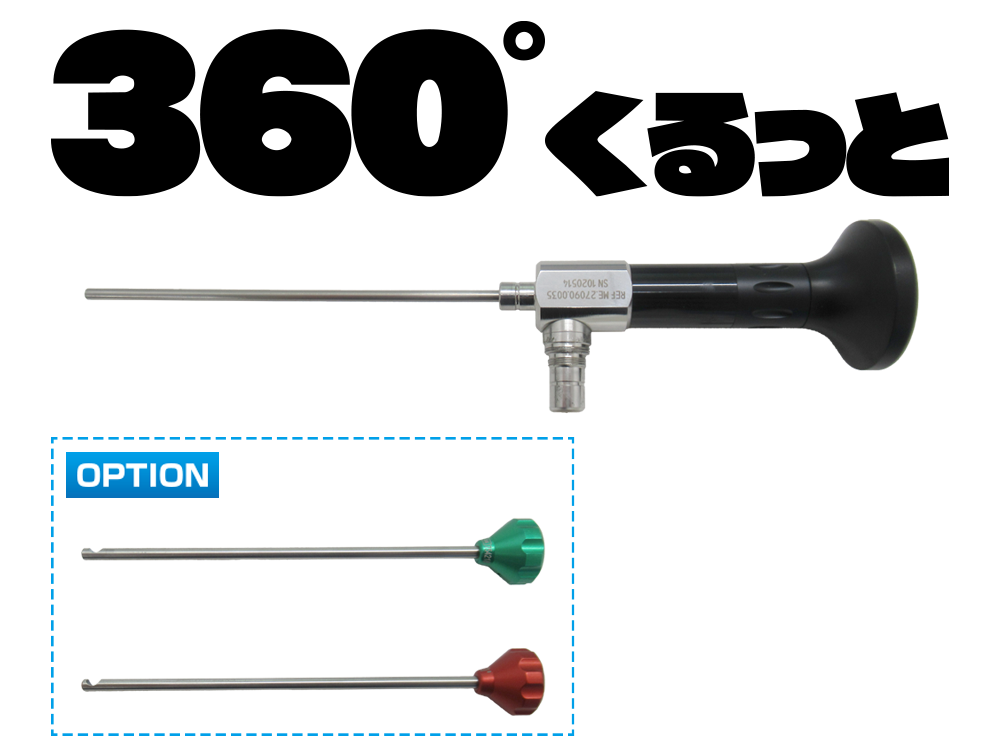

くるっとボアスコープ
360°回転ボアスコープ ME.27090.0035
524,000円（税抜）
- デモ機無料貸出
穴の側面をくるっと簡単観察！
●カメラとの組み合わせで本領発揮！
●70°または90°のミラーチューブを装着してくるっと出来る！
●ミラーチューブなしでは直視の高倍率ボアスコープとして使用可能
●チューブ長95mm、チューブ径φ2.7mm
●M10 P=0.5、M8 P=0.5の各種照明に対応
製品の特長
360°回転ボアスコープとは？
●ミラーチューブ装着で360°をくるっと観察出来ます。

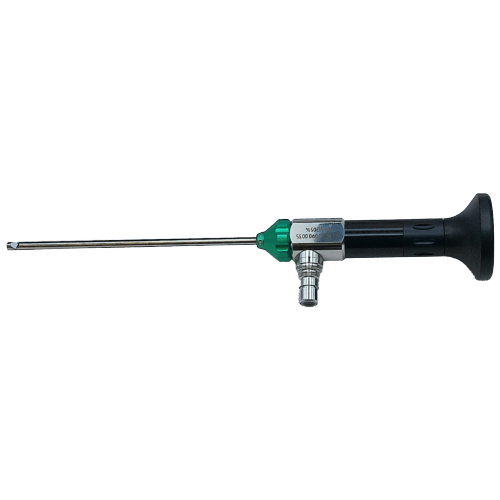

70°ミラーチューブ装着時

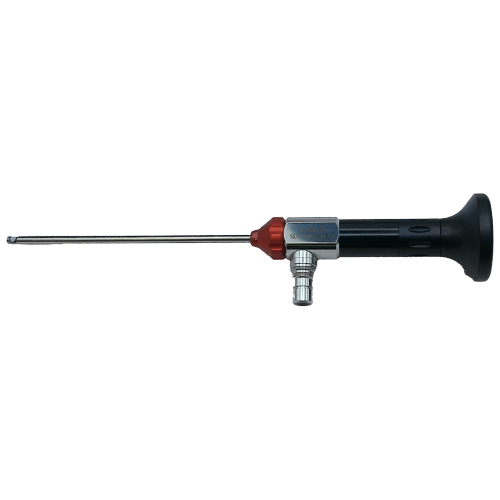

90°ミラーチューブ装着時

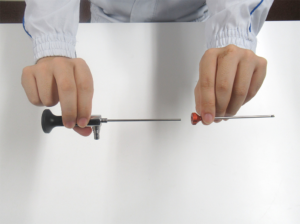

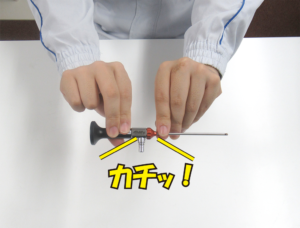

ミラーチューブ装着イメージ
装着したミラーチューブ部分のみが回せるので、70°または90°でくるっと見回すことが出来ます。
●カメラと合わせることで本領発揮！
ミラーチューブを回す最大のメリットはケーブルが絡まらない事にあります。
360°回転ボアスコープの場合

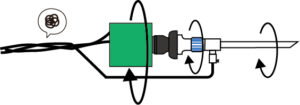

通常のボアスコープの場合
いろいろな方法で狭い場所を非破壊で検査できます。
1.ボアスコープを使い目視で検査
2.汎用のCマウントカメラ、またお手持ちのCマウントカメラをボアスコープに接続して観察
3.ボアスコープ専用ハンディカメラシステムを使用し検査
4.カメラを固定し、マイクロスコープとして使用し観察
観察例
＜アルミにあいている穴の観察＞
光源接続部は2種類のサイズに対応
光源接続部がM10 P=0.5、
M8 P=0.5の2サイズに対応。
製品の取扱い上の御注意
仕様
ボアスコープ本体
| 型番 | ME.27090.0035 |
|---|---|
| 視野方向 | 0° |
| 視野角 | 35° |
| チューブ長 | 95mm |
| チューブ外径 | φ2.7mm |
ミラーチューブの仕様はそれぞれのページをご確認ください。
オプション
専用ミラーチューブ
-
360°回転ボアスコープ用ミラーチューブ（70°）
MSS.30090.70
66,000円（税抜）
- デモ機無料貸出
-
360°回転ボアスコープ用ミラーチューブ（90°）
MSS.30090.90
66,000円（税抜）
- デモ機無料貸出
用途に合わせたカメラシステムをご用意
ハンディで楽に観察したい場合
持ちやすい形状 手元で快適操作
セット内容
ボアスコープ専用ハンディカメラ
＋
可変倍率カメラアダプタレンズ
＋
ボアスコープ用LED照明（3W）
ハイビジョンカメラを使って撮影したい場合
表示遅れのない映像（検査・作業向き）
セット内容
ハイビジョンカメラ
＋
可変倍率カメラアダプタレンズ
＋
ボアスコープ用LED照明（3W）
USBカメラを使って撮影したい場合
大量の画像を保存する 観察だけでなくソフトを使い画像処理をする
セット内容
USBカメラ
＋
可変倍率カメラアダプタレンズ
＋
ボアスコープ用LED照明（3W）
用途に合わせて必要なものだけ購入できます。
-
ボアスコープ用 ハンディ照明（電池式）
LED-BH3
31,000円（税抜）
- デモ機無料貸出
-
ボアスコープ用LED照明
LED-3WDB
69,000円（税抜）
- デモ機無料貸出
-
可変倍率カメラアダプタレンズ
BA-A1835
84,000円（税抜）
- デモ機無料貸出
カメラ使用時に便利なカメラスタンド
斜視、側視ボアスコープ使用時に最適な照明
斜視、側視のボアスコープを使用して
穴の内壁を観察する際に最適な照明です。
※別途電源が必要です。
