PC不要！誰でも簡単にティーチング設定！
位置出しに便利な電動XYテーブル。
外部との連動も簡単に設定可能
- デモ機納期: 1～3日
- 製品納期: 7日

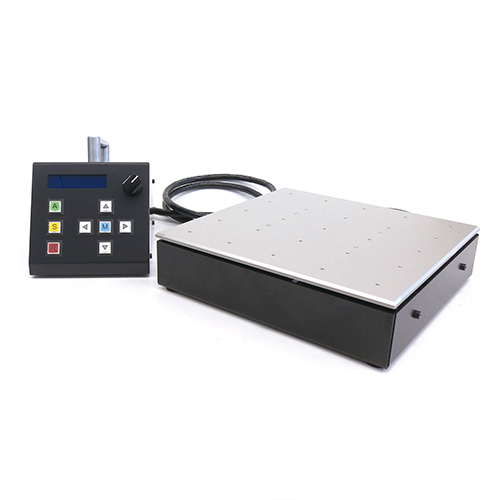

ティーチングXYテーブル KB-2525
- KB-2525
- 490,000円 （税抜）
-
原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。PC不要！誰でも簡単にティーチング設定！
仕様
| 型番 | KB-2525 |
|---|---|
| 移動範囲 | 128×138㎜ |
| 移動速度 | 低速5㎜/s 中速30㎜/s 高速60㎜/s |
| 分解能 | 0.1㎜ |
| 繰り返し精度 | ±0.1㎜ |
| 位置決め精度 | ±0.1㎜ |
| 設定可能 検査ポイント数 |
10ポイント |
| 耐荷重 | 1kg |
| 重量 | 3.5kg |

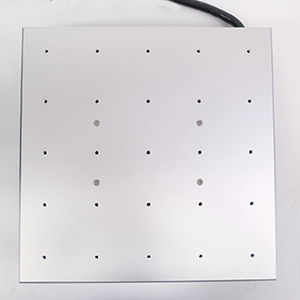

| テーブル寸法 | 250×250×65㎜ |
| 付属品 | XYテーブル部、制御ボックス、ACアダプタ |
ティーチングXYテーブル KB-2525の特長
ボタンで検査ポイントを
設定します。
設定可能検査ポイントは
10ポイントです。
設定します。
設定可能検査ポイントは
10ポイントです。

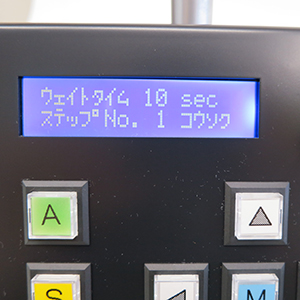

各設定位置で停止する時間
（ウェイトタイム）は
1秒～10秒まで指定できます。
（ウェイトタイム）は
1秒～10秒まで指定できます。
テーブルが動く速度は
低速、中速、高速から
お選びいただけます。
スイッチで簡単に
設定できます。
低速、中速、高速から
お選びいただけます。
スイッチで簡単に
設定できます。
設定ポイントを逆から
移動するリバースモードも
ございます。
移動するリバースモードも
ございます。

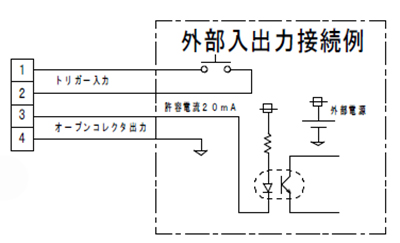

トリガー入力は

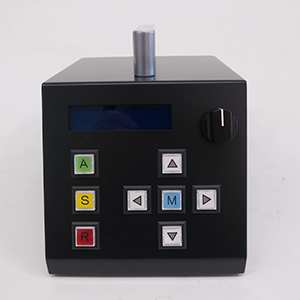

コントロールボックスの
ステップスイッチと連動。
コントロールボックスの
ステップスイッチと連動。
動作例

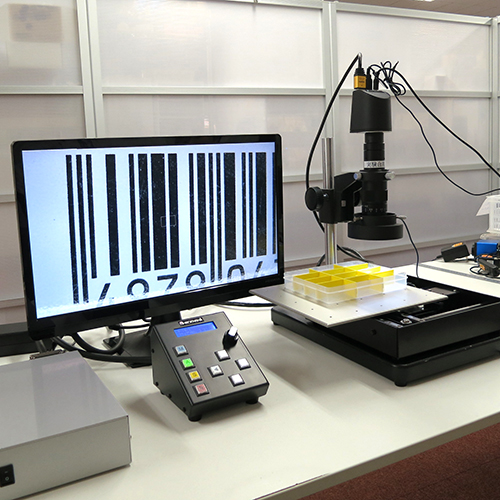

オートフォーカスマイクロスコープとの使用例
＜組み合わせ例＞
オートフォーカスマイクロスコープ TG200AHDL1と
ティーチングXYテーブル KB-2525の組み合わせでの 使用例
オートフォーカスマイクロスコープ TG200AHDL1と
ティーチングXYテーブル KB-2525の組み合わせでの 使用例
オートフォーカスマイクロスコープとティーチングXYテーブルと併用で使用した例（動画）
便利なオプションのご紹介
364,000円
(税抜)
ついに出た！オートフォーカスマイクロスコープ！
オートフォーカス、マニュアルフォーカスが選べます！
動画、静止画保存が簡単なMicroSDカードスロットル付！
オートフォーカス、マニュアルフォーカスが選べます！
動画、静止画保存が簡単なMicroSDカードスロットル付！
この製品について問い合わせる
フォームでのお問い合わせ
セミカスタムなのであらゆる局面で使用できます。
お気軽にご相談ください。
