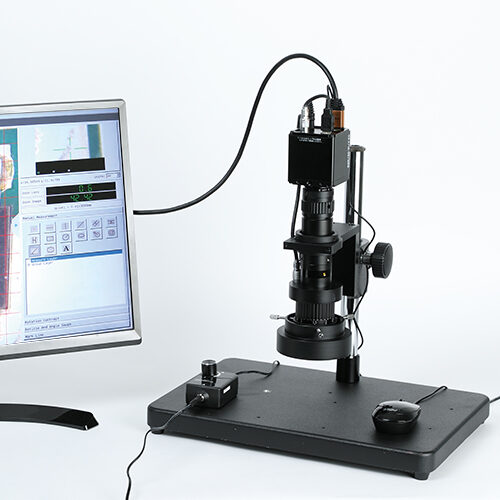

寸法測定(自動校正)マイクロスコープ CT200HD

CT200HD
399,000円 (税抜)

業界初!ミドルレンジ価格の一体型マイクロスコープ!
ノンキャリブレーション!

「滑らかな動き」「高解像度」は当たり前

更に進化したハイビジョンマイクロスコープ


進化ポイント
カメラとレンズが連動!
 ●キャリブレーションなしで計測
 ●倍率が一目で分かる

簡単計測!
 ●PCなしで計測
 ●倍率変更時も即座に計測可能



倍率は20~165倍 (21.5インチモニター換算の計算値)



※モニタは付属しておりません。

電子カタログを見る 寸法図ダウンロード
製品のお問い合わせ
デモ機納期: --
製品納期: --
phone06-6364-3000

この機種の最大の特長

1. カメラとレンズが一体型!

●設置したらすぐ計測
●倍率を変えてもすぐ計測





2. ピタッと計測搭載!

●エッジに近づけると自動でフィットするためストレスフリー
●ピタッと計測により人的誤差が大幅軽減





3. キャリブレーションいらずで計測!

●出荷時に松電舎社内にてキャリブレーション済
●届いたらすぐ計測可能





1. カメラとレンズが一体型!

レンズ、カメラが一体型のためキャリブレーションの必要がありません。






2. ピタッと計測搭載

エッジを自動的に検出。計測の誤差が大幅に減少します。






計測項目
【計測項目】
2点間距離
平行線間距離
多角形周長・面積
円半径・周長・面積
円弧角度・半径
2円間距離
角度








3. キャリブレーションいらずで計測!

松電舎社内にて校正証明書付きガラススケールを使って、1台ずつキャリブレーション、出荷検査、精度調整を行っております。
そのため、届いたらモニターにつなぐだけですぐ計測が可能となります。





1台ずつ検査証明書が付属します。
1台ずつ検査証明書が付属します。




1台ずつ検査証明書が付属します。 1台ずつ検査証明書が付属します。
校正証明書付きのガラススケールでキャリブレーションを行っております。








その他の機能

図形描画レイヤー機能

対象物にあわせて書いた図形をレイヤーに保存することが可能です。






スケール表示

スケール表示
画面にスケールを表示させることが可能です。




画像保存

画像保存
USBメモリスロットル付!
付属のUSBメモリに静止画を保存できます。
(画像保存はJPEG/BMP形式選択可能)
*注:USBメモリは32GB以下のものをご使用ください。




簡単設定!簡単操作!簡単保存!

ハイビジョンテレビモニタ
テレビモニタ後ろ

ハイビジョンポート付のワイドモニタやハイビジョンテレビモニタ、直接接続して使用できます。
付属のハイビジョンケーブルでモニタに繋ぐだけの簡単設定。

ハイビジョン端子がついたPCモニタや、産業用モニタをおすすめします。
(家庭用テレビモニタは相性があり、 映らない場合があります。)
※モニタは16:9のワイドモニタをお使いください。
デモ機をご用意しておりますのでご確認ください。また詳細はテクニカルサポートまでお問い合わせください。

ハイビジョンマイクロスコープに接続するモニタについて→詳細はこちらから


お問い合わせはこちらから

全体仕様
トータル倍率 20倍-165倍
※倍率は21.5インチモニタ換算の計算値
視野範囲 22mmx12.4mm (20倍時)
2.7mmx1.5mm (165倍時)
作動距離 75mm
インターフェース HDMI
撮像素子 1/2.8”CMOS
画素数 200万画素
ピクセルサイズ 3.75μmx3.75μm
解像度 1920×1080(フルハイビジョン)
記録媒体 USBメモリ(最大32GB)
記録ファイル形式 静止画:JPEG/BMP
フレームレート 60fps






適応モニターサイズ

1. 11.6インチ
2. 21.5インチ
3. 23インチ
4. 27インチ


適応サイズ以外のモニターを使用の場合は、表示される総合倍率とは一致しません。
※上記以外のサイズのモニターをご使用の場合は、ソフトウェア上で最も近いモニターサイズをご選択ください。
その場合、モニター上に表示される総合倍率は目安となります。





全て標準装備
レンズ一体型カメラ
・レンズ一体型カメラ
・マウス
・HDMIケーブル
・USBメモリ
・ACアダプタ
白色LEDリング照明
80灯LEDリング照明
カメラスタンド
スタンド

ズームレンズ
保護カバー




マイクロスコープなんでも辞典




寸法図

便利なオプションのご紹介

革命的な価格!
作動距離を変えることで従来のリング照明、ローアングル照明の照射範囲をすべてカバー!




92,000円
(税抜)

作動距離を変えることで従来のリング照明、ローアングル照明の照射範囲を全てカバー















マイクロスコープを10倍便利にするオプション



便利なオプション ベスト1

マイクロスコープ用3Dアーム

26,000円
(税抜)
便利な使用例
便利な使用例
斜めからも検査可能
便利な使用例
大きなワークに対応
便利な使用例
3Dアームを使用すれば観察したい箇所の正面と側面などの2箇所同時観察が可能になります。

便利なオプション ベスト2

回転式簡易XYテーブル

38,000円
(税抜)
便利な使用例
低価格簡易XYテーブル 3Dアームと標準スタンドの組み合わせで斜めからの観察、更にその位置にカメラを固定し対象物を回転しながらの観察も可能に

便利な使用例
XY方向への移動、また回転ノブがあるため、水平を出すのに便利

簡易XYテーブルもございます回転ノブ、観察板がついていない簡易XYテーブルもございます。

32,000円
(税抜)



便利なオプション ベスト3

ユニバーサルスタンド

68,000円
(税抜)
ユニバーサルスタンド使用例
3Dアーム使用例
斜めからも検査可能

ユニバーサルスタンド使用例
左右180°に角度が調整可能
(目盛は目安です)

簡易XYテーブルの追加も可能
対象物の位置合わせに便利な簡易XYテーブルの追加も可能です。
オプションXYテーブル・TK100を同時に使用
