低価格ハイスピードカメラ
398,000円(税抜)
様々な場面で活用できる130万画素タイプが
低価格で登場
●ハイスピードカメラが30万円台の超低価格

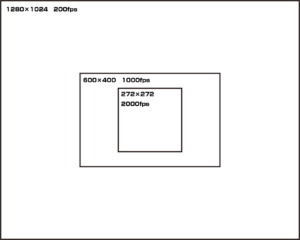

●有効画素数1280×1024の解像度で200fps(コマ/秒)、また224×224の解像度時は最高速度2300fps(コマ/秒)
●解像度とコマ数の選択が豊富
●レンズが別途必要です。
色が必要の方はカラーカメラをお選びください。 色が重要でなく明るい画像が必要な方はモノクロカメラをお選びください。
SDKの提供およびプログラミングのサポートはございません。
録画以外の用途をお考えの方はご相談ください。
◎ 在庫あり・即納可能

ドライブレコーダーのように、トリガーが入った前後を
記録、確認できる!
●トリガー信号の前後の画像が録画できます。
●トリガー入力を無効にしてエンドレス録画(ループ録画)することもできます。
簡単にスローモーション撮影が可能!


ハイスピードカメラが
29x29x42.6mmの超コンパクトサイズ!
省スペースでご使用いただけます。

標準品ではM2×3の穴が4箇所にあります。
この穴を利用し、固定していただけます。
対応ネジのサイズはM2

また標準品ではM3×3の穴が3箇所にあります。
この穴も利用し、固定していただけます。
対応ネジのサイズはM3

三脚アダプタを付けると
三脚用の穴にも対応いたします。
対応ネジサイズは1/4-20UNC
| 対応OS | Windows 10・Windows 11 Pro 64bit(32bit、Home不可) |
|---|---|
| CPU | Intel core i9、i7 第9世代以上 (但し、最大クロック2.3GHz以上、AVX拡張命令必須) |
| メモリ | 16GB以上、32GB以上推奨 |
※薄型軽量や超省電力タイプのノートPCは、長時間使用でUSBの電源供給が減る・切れる等様々なトラブルが出る可能性が高いので避けてください。
| 撮影速度 | 解像度 | 記録時間 PCメモリ8GB時 | 記録時間 PCメモリ16GB時 | 記録時間 PCメモリ32GB時 |
|---|---|---|---|---|
| 200fps (コマ/秒) | 1280×1024 | 11秒 | 43秒 | 102秒 |
| 250fps (コマ/秒) | 1024×1024 | 11秒 | 43秒 | 102秒 |
| 300fps (コマ/秒) | 944×944 | 10秒 | 42秒 | 100秒 |
| 400fps (コマ/秒) | 800×800 | 11秒 | 44秒 | 104秒 |
| 500fps (コマ/秒) | 720×720 | 11秒 | 43秒 | 103秒 |
| 800fps (コマ/秒) | 640×470 | 12秒 | 47秒 | 111秒 |
| 1000fps (コマ/秒) | 600×400 | 13秒 | 50秒 | 119秒 |
| 1400fps (コマ/秒) | 400×400 | 14秒 | 54秒 | 128秒 |
| 1500fps (コマ/秒) | 368×368 | 14秒 | 55秒 | 131秒 |
| 1600fps (コマ/秒) | 352×352 | 14秒 | 57秒 | 135秒 |
| 2000fps (コマ/秒) | 272×272 | 19秒 | 76秒 | 180秒 |
| 2300fps (コマ/秒) | 224×224 | 25秒 | 98秒 | 232秒 |
※時間は目安です。パソコン上で動作しているプログラムによって前後します。

| カメラタイプ | カラー |
|---|---|
| 撮像素子 | 1/2″ CMOS 130万画素 ON Semiconductor社 PYTHON1300 |
| ピクセルサイズ(μm) | 4.8 × 4.8 |
| 最大解像度 | 1280×1024 |
| 動画保存形式 | AVI |
| スナップ撮影形式 | JPEG |
| ダイナミックレンジ | > 60dB |
| S/N比 | > 40dB |
| シャッター速度 | 最高1/10,000(100μ秒) |
| 電源供給方法 | USBバスパワー |
| 重量(カメラヘッドのみ) | 約63g |
| 最大消費電力 | DC5V時3.0W |
| サイズ | 29x29x42.6mm(突起物除く) |
| マウント | Cマウント |
| インターフェース | USB3.0 |
| 温度環境(周囲温度) | 動作時 0~50℃ 保管時 -30~70℃ |
| 認証 | CE, FCC, RoHS, KC |
●ハイスピードカメラ本体
●USBケーブル(2m)
●トリガー録画ソフト KomaREC
●トリガーケーブル

CHU135-Cを使用し、はんだ付けの工程を撮影いただきました。
本動画は、スフィンクス・テクノロジーズ様の新技術の優位性が一目で分かる比較映像となっております。
※ハイスピードカメラの映像は23秒辺りからです。
ハイスピードカメラの200fpsと通常のUSBカメラ30fpsとの比較動画です。
30fpsではマイクロバブルの観察は困難ですが、200fpsもあれば十分観察することが可能です。
マイクロバブルを撮影する際のコツや注意点等を技術サイトにてまとめております。
ハイスピードカメラ(CHU135-C-KR / CHU135-B-KR)_寸法図
(pdf/20 KB)
ハイスピードカメラ(CHU135-C-KR / CHU135-B-KR)_3DCAD(stp)
(zip/1 MB)
(pdf/590 KB)

動いているものを撮影する際に重要な項目となります。
●fps(フレームレート)はカメラ映像の滑らかさに関わります。
●シャッタースピードはカメラ映像のブレに関わります。
fpsを上げていけばシャッタースピードも追従して上がるのですが
fpsはそのままでシャッタースピードだけ上げるという事も可能です。
動いているものをブレずに撮影したい場合はシャッタースピードを上げる必要性があります。


※詳しくはこちらのなんでも辞典をご参照ください。(外部リンクに飛びます)
いつ起こるか分からない、高速な現象の監視・記録に。
通常のカメラでは捉えにくい速い動きを、長時間にわたって監視・録画したい場合は
ハイフレームレートカメラを使用した「長時間録画ハイスピードカメラ」をご検討ください。
設備の突発的な動作や不具合など、発生するタイミングが分からない現象の記録・確認におすすめです。

500fps長時間録画ハイスピードカメラ(40万画素・カラー)
HCS42-C-RF
260,000円(税抜)

500fps長時間録画ハイスピードカメラ(40万画素・モノクロ)
HCS42-B-RF
260,000円(税抜)

240fps長時間録画ハイスピードカメラ(160万画素・カラー)
HCS160-C-RF
278,000円(税抜)

240fps長時間録画ハイスピードカメラ(160万画素・モノクロ)
HCS160-B-RF
278,000円(税抜)

2300fps長時間録画ハイスピードカメラ(カラー)
CHU135-C-LF
598,000円(税抜)

2300fps長時間録画ハイスピードカメラ(モノクロ)
CHU135-B-LF
598,000円(税抜)
