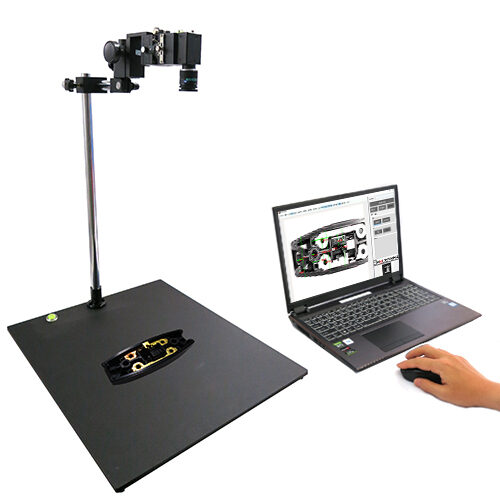

自動画像寸法測定システム AT-Measure Wide

AT-Measure Wide
1,700,000円 ~ (税抜)

2022年09月01日お見積り分より、商品の価格を改定を行います。詳細はこちらから。



高低差があっても全長360mmまで測定できる



受注生産品につきお問い合わせください。



360mmx360mmの広視野の自動画像寸法測定が高精度で可能!

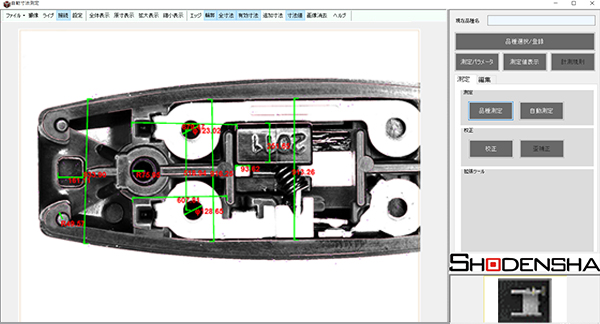

とにかく簡単!クリックするだけで画像中寸法を自動測定します。
高さ違いのサンプルでも計測できます。



パソコンは付属しません。

電子カタログを見る
製品のお問い合わせ
デモ機納期: 7日
製品納期: 10日
(お急ぎの場合別途ご相談ください)
phone06-6364-3000

AT-Measure Wide





とにかく簡単!

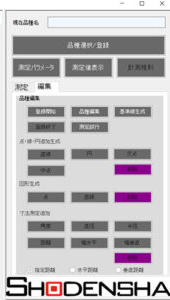

簡単設定
まずは対象物を置き、ワンクリックするだけで寸法測定候補を自動で仮測定。
その後、測定したい箇所を自由に編集・追加し、品種登録します。
簡単設定




簡単!位置合わせ不要
測定は対象物の位置を自動的に認識し、
自動的に寸法測定します。
回転にも対応。

簡単!位置合わせ不要

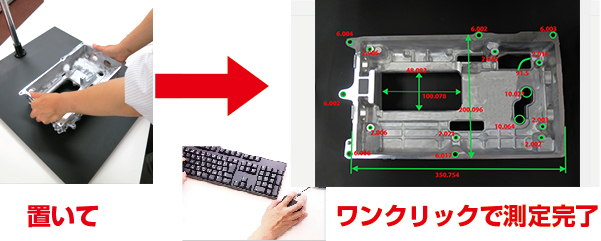

簡単に自動測定
対象物を置き、ワンクリックするだけ!
品種登録した箇所を自動寸法測定します。

簡単に自動測定




簡単データ保存
測定値をエクセルデータ形式で保存可能です。
静止画保存も可能です。
簡単データ保存




精度について

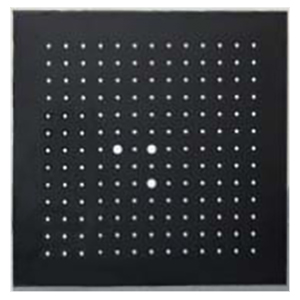

歪み補正・寸法校正
歪み補正用のプレートが付属します。
これによりレンズによる画像の歪みを補正します。
歪み補正・寸法校正

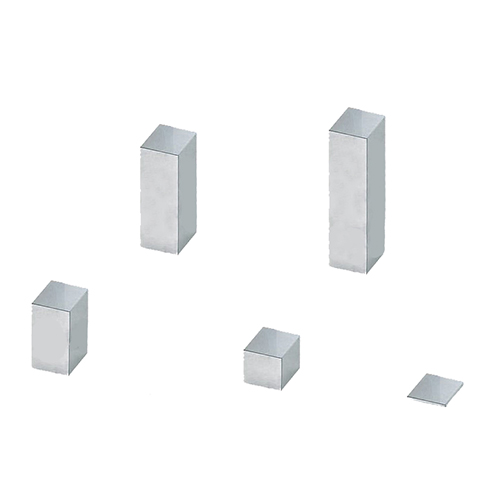

高さ校正・寸法校正
高さ校正用のブロックが5種類付属します。
これにより高さによる歪みを補正します。
50×50×H5mm
50×50×H50mm
50×50×H100mm
50×50×H150mm
50×50×H200mm
高さ校正・寸法校正

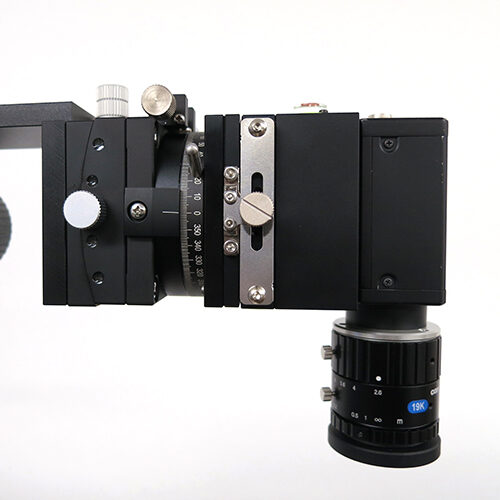

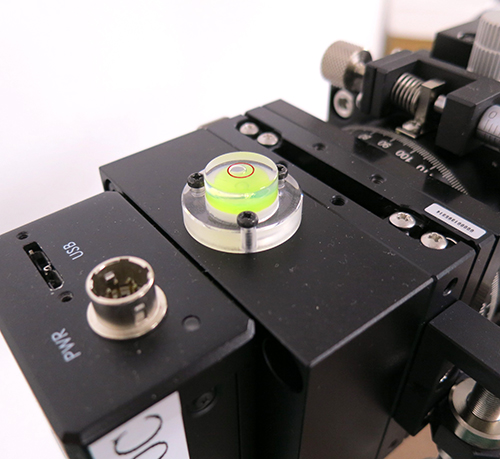

ゴニオメーター・水平器付きアングル採用
水平器でカメラの水平を確認しながらゴニオメーターでカメラを微調整できます。
ゴニオメーター・水平器付きアングル採用
ゴニオメーター・水平器付きアングル採用




だから 高精度
だから 高精度!!








その他機能

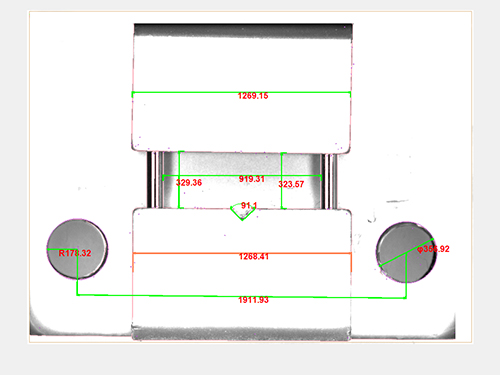

OK/NG判定できる
公差下限、公差上限を設定することでOK/NG判定ができます。
NGだった値は画像中の色を変更して表示できます。
OK/NG判定できる




ピンポイントデジタルズーム機能
マウスのホイールを回すことで、計測ポイントをクリックする際にマウスカーソルが指示している点を中心にして、デジタルズームにて拡大することが可能です。
ピンポイントデジタルズーム機能

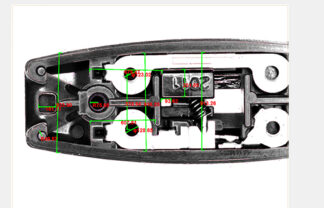

測定サンプル写真

金属部品
金属部品
紙
樹脂パーツ

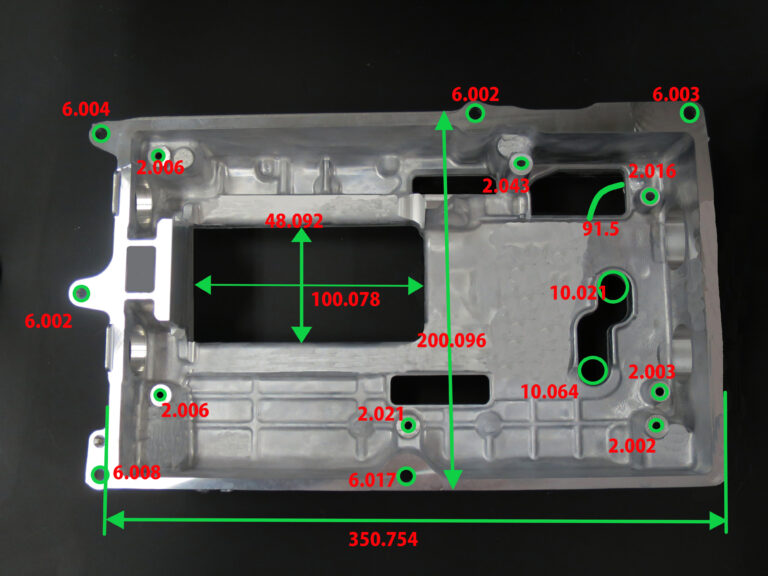

アルミ鋳物
アルミ鋳物









仕様
型番 AT-Measure Wide
視野範囲 480mm×480mm
測定範囲 360mm×360mm
作動距離 約600mm
被写界深度 200mm
測定精度 ±0.1mm
カメラ画素数 2000万画素
耐荷重 10kg
寸法・重量 500mmx600mmx850mm 約14.5kg
標準装備品 2000万画素USB3 Visionカメラ、2000万画素対応12mm固定焦点レンズ、水平器付き専用スタンド、歪み補正用金属プレート、高さ校正用ステンレスプロック(5サイズ)、自動画像寸法測定ソフトAT-Measure Wide
※パソコンは付属しません。




動作環境

パソコンは付属しません。
別途下記スペックのパソコンをご準備下さい。



対応OS Windows 8、8.1、10(64bit)
CPU Intel Core i3以上
メモリ 8GB以上
