自動画像寸法測定システム AT-Measure Long

AT-Measure Long
1,400,000円 ~ (税抜)

2022年09月01日お見積り分より、商品の価格を改定を行います。詳細はこちらから。

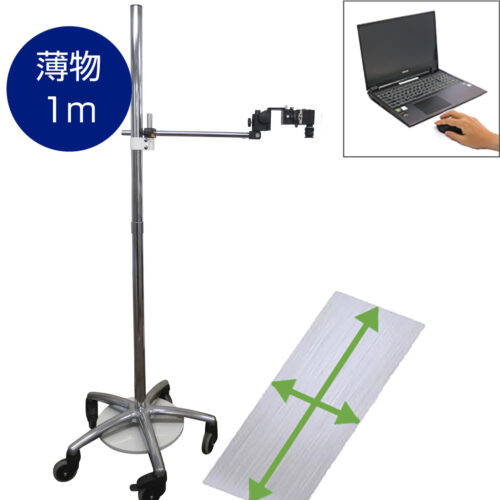

1m迄の長尺物をクリックするだけで寸法測定



受注生産品につきお問い合わせください。



ここがポイント



●1mまでの長尺物で、かつ平板・フィルム・シートなどの薄物長方形・正方形の縦と横ラインの自動画像寸法測定が高精度で可能!(※1)

●とにかく簡単!クリックするだけで画像中寸法を自動測定



※その他の形状、その他の測定項目は測定精度が落ちますが、測定自体は可能です。詳細は別途お問合せ下さい。



パソコンは付属しません。

電子カタログを見る
製品のお問い合わせ
デモ機納期: --
製品納期: 10日
phone06-6364-3000

AT-Measure Long





~AT-Measureシリーズ 視野範囲の比較~
AT-Measureシリーズ 視野範囲の比較








とにかく効率UP!

巨大ノギスや巻尺、大型曲尺で測定していましたが、これなら置いてクリックするだけで瞬時に寸法計測できます。

巨大ノギスや巻尺、大型曲尺

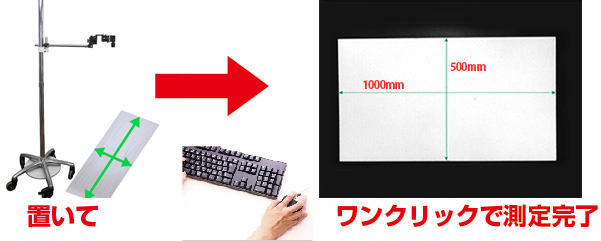

とにかく簡単!

簡単設定
まずは対象物を置き、ワンクリックするだけで寸法測定候補を自動で仮測定。
その後、測定したい箇所を自由に編集・追加し、品種登録します。
簡単設定

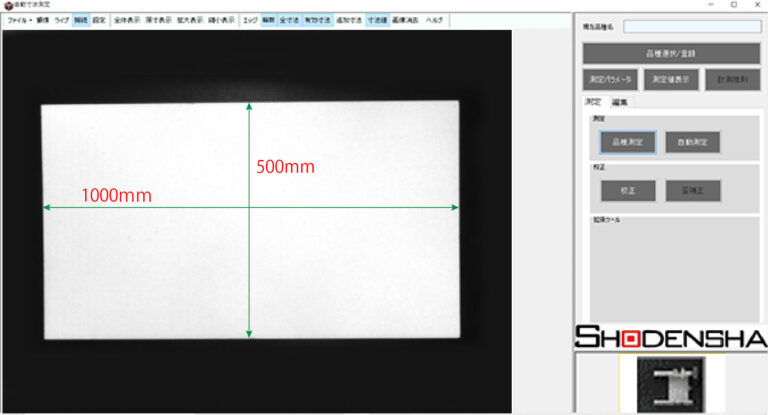

簡単に自動測定
対象物を置き、ワンクリックするだけ!
品種登録した箇所を自動寸法測定します。

簡単に自動測定




簡単データ保存
測定値をエクセルデータ形式で保存可能です。
静止画保存も可能です。
簡単データ保存






精度について

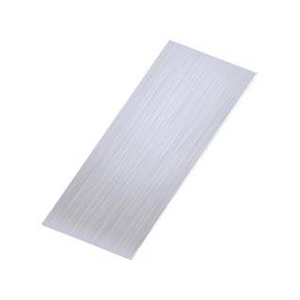

校正用金属プレート付属

校正用金属プレート付属




弊社テストでは、1000mmの金属プレートを使用し、
その1/1000である精度±0.5mm以内に収まる高精度!

校正用金属プレート付属






その他機能

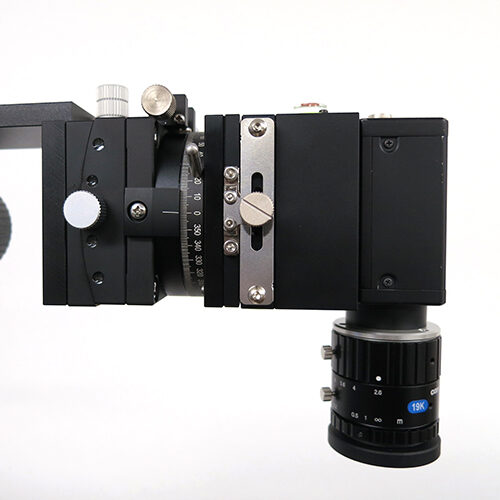

ゴニオメーター・水平器付きアングル採用
水平器でカメラの水平を確認しながらゴニオメーターでカメラを微調整できます。
ゴニオメーター・水平器付きアングル採用
ゴニオメーター・水平器付きアングル採用




OK/NG判定できる
公差下限、公差上限を設定することでOK/NG判定ができます。
NGだった値は画像中の色を変更して表示できます。
OK/NG判定できる




ピンポイントデジタルズーム機能
マウスのホイールを回すことで、計測ポイントをクリックする際にマウスカーソルが指示している点を中心にして、デジタルズームにて拡大することが可能です。
ピンポイントデジタルズーム機能

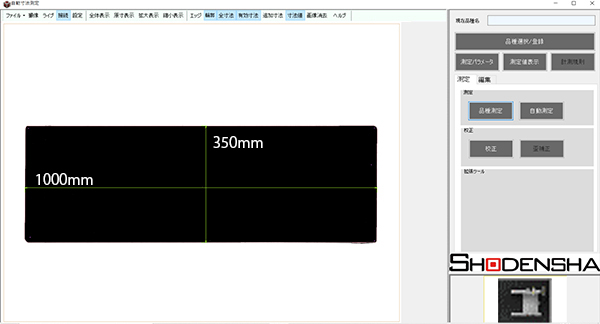

測定サンプル写真

金属板
金属板
紙






仕様
型番 AT-Measure Long
視野範囲 1000mm×750mm
作動距離 約900mm
測定精度 ±0.5mm
カメラ画素数 2000万画素
スタンドサイズ・アーム長・重量 φ700mmx2020mm・810mm・約30kg
標準装備品 2000万画素USB3 Visionカメラ、2000万画素対応12mm固定焦点レンズ、キャスター付き専用スタンド、校正用金属プレート(950mmx700mm)、自動画像寸法測定ソフトAT-Measure
※パソコンは付属しません。




動作環境

パソコンは付属しません。
別途下記スペックのパソコンをご準備下さい。



対応OS Windows 8、8.1、10(64bit)
CPU Intel Core i3以上
メモリ 8GB以上
