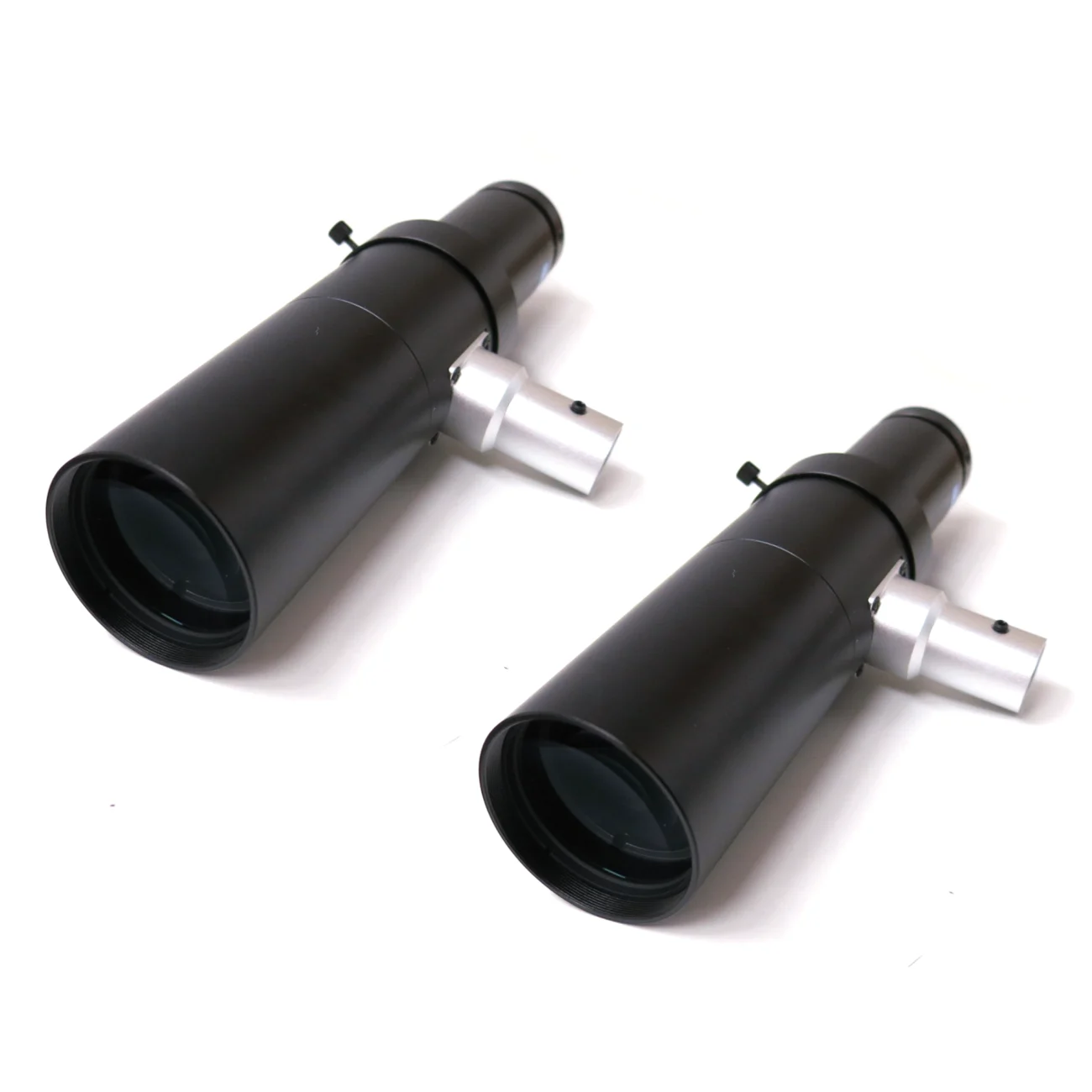

12 Megapixel compatible Telecentric lens
1.1インチ対応 高解像度テレセントリックレンズ（同軸照明対応・2× ）
¥ 290,000 + tax
- Free demo machine rental
1.1インチ 1200万画素対応！！
高解像度テレセントリックレンズ
●同軸照明タイプ
●1.1インチ対応
●4K/1200万画素対応
●物体側にテレセントリック構造のある片側テレセントリックレンズ
●白黒の明暗がすっきり観察できるハイコントラスト設計
製品の特長
産業用カメラ、セキュリティカメラでも採用が広がっている4K対応CMOSセンサーのPregius（プレジウス）。
（※Pregius（プレジウス）はソニーの低ノイズCCD構造を採用し、高画質を実現したCMOSイメージセンサグローバルシャッタ画素技術）
この大型光学フォーマットのセンサーに対応する高解像度テレセントリックレンズが登場しました。
A telecentric lens is a lens that maintains a constant magnification at any position within the object distance range.
There is no variation in magnification within the depth of field.
It eliminates image distortion caused by the field of view and significantly improves the accuracy of shape measurements for parts with depth.
Features of Telecentric Lenses
- It can be used as a medium- to high-magnification macro lens.
→The price is higher than that of a standard macro lens, but the performance is also superior. - There is no expansion or contraction of the object within the depth of focus.
→Measurement errors can be minimized when measuring dimensions. - Peripheral distortion caused by parallax can be reduced.
- When used with coaxial lighting, unevenness in the illuminance of the target object can be reduced.
→Available in non-coaxial and coaxial lighting types.
<Usage Example>
Comparison between using a telecentric lens and a macro lens
When using a macro lens, parallax distortion appears between the center and the edges of the image, even when shooting the subject from directly above.
However, when using a telecentric lens, distortion caused by parallax between the center and edges of the image is extremely minimal, allowing for accurate image information regardless of where the object appears on the screen.
仕様
| 型番 | TPC2-HMS110D-VIE-FIL |
|---|---|
| 光学倍率 | 2× |
| 作動距離(W.D.) | 111mm |
| 被写界深度 ※1 | 0.2mm～0.8mm |
| 分解能 ※2 | 3.4µm～13.4µm |
| 開口数(NA) | 0.099～0.025 |
| 有効F値 | 10～40.5 |
| TVディストーション | -0.005% |
| 重量 | 288g |
| 適合カメラ | 1.1インチ |
| マウント | Cマウント |
| 視野範囲 1/3インチカメラ(H×V) | 2.4mm×1.8mm |
| 視野範囲 1/2インチカメラ(H×V) | 3.2mm×2.4mm |
| 視野範囲 1.1インチカメラ(H×V) | 7.1mm×5.2mm |
| フィルタねじ | M37.5×0.5 |
※2 波長550nmで算出した理論分解能
