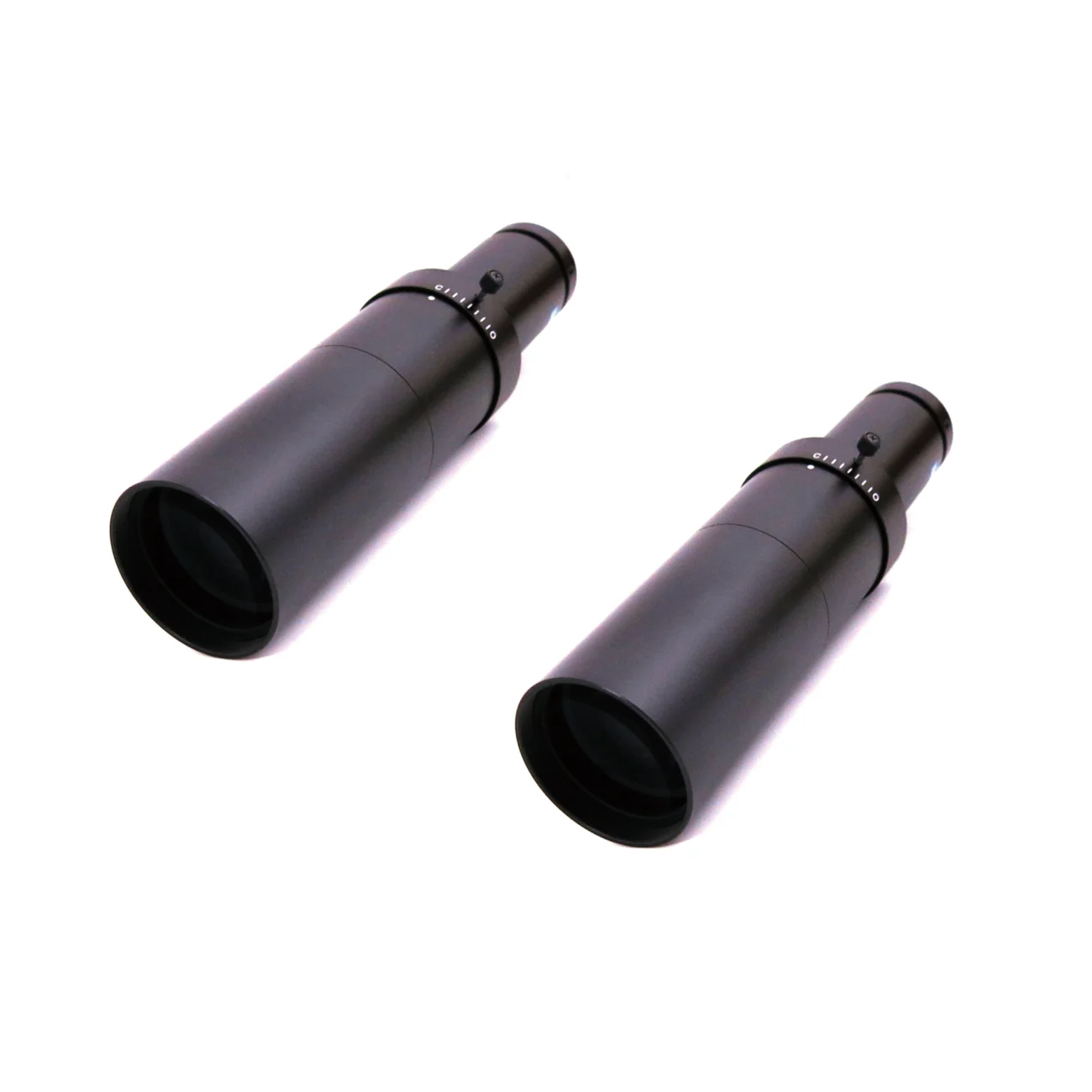

1.1インチ対応高解像度テレセントリックレンズ（2× ） TPC2-HMS110-VIE-FIL

¥ 280,000 + tax

1.1インチ 1200万画素対応！！
高解像度テレセントリックレンズ

●1.1インチインチ対応
●4K/1200万画素対応
●物体側にテレセントリック構造のある片側テレセントリックレンズ
●白黒の明暗がすっきり観察できるハイコントラスト設計

製品の特長

産業用カメラ、セキュリティカメラでも採用が広がっている4K対応CMOSセンサーのPregius（プレジウス）。
（※Pregius（プレジウス）はソニーの低ノイズCCD構造を採用し、高画質を実現したCMOSイメージセンサグローバルシャッタ画素技術）
この大型光学フォーマットのセンサーに対応する高解像度テレセントリックレンズが登場しました。

テレセントリックレンズは、物体距離内のいずれの位置においても一定の倍率を有しているレンズです。
被写界深度内では倍率の変動がありません。
視野による画像の歪みがなく、奥行きのある部品の形状測定精度を大幅に改善します。

テレセントリックレンズの特長

中～高倍率のマクロレンズとして使えます。
　→マクロレンズより価格はUPしますが、性能もUPします
焦点深度内で対象物の膨張・収縮がありません。
　→寸法測定の際に測定誤差を小さくできます。
視差による周囲歪を少なくできます。
同軸照明で使った場合、対象物の照度のムラを小さくできます。
　→同軸無しタイプと同軸照明タイプをご用意

<使用例>

テレセントリックレンズ使用時とマクロレンズ使用時の比較

マクロレンズを使用すると観察物を真上から撮影しても画面中央と端部の視差に歪みが見られます。
しかしテレセントリックレンズを使用すると画面中央と端部の視差による歪みが極めて小さく、観察物が画面上のどこに映し出されていても正確な画像情報が得られます。

仕様

型番	TPC2-HMS110-VIE-FIL
光学倍率	2×
作動距離(W.D.)	110mm
被写界深度 ※1	0.2mm～0.8mm
分解能 ※2	3.4µm～13.4µm
開口数(NA)	0.099～0.025
有効F値	10～40.5
TVディストーション	-0.005%
重量	286g
適合カメラ	1.1インチ
マウント	Cマウント
視野範囲 1/3インチカメラ(H×V)	2.4mm×1.8mm
視野範囲 1/2インチカメラ(H×V)	3.2mm×2.4mm
視野範囲 1.1インチカメラ(H×V)	7.1mm×5.2mm
フィルタねじ	M37.5×0.5

※1 許容錯乱円径40µmで算出した計算値
※2 波長550nmで算出した理論分解能

ダウンロード

Dimension drawing

TPC2-HMS110-VIE-FIL_寸法図

（pdf／34 KB）
TPC2-HMS110-VIE-FIL_3DCAD(stp)

（zip／256 KB）
