ズーム

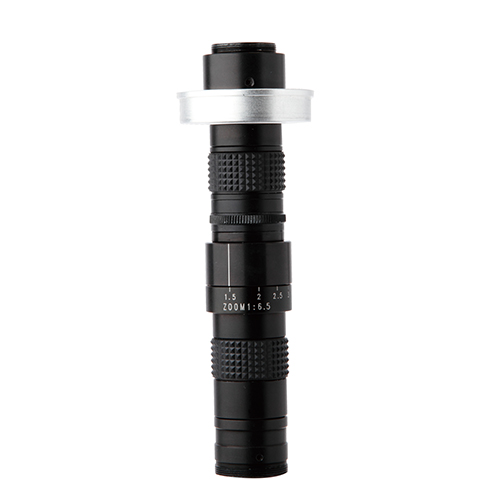

絞り付ズームレンズ SDS-M19
While supplies last
- デモ機無料貸出
●絞り機構付
●1/3インチカメラ対応
●バックフォーカス調整機構付
製品の特長
絞りを絞ると？
→絞りを時計回りに回すと光路が絞られ、焦点深度が深くなります
基板を斜め45°に傾けて観察
基板の中心部にだけピントがあった状態
基板全体にピントが合った状態
仕様
| 型番 | SDS-M19 |
|---|---|
| 光学倍率 | 0.28x～1.8x |
| マウント | Cマウント |
| 対応カメラ | 1/3インチ |
| 作動距離 | 100mm |
| レンズホルダ径 | φ50mm |
| 重量 | 265g |
| 総合倍率 | 20倍～130倍 ※弊社1/3インチカメラに取り付け、17インチモニタで観察した場合の倍率 |
ダウンロード
Dimension drawing
-
（pdf／240 KB）
よくある質問

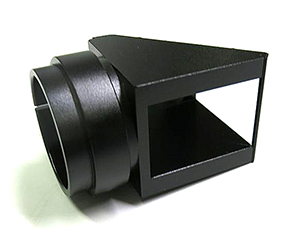

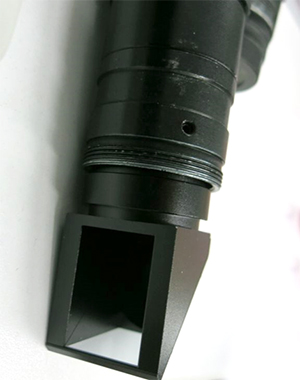

SDS-M19レンズを使って真横を観察する方法
少し太い管の内側の観察やBGAの半田観察等でマイクロスコープを側視に変更したい（真横を観察したい）場合があります。
その場合に反射ミラーボックスを使うと観察していただけます。
詳細はこちらから→マイクロスコープで真横を観察する方法
オプション
