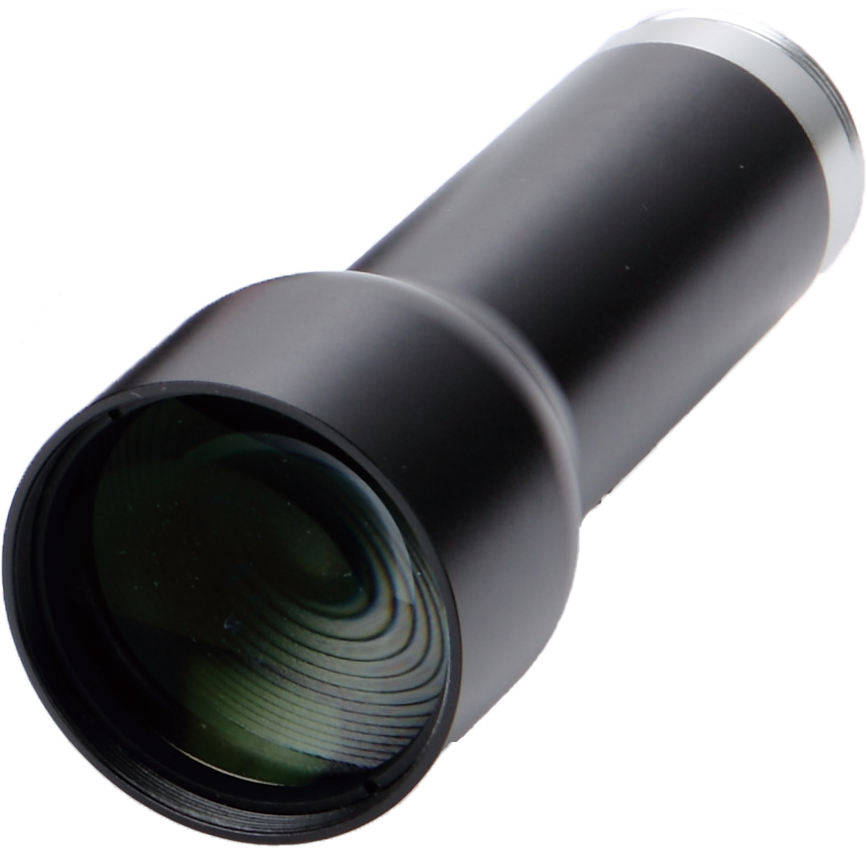

Double Telecentric Lens
両側テレセントリックレンズ（0.5×）
¥ 210,000 + tax
- Free demo machine rental
視野による画像の歪みが少なく、
奥行きのある部品の形状測定精度を大幅に改善
●物体側、像側ともテレセントリック構造の両側テレセントリックレンズです。
●視野による画像の歪みがなく、奥行きのある部品の形状測定精度を大幅に改善
●より高精度な測定をする場合に使用すると効果的
製品の特長
テレセントリックレンズは、物体距離内のいずれの位置においても一定の倍率を有しているレンズです。
被写界深度内では倍率の変動がありません。
<Usage Example>
Comparison between using a telecentric lens and a macro lens
When using a macro lens, parallax distortion appears between the center and the edges of the image, even when shooting the subject from directly above.
However, when using a telecentric lens, distortion caused by parallax between the center and edges of the image is extremely minimal, allowing for accurate image information regardless of where the object appears on the screen.
仕様
| 型番 | RT5 |
|---|---|
| 光学倍率 | 0.5x |
| 作動距離(W.D.) | 65±1mm |
| 被写界深度 | 5mm |
| 開口数(NA) | 0.05 |
| 光学ディストーション | 0.1 |
| 適合カメラ | 2/3インチ |
| マウント | Cマウント |
| 視野範囲 2/3インチカメラ(H×V) | 16.9mm×14.2mm |
| 視野範囲 1/1.8インチカメラ(H×V) | 13.3mm×10.8mm |
| 視野範囲 1/2インチカメラ(H×V) | 12.0mm×9.6mm |
| 視野範囲 1/2.5インチカメラ(H×V) | 9.6mm×7.6mm |
| 視野範囲 1/3インチカメラ(H×V) | 8.0mm×6.4mm |

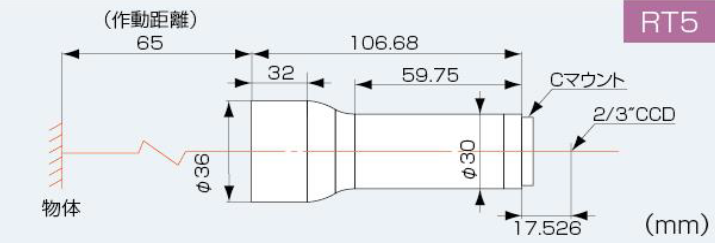

外径寸法
