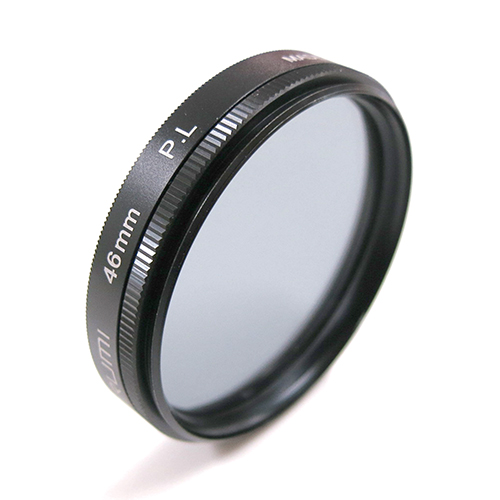

偏光フィルター（LRS/LRAシリーズ・SDS-LRS用） PL-46
¥ 3,000 + tax
- Free demo machine rental
基盤などの反射の強い対象物の観察に有効
対象物の反射を抑えるフィルターです。

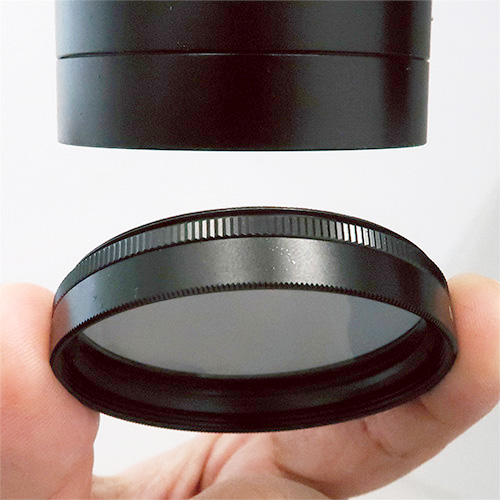

※SDS-LRSレンズ、φ46のフィルター径レンズに取り付け可能です。
製品の特長
偏光フィルタ使用時の 比較画像
レンズの先端だけでなく、照明にも偏光フィルタを取り付け、2枚で使用した方が効果的です。
※写真は照明も偏光フィルター付きリング照明を取り付けた場合の画像です。
＜基板上のハンダや金属端子の場合＞
使ったマイクロスコープ
偏光マイクロスコープ
LEDリング照明を使用し観察すると（左の写真）ハンダ部や金属端子部で表面反射やハレーションが起こり観察することが困難です。
偏光マイクロスコープで観察すると（右の写真）、Wフィルターによって表面反射やハレーションを大幅に軽減できます。
＜ビニールの表面＞
使ったマイクロスコープ
偏光マイクロスコープ
LEDリング照明を使用し観察すると（左の写真）、ビニールの表面部でハレーションが起こり観察することが困難です。
偏光マイクロスコープで観察すると（右の写真）、Wフィルターによって表面反射やハレーションを大幅に軽減され、模様のエッジ部分まで観察できるようになりました。
＜保存スティック内のICチップ＞
使ったマイクロスコープ
偏光マイクロスコープ
偏光マイクロスコープで観察すると通常のLEDリング照明で観察した左の写真では見えなかった、
保存スティック内のICチップ上の印字や足番号認識のためのくぼみが確認できるようになりました。
＜ICの印字＞
使ったマイクロスコープ
偏光マイクロスコープ
＜半田部＞
使ったマイクロスコープ
偏光マイクロスコープ
＜反射率の高い部分と低い部分が混在する対象物＞
使ったマイクロスコープ
偏光マイクロスコープ
＜フィルム上の印刷フィルム上の印刷＞
使ったマイクロスコープ
偏光マイクロスコープ
＜白い樹脂の凸文字（エンボス部）＞
使ったマイクロスコープ
偏光マイクロスコープ
