カメラハウジング （大型）

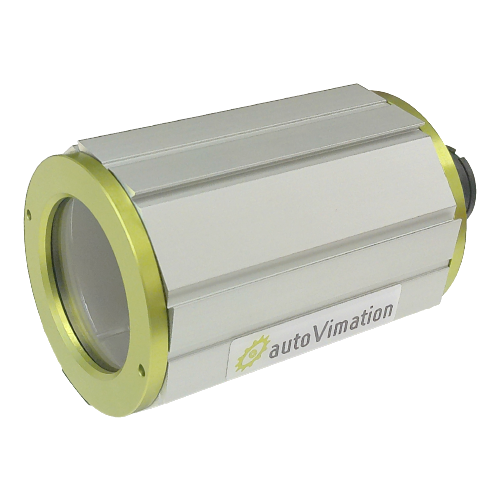

カメラハウジング （大型） AVT-2X.X45.130
¥ 157,000 + tax
高性能カメラや大型レンズも使用できる！
●ドイツ autoVimation製のカメラエンクロージャー
●防塵・防水IP67対応・高い耐薬品性
●堅牢な構造・優れた放熱性
●多数のアクセサリをご用意
●29mm×29mm（横断面）から40mm×40mmの他社製カメラにも対応
製品の特長
カメラハウジング探しはここで終わり！？
カメラハウジング探しでもう迷わない！
カメラに長けた我々が自信をもってお勧めできるカメラハウジングをご紹介
ご使用される環境やカメラをお聞きして、最適なカメラハウジングをご提案します！
お気軽にお問い合わせ下さい。
一般的なカメラハウジングとは何が違うの？
autoVimation社のカメラハウジングと一般的なカメラハウジングとの違いは主に4点ございます。
- 保護クラス IP67準拠
- “特許取得済み”の筐体構造による優れた放熱性
- 高い防護性能
- 豊富なアクセサリをご用意

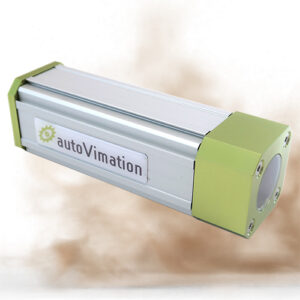

保護クラス IP67とは？
保護クラス IP67とは、国際電気標準会議（IEC）が定めた防塵・防水性能を示す規格「IEC 60529」に基づいた保護等級の一つです。
IP67の意味
●IP（Ingress Protection）: 外部の固形物や液体から内部の機器をどの程度保護できるかを示す規格。
●最初の6 = 防塵形（完全防塵）: 完全な防塵性を意味します。粉塵が内部に侵入しないよう完全に保護されており、細かい砂や塵なども内部に入り込むことはありません。これは、IP規格における最高の防塵レベルです。
●2番目の7= 防水性能を示し、一時的な水没に耐えられることを意味します。具体的には、水深1メートルの水中に30分間沈めても機器が正常に動作することが保証されます。
まとめ
●完全防塵: 塵や砂などの微細な固形物から内部機器を完全に保護します。
●水深1メートルの水中に30分間沈めても機器が正常に動作することが保証されます。
完全な防塵保護と、一時的な水没に対する高い耐水性能を持つ機器であることを意味します。この等級は、産業用機器、スマートフォン、カメラハウジングなど、過酷な環境での使用が求められる機器に適用されることが多いです。

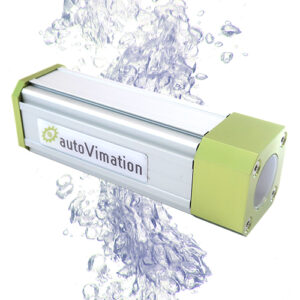

IP67準拠な為、過酷な環境にも問題なく設置可能です！
IP67とは「完全な防塵構造」の防塵性能を持ち、一時的な水没に対する高い耐水性能を持つ防水性能を持つ保護等級JIS C0920）のこと。

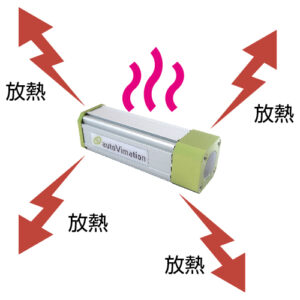

優れた放熱性
autoVimation社の産業用カメラハウジングは、特に放熱性能に優れており、過酷な環境下でもカメラが安定して動作できるよう設計されています。
1. 高効率な熱伝導材料
autoVimation社のカメラハウジングは、放熱性能を最大化するために、高い熱伝導率を持つアルミニウム合金を主な素材として使用しています。アルミニウムは軽量でありながら、熱を効果的に伝える特性があるため、内部の熱を外部へ素早く放出することが可能です。
2. 独自のリブ設計
ハウジングの外側には、独自のリブ（ヒートシンク）構造が採用しています。これにより、表面積が増加し、空気との接触面が広がるため、熱が効率的に拡散されます。このデザインは、自然対流による冷却効果を最大限に活用し、内部の温度上昇を抑制します。
3. 自然対流と強制対流の両方に対応
autoVimation社のハウジングは、自然対流による冷却を考慮した設計がなされており、ファンレスでも効果的な放熱が可能です。また、必要に応じて強制対流による冷却をサポートするオプションも提供しており、これによりさらに厳しい温度環境でもカメラを保護します。
4. 長寿命と信頼性の向上
優れた放熱性により、カメラの内部温度が適切に保たれるため、機器の過熱による故障リスクが低減されます。これにより、システム全体の信頼性が向上し、メンテナンスの頻度が減り、長期的な運用コストの削減にもつながります。
これらの要素により、autoVimation社のカメラハウジングは、過酷な温度環境下でも安定した運用を可能にし、高い信頼性を提供しています。特に放熱性に優れているため、熱による機器のダメージを最小限に抑え、長寿命のシステム構築が可能です。

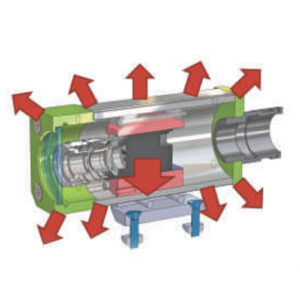

autoVimationの特許取得済みの筐体構造（heat-guide / quick-lock camera mount ）の おかげで、ハウジング全体がカメラのヒートシンクとして機能します。
カメラ本体の熱をハウジングのボディーが放熱してくれるため、産業用カメラのハウジングには適しています。

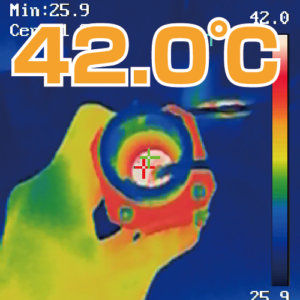

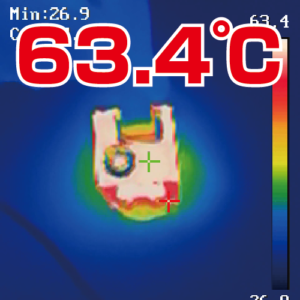

ケースに入れるだけでカメラ本体の熱が驚きの-20℃！！
※テスト時の周囲環境温度は25℃程度です。

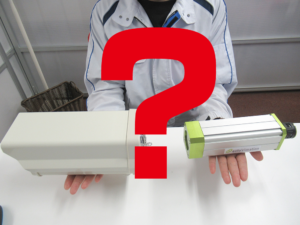

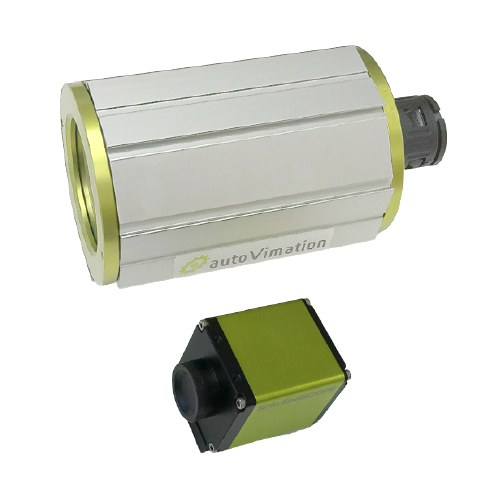

大型だから高性能カメラや大型レンズが使用可能！
autoVimation社の産業用カメラハウジングは、特に放熱性能に優れており、過酷な環境下でもカメラが安定して動作できるよう設計されています。
1. 大容量の内部スペース
大型のカメラやレンズ、照明機器を収めるための十分な内部スペースを提供します。これにより、精密な検査や遠距離監視など、解像度や性能が求められるアプリケーションに最適です。
2. 頑丈な設計
高強度なアルミニウム製で、過酷な工業環境や屋外の過酷な気象条件に耐えることができます。耐腐食性にも優れており、海辺や化学プラントのような腐食性の高い場所でも安心です。
これらの要素により、autoVimation社のカメラハウジングは、過酷な温度環境下でも安定した運用を可能にし、高い信頼性を提供しています。特に放熱性に優れているため、熱による機器のダメージを最小限に抑え、長寿命のシステム構築が可能です。

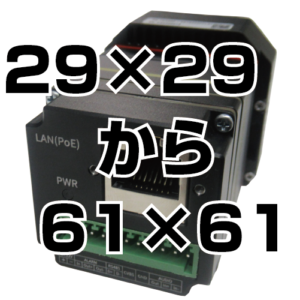

カメラの適応サイズは29～61㎜です。
他社製のカメラもサイズが合えば問題なく
取り付け可能ですのでお気軽にお問い合わせ下さい。

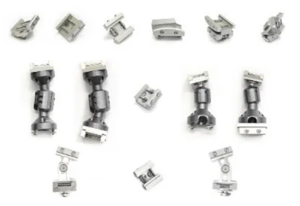

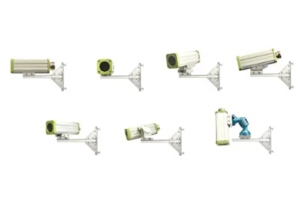

多数のアクセサリをご用意

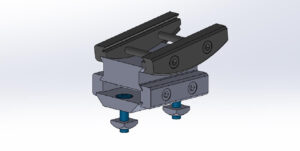

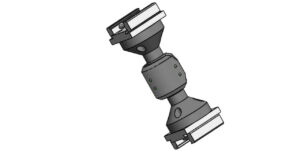

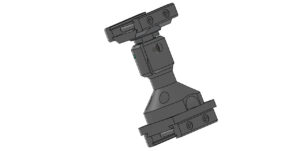

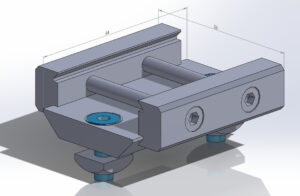

固定マウント

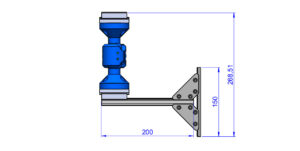

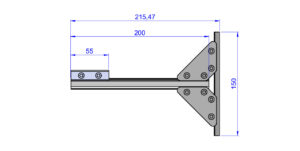

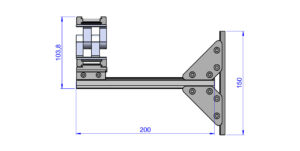

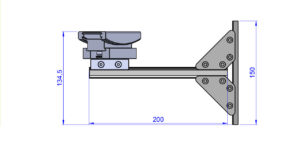

壁掛けユニット

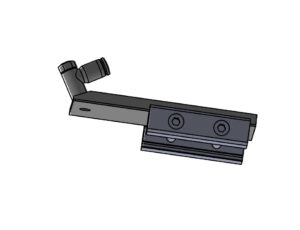

エアパージ
まだまだ沢山のオプションをご用意しております。
目的に合わせて最適な組み合わせをご提案しますので、是非お問い合わせ下さい！
カメラハウジングを使うための便利なアクセサリ類を多数ご用意しております。
ご用途によって様々なアクセサリをご紹介できますでの、お気軽にお問い合わせください。

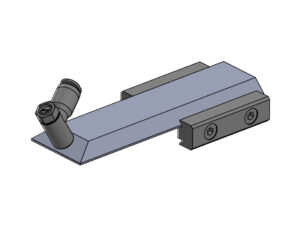

エアパージ
埃や水分を防止！

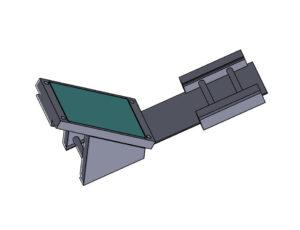

傾斜リフレクター
特定の領域を撮影する場合に
サーモカメラをハウジングするなら大型にお任せ！
サーモカメラをハウジングするには赤外線透過ガラスを使用する必要があります。
大型カメラハウジングにはオプションで赤外線透過ガラス250,000円（税抜）で変更可能です。
サーモカメラを過酷な環境でもご使用いただくことが可能です。
autoVimation社とは？
autoVimation社 は、ドイツを拠点とする産業用カメラに特化したカメラハウジング メーカーです。
過酷環境下での使用を目的に設計されており、高信頼性のハウジングシステムにより
様々なカメラ使用環境に最適なソリューションを提供します。

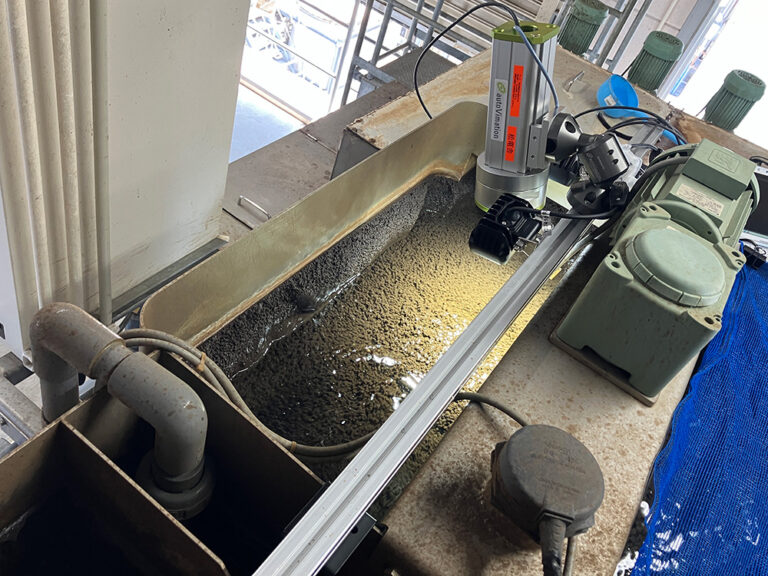

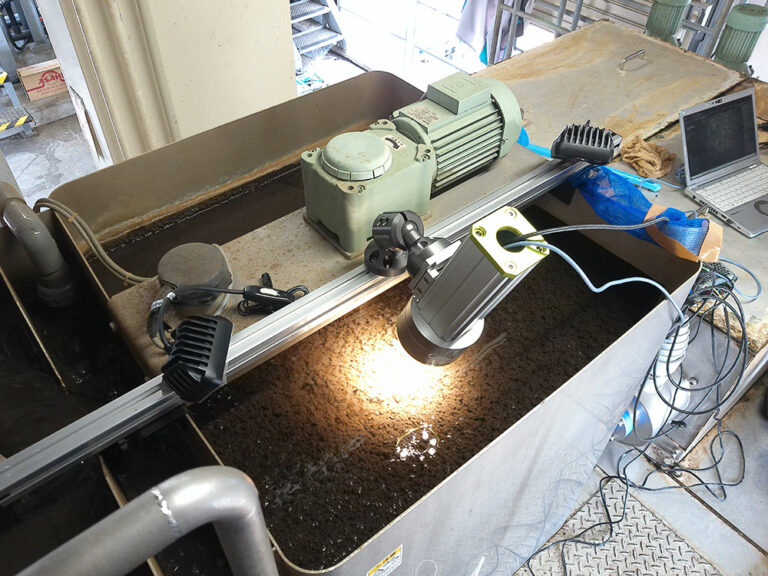

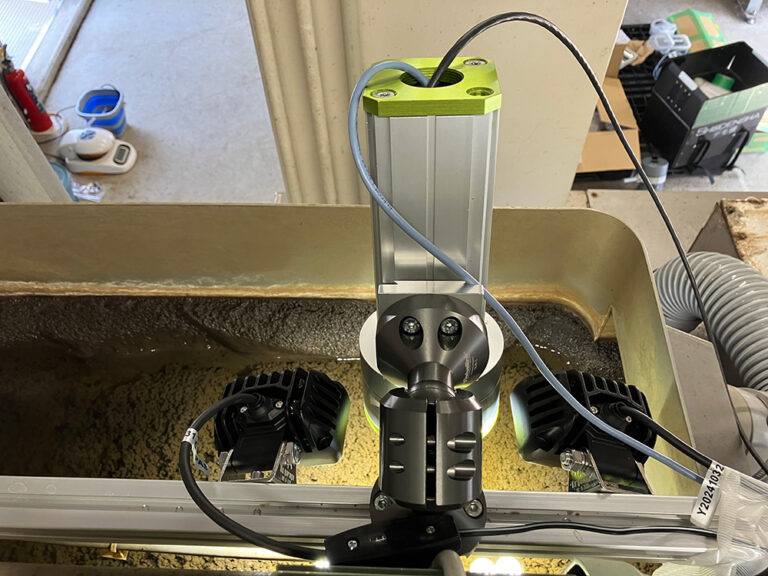

設置事例＜排水処理凝集槽内の凝集フロック防水監視カメラシステム＞
排水処理、凝集槽内の凝集フロック防水監視カメラシステム
凝集槽に橋渡しクランプできるアルミフレームに防水ハウジング、防水照明を配置。
防水対応にしたことで飛沫が飛んでも問題なく、常時監視できるカメラシステムです。
このような場面でカメラハウジング・カメラエンクロージャーは使われます。
その他、厳しい環境下での産業用カメラの使用の際にカメラハウジングは使われます。
様々なカメラハウジングの用途例はこちらでご紹介しております。
また、他社製の産業用カメラ用のカメラハウジング（カメラエンクロージャー）が必要な方は
お問い合わせください。
カメラ・レンズ対応表
カメラ
USBカメラ CSシリーズ
| 型番 | 対応／非対応 |
|---|---|
| CS42-C／41-B | 対応 |
| CS130U-C／B | 対応 |
| CS160-C／B | 対応 |
| CS500U-GC／GB | 対応 |
| CS500-C／B | 対応 |
| CS1200-GC | 非対応 |
| CS1201-GB | 対応 |
| CS1200-C／B | 対応 |
| CS2001-C | 対応 |
| CS2000-B | 非対応 |
GigEカメラ EGシリーズ
| 型番 | 対応／非対応 |
|---|---|
| EG41-C／41-B | 対応 |
| EG130U-C／B | 対応 |
| EG160-C／B | 対応 |
| EG320-C／B | 対応 |
| EG502-C／500-B | 対応 |
| EG1200-GC／GB | 非対応 |
| EG1200-C／B | 対応 |
| EG2001-C／B | 対応 |
GigEカメラ EGシリーズ
| 型番 | 対応／非対応 |
|---|---|
| CHU30-C-RS／B-RS | 対応 |
| CHU135-C-RS／B-RS | 対応 |
| CHG40-C-RS | 対応 |
レンズ
固定焦点レンズ
| 型番 | 対応／非対応 |
|---|---|
| H0514-MP2 | 対応 |
| M0814-MP2 | 対応 |
| M1214-MP2 | 対応 |
| M2514-MP2 | 対応 |
| M3514-MP | 対応 |
| M5018-MP2 | 対応 |
| M7528-MP | 対応 |
600万画素対応固定焦点レンズ
| 型番 | 対応／非対応 |
|---|---|
| M0528-MPW3 | 非対応 |
| M0828-MPW3 | 対応 |
| M1228-MPW3 | 対応 |
| M1618-MPW3 | 対応 |
| M2528-MPW3 | 対応 |
| M3528-MPW3 | 対応 |
| M5028-MPW3 | 対応 |
| M7528-MPW3 | 対応 |
1200万画素対応固定焦点レンズ
| 型番 | 対応／非対応 |
|---|---|
| SM0818M-12MP | 非対応 |
| SM1228M-12MP | 対応 |
| SM1628M-12MP | 対応 |
| SM2528M-12MP | 対応 |
| SM3528M-12MP | 対応 |
| SM5028M-12MP | 対応 |
2000万画素対応固定焦点レンズ
| 型番 | 対応／非対応 |
|---|---|
| SM0826-MP20 | 対応 |
| SM1226-MP20 | 対応 |
| SM1624-MP20 | 対応 |
| SM2520-MP20 | 対応 |
| SM3522-MP20 | 対応 |
| SM5024-MP20 | 対応 |
ダウンロード
Dimension drawing
-
（pdf／147 KB）
-
（zip／75 KB）
よくある質問
オプション

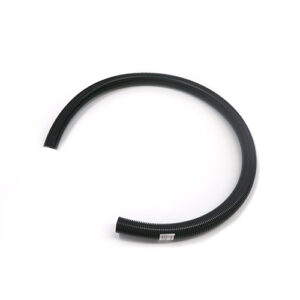

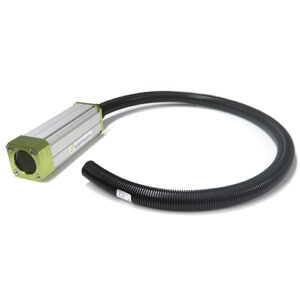

カメラハウジング用ケーブル保護チューブ
TU-PA28M32-2m
10,000円(税抜)
●ハウジング背面のコネクタにワンタッチで接続可能
●工具や充填剤なしにコネクタ部IP69Kを満たします。
※ハウジングボディ自身の防水防塵規格もご確認ください。
●1m以上1m単位（2,000円（税抜）／m）で購入可能です。

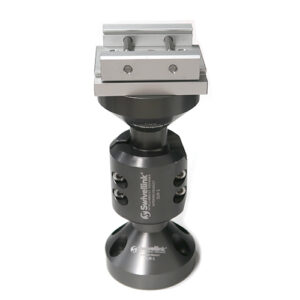

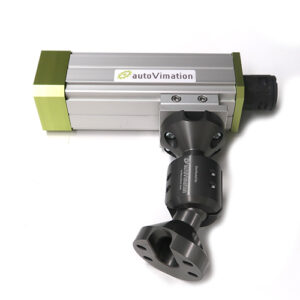

カメラハウジング用固定マウント
SLM-5.160.000
39,000円(税抜)
●カメラハウジングを装置などに固定するためのマウント
●稼働部が多く、柔軟な設置、カメラ搭載後の位置の微調整が可能。
エアーパージ
ORC-50.100.011
49,000円(税抜)
●フロントウィンドウのほこりやくもりを最小限に抑えます。
