ビームプロファイラ　（株式会社光響製）

実用的なビーム計測のシステムが低コストで簡単に構築可能！

●ビームプロファイルやビーム径を簡単測定！
●ソフト1台に複数カメラを接続可能！
※パソコン1台につき1ソフト（1ライセンス）
●USBカメラCSシリーズに対応

Inquire about products

●USBカメラCSシリーズに対応

製品の特長

市販のCMOSカメラに対応

市販の安価なカメラをビームプロファイラとして利用することができます。
※1台のソフトに複数のカメラの接続が可能です。

・パルス光の測定にはトリガー付きカメラが適しています。
・ CWレーザーやナノ秒レーザーの測定には、カバーガラスなしのカメラが適しています。
・ CCDカメラは波長1320 nmまで感度がありますが、ビームプロファイル測定には誤差が生じます。
　 1100 nm以上の長波長帯域を精度よく計測するには、赤外線カメラの使用をお勧めします。

USBカメラ「CSシリーズ」がビームプロファイラに！

本ソフトウェアには、松電舎製USBカメラのCSシリーズが対応しております。
⇒USBカメラ「CSシリーズ」はコチラ

【CSシリーズ使用時の注意点】
CSシリーズはLaseView 6.9.4.0以降で動作します。

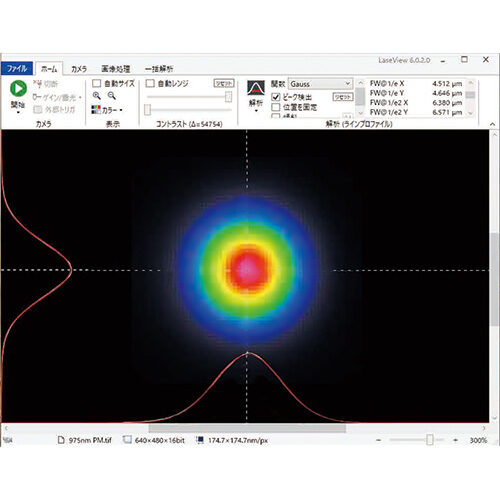

豊富な機能と測定項目

・画像ロギング機能
・ビーム径の測定
・ビームの空間的な強度分布の測定
・M2の測定
・ビーム広がり角の解析
・30μm以下の微小ビームの測定
・ヒストグラム表示
・リアルタイムな画像平均化機能
・ビームポインティング経時変化の解析
・リアルタイムなコントラスト調整機能（16bit、65536階調の広いダイナミックレンジ）
・画像バッファ機能（複数の画像をメモリ上に蓄積し順次表示可能）

ビームプロファイラでの計測例（一例）

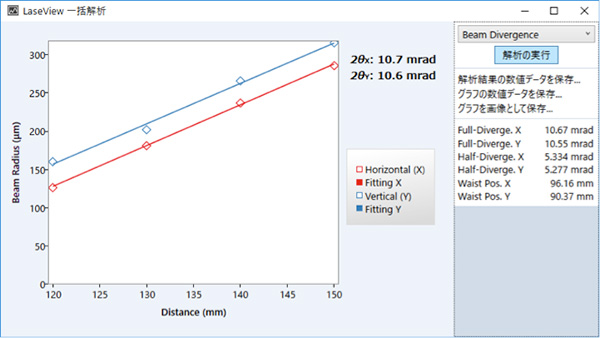

・ビーム広がり角解析

光伝搬特性に関わる重要なパラメーターであるビーム広がり角（ダイバージェンス）を、標準機能で手軽に測定することができます。

・ビームポインティング

ビーム安定性に関わる重要なパラメーターであるビームポインティング経時変化を、標準機能で手軽に測定することができます。

仕様

動作環境

対応OS	Windows 10、11（64bit）
CPU	Core-i5相当　または　2.0GHz以上
メモリ	8GB以上(64bit)
ディスプレイ	フルカラー1280×1024以上
インターフェイス	USB2.0以上　1ポート

製品仕様

計測可能な最小ビーム径	2μm～
計測可能な最大ビーム径	～200mm
測定可能な最大パワー	～600W
画像保存形式	TIFF形式
