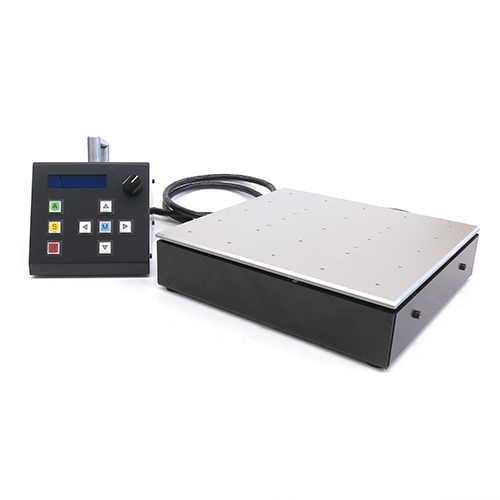

XY stage
ティーチングXYテーブル
¥ 490,000 + tax
- Free demo machine rental
PC不要！誰でも簡単にティーチング設定！
PC不要！誰でも簡単にティーチング設定！
位置出しに便利な電動XYテーブル。
外部との連動も簡単に設定可能
製品の特長
ティーチングXYテーブル KB-2525 の特長
ボタンで検査ポイントを設定します。
設定可能な検査ポイントは10ポイントです。

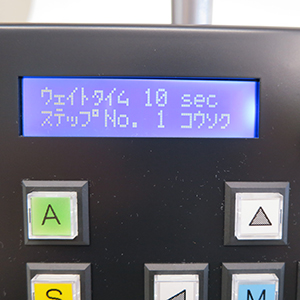

各設定位置で停止する時間（ウェイトタイム）は
1秒～10秒まで指定できます。
テーブルが動く速度は低速、中速、高速から選択できます。
切替スイッチで簡単に設定できます。
設定ポイントを逆から移動するリバースモードもあります。

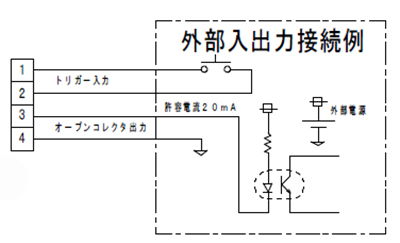

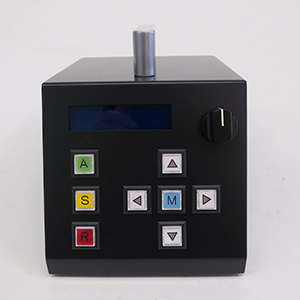

トリガー入力はコントロールボックスの
ステップスイッチと連動。
動作例
仕様
| 型番 | KB-2525 |
|---|---|
| 移動範囲 | 128×138mm |
| 移動速度 | 低速 : 5mm/s, 中速 : 30mm/s, 高速 : 60mm/s |
| 分解能 | 0.1mm |
| 繰り返し精度 | ±0.1mm |
| 位置決め精度 | ±0.1mm |
| 設定可能 検査ポイント数 | 10ポイント |
| 耐荷重 | 1kg |
| 重量 | 3.5kg |
| テーブル寸法 | 250×250×65mm |
| 付属品 | XYテーブル部、制御ボックス、ACアダプタ |
関連製品

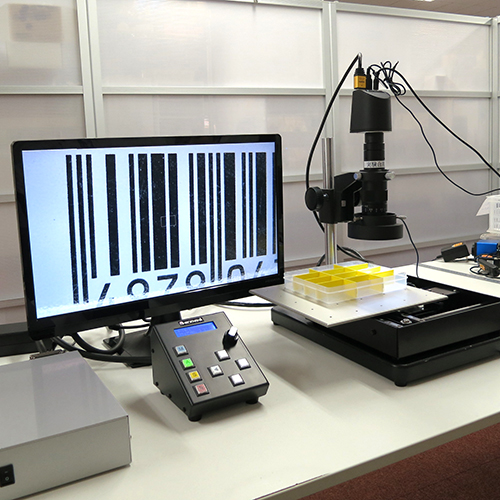

オートフォーカスマイクロスコープとの使用例
＜組み合わせ例＞
オートフォーカスマイクロスコープ TG200AHDL1との組み合わせでの使用例
セミカスタムについて
ステージサイズ、取り付けネジピッチ等をお客様のご希望でセミカスタム制作いたします。
セミカスタムなのであらゆる局面で使用できます。
