試料回転機付き研磨機（IMT社製） IMP2-SPL1

¥ 1,465,500 + tax

研磨機IMP2に試料回転機を取り付けた
自動研磨が可能な研磨機です！

●個別荷重方式を採用！
●平行度を失わずにワークの切削が可能！
●半自動研磨可能、ループリケーター標準付属！

※梱包費、送料（車上渡し）、現地説明費は別途お見積します。
※電源、給排水接続に必要な備品、設備、施工工事は含まれません。

製品の特長

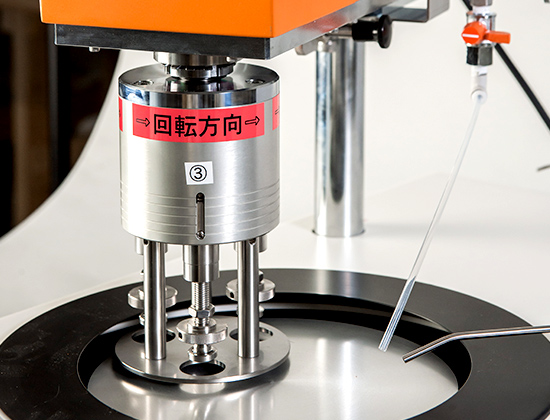

電子材料等を観察ライン(viaホール等)まで削り込む時、個別荷重方式を採用することにより、
目標位置まで達した試料から順次取り出していくことができます。
最大3個の試料のセットが可能です。

個別荷量方支では試料の研磨面が傾斜したり、ペンシル状になってしまうことがあります。

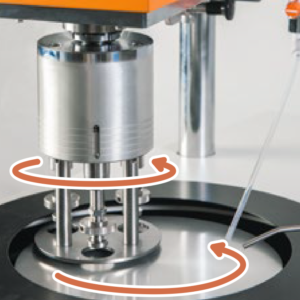

SP-L1はホルダーの回転数の変更が可能なため、研磨推奨理論に基づき、ホルダーとディスクを
同方向に同じ回転数で回転させることでワークの平行度を失わずに研削することができます。

粗研磨　研磨紙 or 研磨パッド	Disc回転数 200pm/Holder200pm
精研磨　ダイヤ + 琢磨紙	Disc回転数 65-150pm/Holder65-165pm

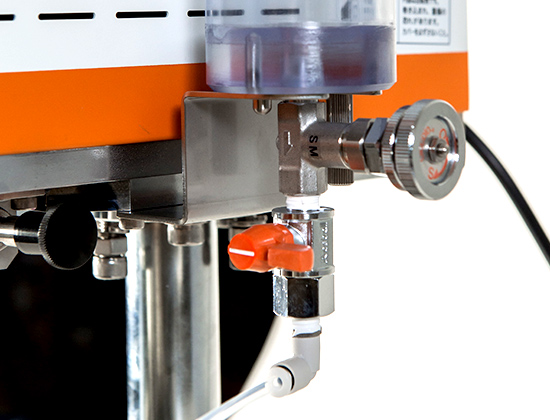

点滴量調整機能と、開閉バルブも付いた潤滑材滴下ユニット
「ルーブリケーター」が標準で付属しております。

回転数	0～200rpm　可変式（50/60Hz共通）
試料数	1～3個
過圧力	試料1個に対し、10～40N（スプリング式個別荷重
試料ホルダー	φ25ｍｍ×3個が付属 ※特注サイズのホルダー、特殊冶具は要相談
ルーブリケーター	標準付属（流量アナログ調整式）
電源	単相100Vまたは単相200-220V ※IMP2のコンセントに差込み　75Wモーター
寸法	W460×D655(排水口まで)×H550(ヘッド上昇時685)mm, 50kg ※IMP2にSPL1を装着した時の数値です

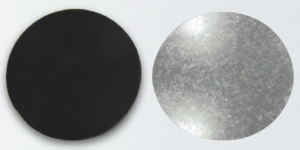

円板サイズ	研磨円板: Φ223mmまたはΦ200mm 琢磨円板: Φ200mm マグネティックサーフェス円板: Φ200mm付属オクトプレート:Φ200mm付属
回転数	50～400rpm　可変式（50/60Hz共通）
給水・排水機能	給水コックによる開閉（給水・排水ホース付き）
電源	単相 100V または単相200-220V (50/60Hz) 200Wギヤードモーター

試料研磨用に高品質の消耗品を販売しております。

4,000円～6,100円（税抜）

型式	サイズ（外径）	粒度（#）	基材	価格（税抜）
S31TO-20060-WA	200mm	60	WA	5,200円
S31TO-20080-WA		80		5,200円
S31TO-200120-WA		120		4,000円
S31TO-200220-WA		220		4,000円
S31TO-200400-WA		400		4,000円
S31TO-200500-WA		500		4,000円
S31TO-200600-WA		600		4,000円
S31TO-200800-WA		800		4,000円
S31TO-2001000-WA		1000		4,500円
S31TO-2001200-WA		1200		5,000円
S31TO-2001500-WA		1500		5,200円
S31TO-2002000-WA		2000		6,100円
