Line scan camera

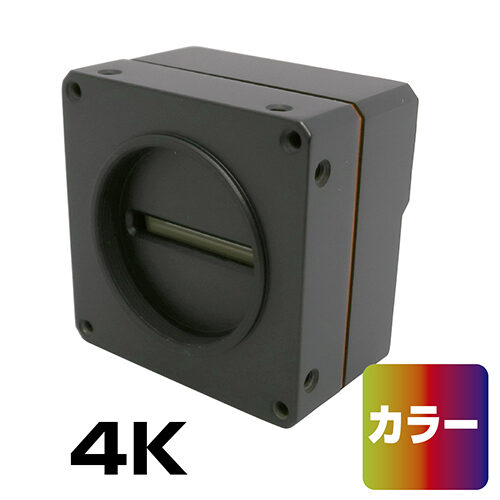

ラインスキャンカメラ（4K・カラー）
¥ 240,000 + tax
- Free demo machine rental
検査精度を一段引き上げる、4Kライン解像度
●1列のライン上に対象物を撮像し、1枚の画像に合成するカメラ
●円柱状のもの、サイズの大きいもの、微細なものなどの観察に最適
●M42マウント仕様
●外部トリガー入力／ストロボ信号端子付
●汎用I/O端子付
※別途PoE電源必要です。（クラス0）
※レンズが別途必要です。
製品の特長
What is a line-scan camera?
Line-scan cameras and Area cameras
● Industrial cameras primarily consist of area cameras and line-scan cameras.
● Area cameras capture two-dimensional images, much like a standard camera.
● Line-scan cameras feature a single row of sensors; they capture images of the object line-by-line—similar to a document scanner—and generate a complete image by stitching these lines together.
What Line-Scan Cameras Make Possible
1.Observation of the cylindrical shape
2.A wide, glossy work surface
仕様
| 型番 | EG042CL-C |
|---|---|
| カラー | カラー |
| 解像度 | 4K |
| ピクセル数 | 4096×2 |
| ピクセルサイズ | 7μm |
| ラインレート | 28kHz ※映像形式：Bayer RG 8 / Bayer RGBB 8 / Mono 8 |
| イメージセンサー | CMOS |
| 映像形式 | Bayer・RGB |
| 電源 | DC12～DC24Vもしくは PoE（クラス0） |
| 消費電力 | DC12V時定格6.6W |
| サイズ／重量 | 62mm × 62mm × 41mm（コネクタ突起含まず）／約280g |
| マウント | M42マウント |
| インターフェース | GigE |
| 対応OS | Windows 10、11 |
| 温度環境（周囲温度） | 動作時 -20℃～55℃ 保管時 -30℃～80℃ |
| 認証 | CE / FCC / RoHS |
付属品
- CD-ROM（ドライバ・SDK・取扱説明書PDFファイル）
- 三脚アダプタ
※カメラ用電源は別売です。
ダウンロード
Dimension drawing
-
（pdf／67 KB）
-
（zip／534 KB）
よくある質問
オプション
M42-F mount adapter Ring
HA-M42F
13,000円（税抜）
●F-mount lenses can be mounted on M42-mount line-scan cameras.
LAN Cable 1m （CAT6 compliant）
LANE-1m
1,200円（税抜）
●We offer various lengths; please contact us for details.
Trigger cable required for I/O control
12-pin trigger cable 3m
C-H12p-3M
10,000円（税抜）
12-pin trigger cable 5m
C-H12p-5M
11,800円（税抜）
12-pin trigger cable 10m
C-H12p-10M
22,000円（税抜）
