ラインスキャンカメラ

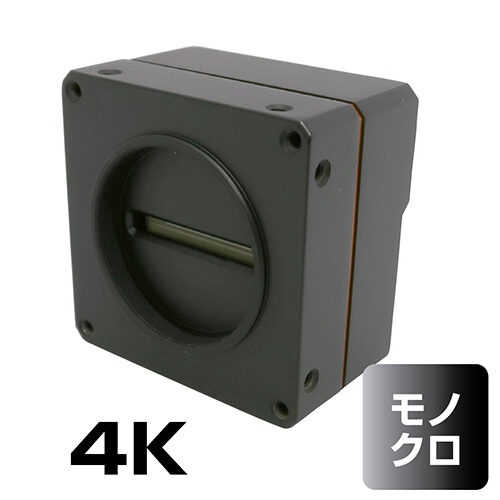

ラインスキャンカメラ（4K・モノクロ） EG042CL-B
¥ 240,000 + tax
- デモ機無料貸出
検査精度を一段引き上げる、4Kライン解像度
●1列のライン上に対象物を撮像し、1枚の画像に合成するカメラ
●円柱状のもの、サイズの大きいもの、微細なものなどの観察に最適
●M42マウント仕様
●外部トリガー入力／ストロボ信号端子付
●汎用I/O端子付
※別途PoE電源必要です。（クラス0）
※レンズが別途必要です。
製品の特長
ラインスキャンカメラとは？
ラインスキャンカメラとエリアカメラ
●工業用途のカメラには主にエリアカメラとラインスキャンカメラがあります。
●エリアカメラは一般的な写真を撮るように面状の像を撮像します。
●ラインスキャンカメラは素子が一列で、スキャナーのイメージで線上に対象物を撮像し、それらを合わせることで画像を生成します。
ラインスキャンカメラだからできること
1.円柱形状の観察
2.光沢のある広いワーク
仕様
| 型番 | EG042CL-B |
|---|---|
| カラー | モノクロ |
| 解像度 | 4K |
| ピクセル数 | 4096×2 |
| ピクセルサイズ | 7μm |
| ラインレート | 28kHz ※映像形式：Mono 8 |
| イメージセンサー | CMOS |
| 映像形式 | Mono |
| 電源 | DC12～DC24Vもしくは PoE（クラス0） |
| 消費電力 | DC12V時定格5.8W |
| サイズ／重量 | 62mm × 62mm × 41mm（コネクタ突起含まず）／約280g |
| マウント | M42マウント |
| インターフェース | GigE |
| 対応OS | Windows 10、11 |
| 温度環境（周囲温度） | 動作時 -20℃～55℃ 保管時 -30℃～80℃ |
| 認証 | CE / FCC / RoHS |
付属品
- CD-ROM（ドライバ・SDK・取扱説明書PDFファイル）
- 三脚アダプタ
※カメラ用電源は別売です。
ダウンロード
Dimension drawing
-
（pdf／67 KB）
-
（zip／534 KB）
よくある質問
オプション
M42-Fマウント変換リング
HA-M42F
13,000円（税抜）
●FマウントレンズをM42マウントのラインスキャンカメラに装着可能です
LANケーブル 1m （CAT6準拠）
LANE-1m
1,200円（税抜）
●各種長さをご用意しております、詳細はお問い合わせください。
I/O制御に必要なトリガーケーブル
トリガーケーブル12ピン 3m
C-H12p-3M
10,000円（税抜）
トリガーケーブル12ピン 5m
C-H12p-5M
11,800円（税抜）
トリガーケーブル12ピン 10m
C-H12p-10M
22,000円（税抜）
