Measuring Microscope
- Recommended Products

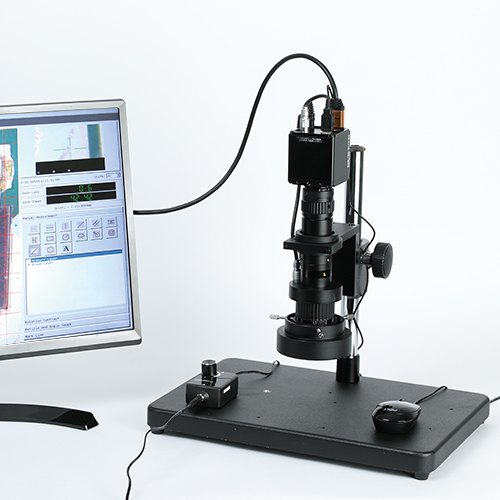

測定マイクロスコープ（中倍率） CT200HD
¥ 520,000 + tax
- Free demo machine rental
- 20xー165x
- Save Still Image
- Measurement function
- No PC required
校正作業はもういらない！
モニタにつなげば即計測！
校正、設定ミス、再現性…
計測のお悩みをまとめて解決！
●校正データ内蔵
●倍率変更に連動して校正値も自動切り替え
●再現性がとれる“ピタっと計測”搭載
●多機能計測、計測データのExcel出力、ライン表示機能など機能豊富！
倍率は20～165倍
※21.5インチモニター換算の計算値
※モニタは付属しておりません。
製品の特長
ココがすごい！本機種の大きな特長
- 校正データ内蔵！
- 倍率を変えると校正値も自動切り替え！
- 計測時間・計測誤差を大幅に軽減“ピタっと計測”機能！
1. 校正データ内蔵！
カメラに各倍率毎の校正データが内蔵されています。
校正を行う必要がなく、届いたらモニタにつなぐだけですぐ計測可能です。

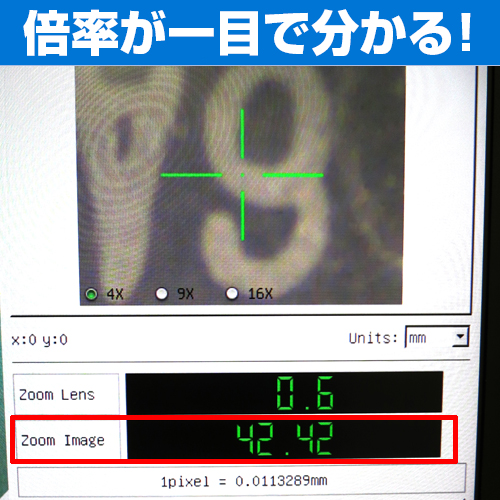

2. 倍率を変えると校正値も自動切り替え！

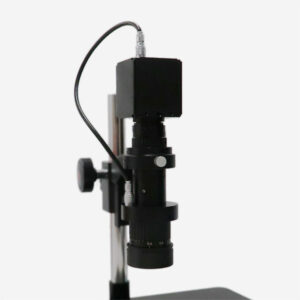

ハイエンドなマイクロスコープと同様、カメラ・レンズが一体式！
そのため、レンズの倍率を変更するだけで、校正データも自動で切り替わります。
設定忘れや設定ミスの心配なく計測作業が行えます！
3. 計測時間・計測誤差を大幅に軽減“ピタっと計測”機能！
自動でエッジを検出し、マウスクリックをするとエッジに『ピタっと』合います。
マウスで正確に計測部に合わすことなく計測できるため、計測時間が短縮できます。
計測者による誤差も大幅に軽減でき、再現性がある計測ができます。
その他の機能

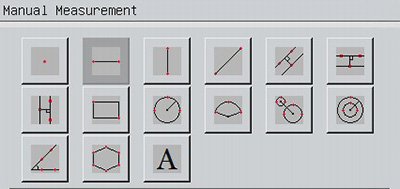

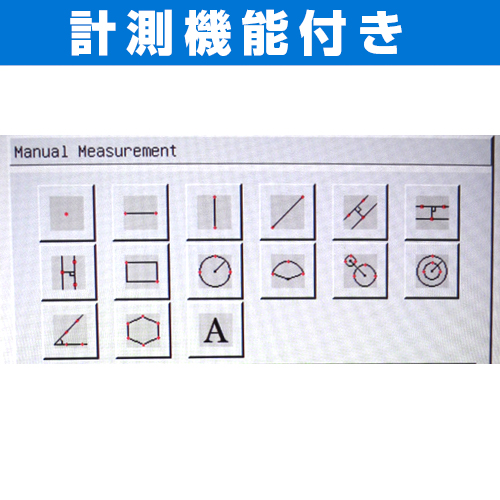

豊富な計測機能
【計測項目】
・2点間距離 ・平行線間距離 ・多角形周長・面積 ・円半径・周長・面積
・円弧角度・半径 ・2円間距離 ・角度 ・テキスト挿入
図形描画レイヤー機能
対象物にあわせて書いた図形をレイヤーに保存することが可能です。

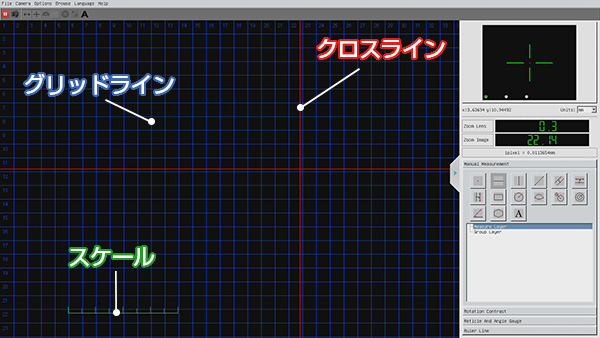

ライン・スケール表示
画像保存

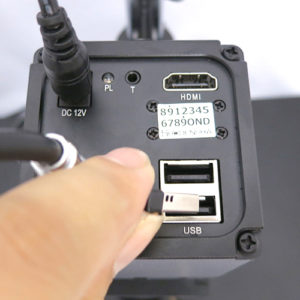

USBメモリスロットル付！
付属のUSBメモリに静止画を保存できます。
（画像保存はJPEG/BMP形式選択可能）
＊注：USBメモリは32GB以下のものをご使用ください。
PC不要！モニタにつなげば使用可能
付属のHDMIケーブルでフルハイビジョンモニタに接続すれば、すぐに使用できます。
校正データについて

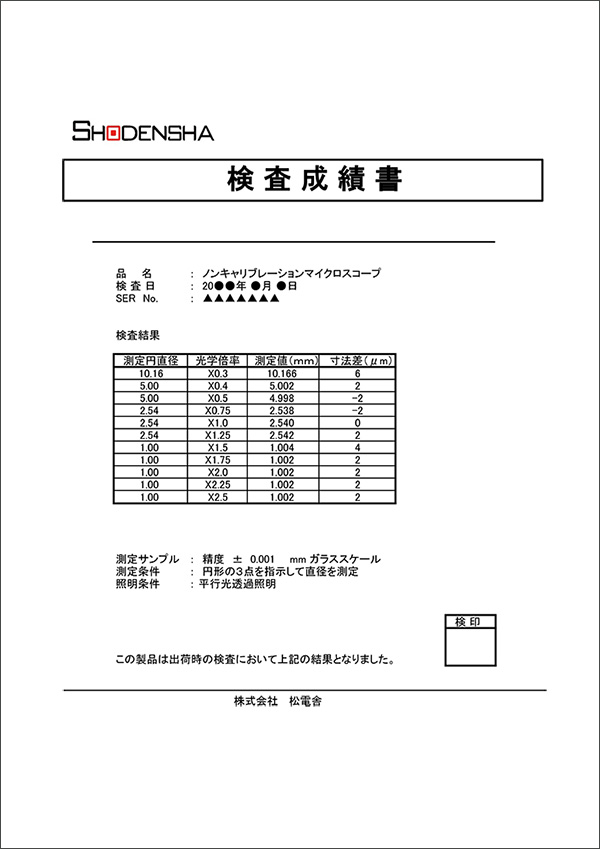

校正証明書付きのガラススケールを用いて校正データを作成しております。
マイクロスコープには、検査証明書が付属します。
（下記の画像は精度の一例です。）
仕様
全体仕様
| トータル倍率 | 20倍-165倍 ※倍率は21.5インチモニタ換算の計算値 |
|---|---|
| 視野範囲 | 22mm×12.4mm （20倍時） |
| 2.7mm×1.5mm （165倍時） | |
| 作動距離 | 75mm ※倍率に関わらずほぼ一定です。 |
| 撮像素子 | 1/2.8”CMOS |
| ピクセルサイズ | 3.75μm×3.75μm |
| 解像度 | 1920×1080（フルハイビジョン） |
| 記録媒体 | USBメモリ（最大32GB） |
| 記録ファイル形式 | 静止画：jpeg / bmp |
| フレームレート | 60fps |
全て標準装備
・マウス
・HDMIケーブル
・USBメモリ
・ACアダプタ
ダウンロード
Dimension drawing
-
（pdf／677 KB）
-
（zip／3 MB）
-
（pdf／75 KB）
-
（zip／464 KB）
よくある質問
オプション
専用の精度確認用ガラススケールをオプションでご用意

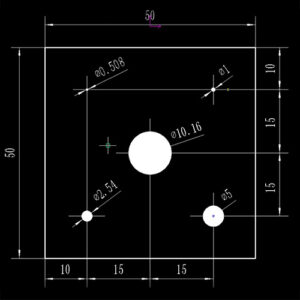

校正用ガラススケール
（φ0.508ｍｍ・1ｍｍ・2.54ｍｍ･5ｍｍ･10.16ｍｍ）
GS-5C
38,000円(税抜)

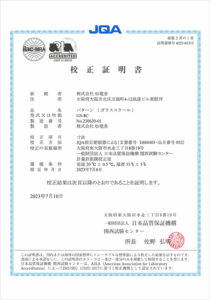

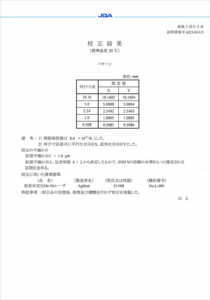

校正証明書、試験成績書をお付けすることができます。（有償）
校正は JQA A2LAとなります。
本ガラススケールは校正円のためJCSSは取得できません。
