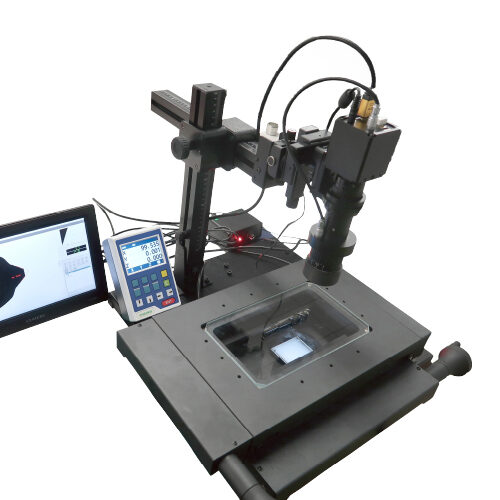

大型XYステージ付き測定マイクロスコープ CT200HD-H50XY100LM

¥ 1,640,000 + tax

40倍ー330倍
静止画保存
計測機能付
PC不要

XYステージの可動量200㎜×100㎜
大きい対象も小さな測定箇所もこれ1台でバッチリ測定！

●200×100㎜可動で大きい対象物も測定可能！
●倍率変更に連動して校正値も自動切り替え

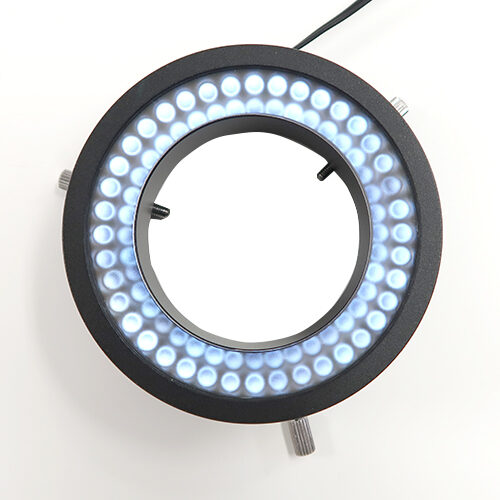

●高輝度LEDリングと平行光透過照明がセット
●多機能計測、ライン表示機能など機能豊富！
●PC不要！

※モニタは付属しておりません。
※送料が別途かかります。

Inquire about products

製品の特長

ココがすごい！測定マイクロスコープの大きな特徴

測定顕微鏡とマイクロスコープのいいとこ取り！
測定顕微鏡の高精度とマイクロスコープの扱いやすさ！

大きな測定箇所はステージで測定！
細かい測定箇所はマイクロスコープ内蔵の測定アプリで測定！

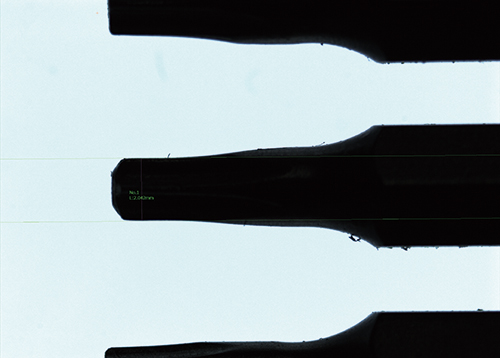

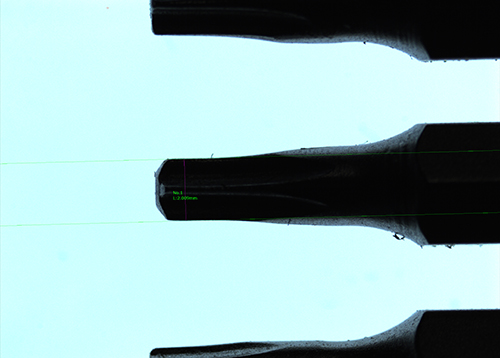

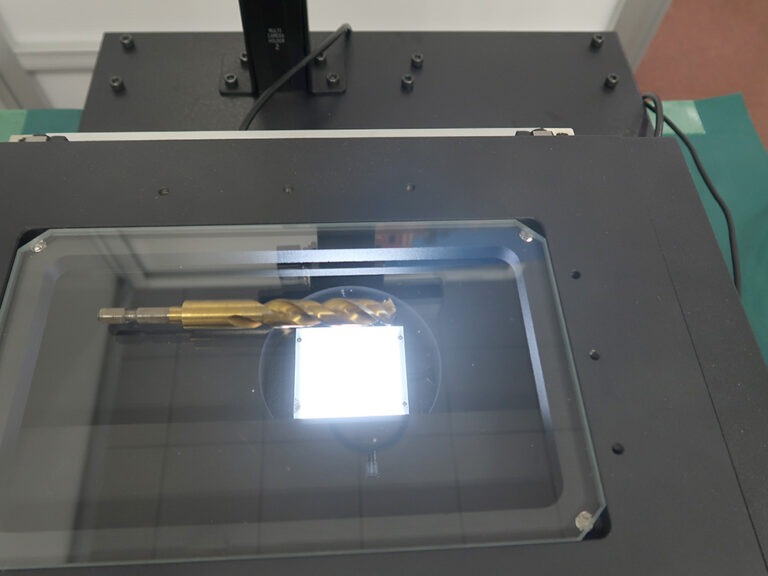

平行光透過照明を搭載

平行光透過照明は対象物を後ろから照らす際に直線性の光となる為

光の回り込みが少なく、輪郭をはっきりと表現することが出来ます。

倍率を変えると校正値も自動切り替え！

レンズの倍率を変更するだけで、校正データも自動で切り替わります。
設定忘れや設定ミスの心配なく計測作業が行えます！

計測時間・計測誤差を大幅に軽減“ピタっと計測”機能！

自動でエッジを検出し、マウスクリックをするとエッジに『ピタっと』合います。
マウスで正確に計測部に合わすことなく計測できるため、計測時間が短縮できます。
計測者による誤差も大幅に軽減でき、再現性がある計測ができます。

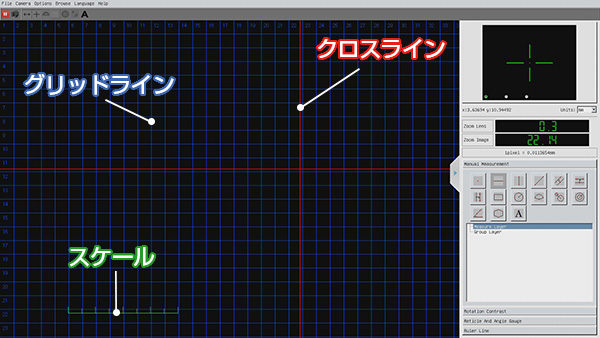

ライン・スケール表示

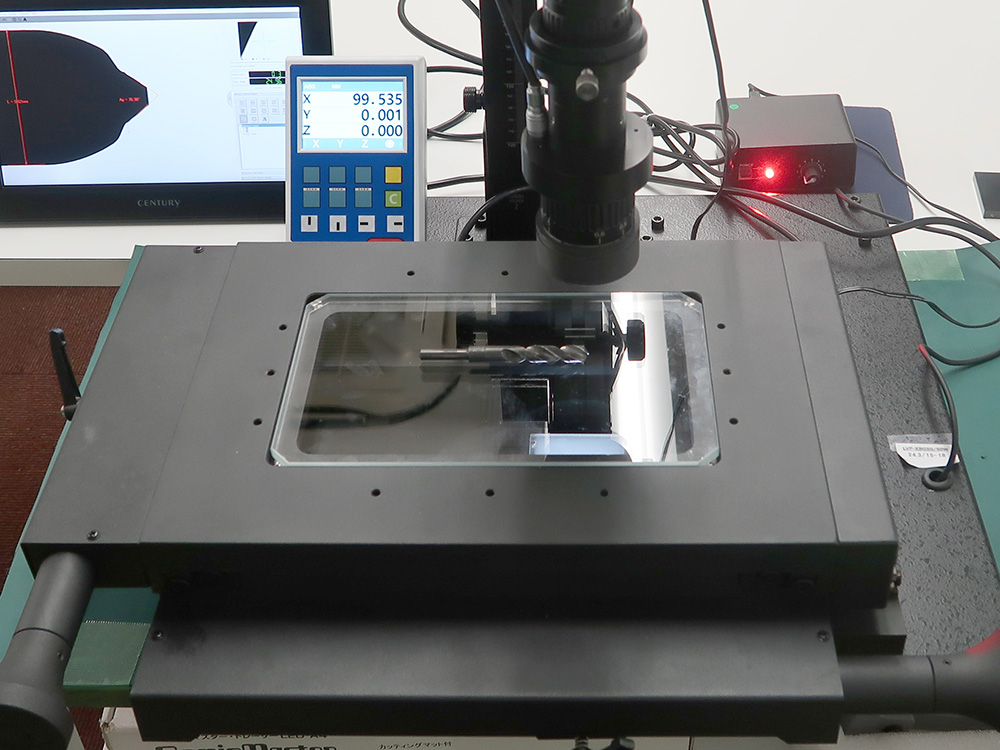

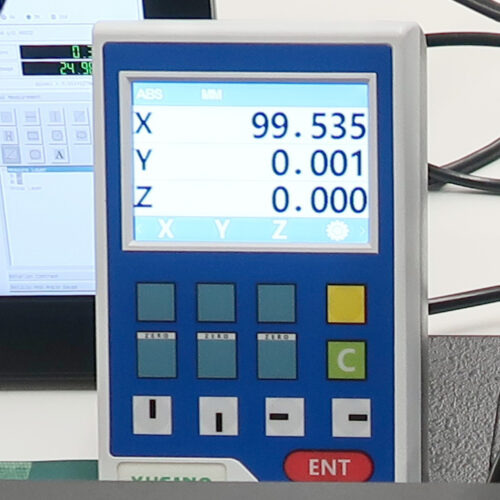

高精度のXYステージ/表示器

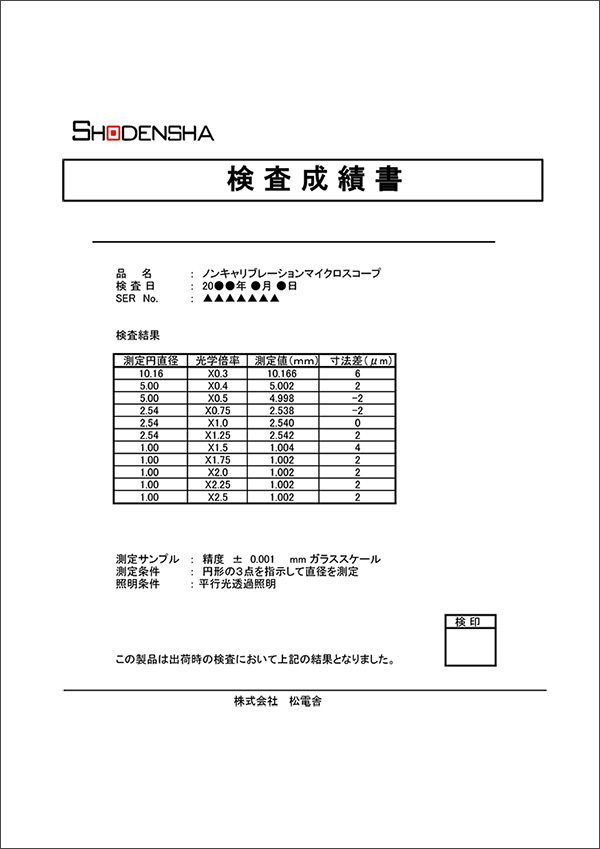

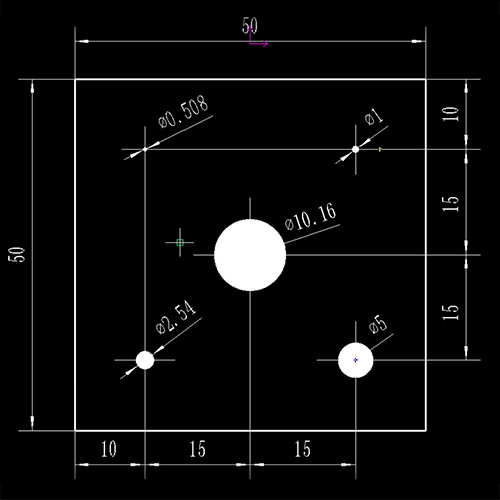

校正データについて

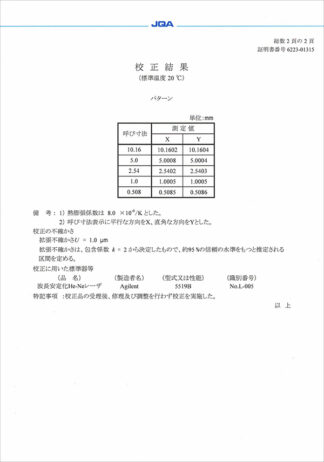

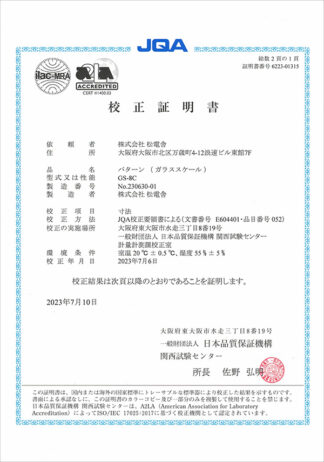

校正証明書付きのガラススケールを用いて校正データを作成しております。

仕様

型番	CT200HD-H50XY100LM
倍率	40倍-330倍　※倍率は21.5インチモニタ換算の計算値
視野範囲	11mmx6.2mm　（40倍時） 1.3mmx0.7mm　（330倍時）
作動距離	75mm　※倍率に関わらずほぼ一定です。
インターフェース	HDMI
撮像素子	1/2.8”CMOS
画素数	200万画素
ピクセルサイズ	3.75μmx3.75μm
解像度	1920×1080（フルハイビジョン）
記録媒体	USBメモリ（最大32GB）
記録ファイル形式	静止画：JPEG／BMP
フレームレート	60fps

ステージ仕様

ステージ移動量	200mm×100mm
ハンドル1回転	4mm
XY測定精度	3+L（移動量）/150μm
デジタル表示	XY1μm
テーブルガラス面サイズ	245mm×145mm
