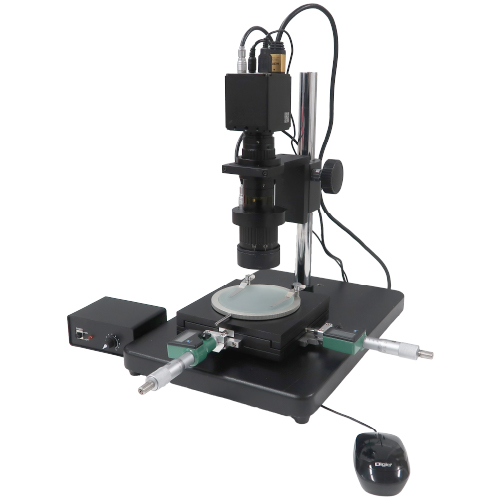

寸法測定マイクロスコープ（高倍率） CT200HD-H50TD

¥ 716,000 + tax

デモ機無料貸出
40倍ー330倍
静止画保存
計測機能付
PC不要

測定顕微鏡や投影機代わりに使える寸法測定マイクロスコープ

校正、設定ミス、再現性…
計測のお悩みをまとめて解決！

●校正データ内蔵
●倍率変更に連動して校正値も自動切り替え
●再現性がとれる“ピタっと計測”搭載
●多機能計測、計測データのExcel出力、ライン表示機能など機能豊富！

倍率は40～330倍
※21.5インチモニター換算の計算値

※モニタは付属しておりません。

Inquire about products

製品の特長

ココがすごい！本機種の大きな特長

校正データ内蔵！
倍率を変えると校正値も自動切り替え！
計測時間・計測誤差を大幅に軽減“ピタっと計測”機能！
平行光透過照明＋デジタルマイクロメーター使用で寸法測定に特化
大きな対象物はステージを移動することで測定

1. 校正データ内蔵！

カメラに各倍率毎の校正データが内蔵されています。
校正を行う必要がなく、届いたらモニタにつなぐだけですぐ計測可能です。

2. 倍率を変えると校正値も自動切り替え！

ハイエンドなマイクロスコープと同様、カメラ・レンズが一体式！
そのため、レンズの倍率を変更するだけで、校正データも自動で切り替わります。

設定忘れや設定ミスの心配なく計測作業が行えます！

3. 計測時間・計測誤差を大幅に軽減“ピタっと計測”機能！

自動でエッジを検出し、マウスクリックをするとエッジに『ピタっと』合います。
マウスで正確に計測部に合わすことなく計測できるため、計測時間が短縮できます。
計測者による誤差も大幅に軽減でき、再現性がある計測ができます。

4. 平行光透過照明＋デジタルマイクロメーター使用で寸法測定に特化！

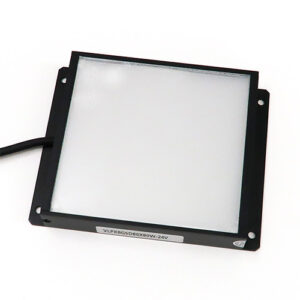

●平行光透過照明は寸法計測に最適

照明部にスリットが埋め込まれており、
平行の光が照射できるため対象物への
光の回り込みを少なくできます。
輪郭が鮮明になり、エッジが強調される
ため寸法計測やピンホール検査に最適です。

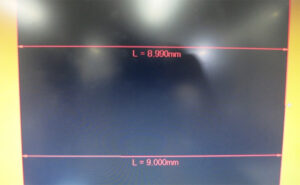

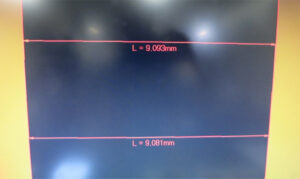

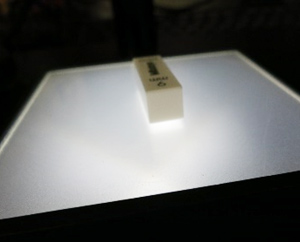

幅9mmのブロックゲージを測定

ガラススケール程度であれば、どちらの照明でも問題ありません。
しかし、対象物に厚みがある場合、平行透過照明をおすすめします。

●デジタルマイクロメーター付きXYステージ

・ステージサイズ：150x150mm
・移動量：25x25mm
・回転テーブル付き
・ガラス板、観察板のサイズ：φ100mm
・デジタルマイクロメータ最小表示量：0.001mm
・目量：0.01mm
・最大許容誤差：±3μm

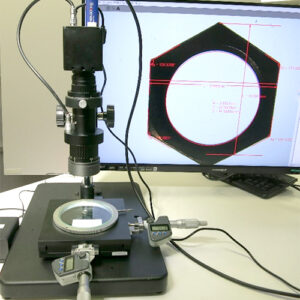

●平行光透過照明＋デジタルマイクロメーター

マイクロスコープは同一画面内であれば
●任意のポイントをクリックだけで測定
●角度、面積、円の中心間距離等様々な測定が可能
の2つのメリットがあります。

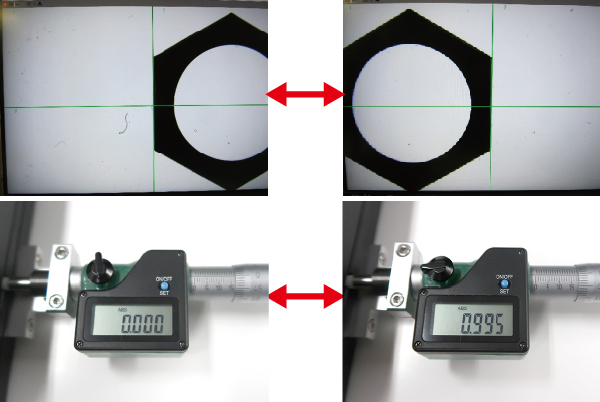

5. 大きな対象物はステージを移動することで測定

同一画面に入らない大きな測定箇所は投影機と同じように
付属のステージを移動することで測定可能になります。

投影機とマイクロスコープの違い（技術サイトが開きます）
測定顕微鏡とマイクロスコープの違い（技術サイトが開きます）

その他の機能

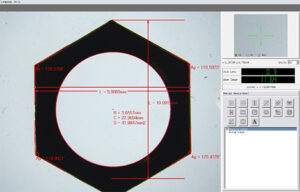

豊富な計測機能

【計測項目】

・2点間距離・平行線間距離・多角形周長・面積・円半径・周長・面積
・円弧角度・半径・2円間距離・角度・テキスト挿入

図形描画レイヤー機能

対象物にあわせて書いた図形をレイヤーに保存することが可能です。

ライン・スケール表示

画像保存

USBメモリスロットル付！
付属のUSBメモリに静止画を保存できます。
（画像保存はJPEG/BMP形式選択可能）
＊注：USBメモリは32GB以下のものをご使用ください。

PC不要！モニタにつなげば使用可能

付属のHDMIケーブルでフルハイビジョンモニタに接続すれば、すぐに使用できます。

校正データについて

校正証明書付きのガラススケールを用いて校正データを作成しております。

マイクロスコープには、検査証明書が付属します。
（下記の画像は精度の一例です。）

仕様

全体仕様

トータル倍率	40倍-330倍　※倍率は21.5インチモニタ換算の計算値
視野範囲	11mm×6.2mm　（40倍時）
視野範囲	1.3mm×0.7mm　（330倍時）
作動距離	75mm　※倍率に関わらずほぼ一定です。
撮像素子	1/2.8”CMOS
ピクセルサイズ	3.75μm×3.75μm
解像度	1920×1080（フルハイビジョン）
記録媒体	USBメモリ（最大32GB）
記録ファイル形式	静止画：jpeg / bmp
フレームレート	60fps

全て標準装備

・レンズ一体型カメラ
・マウス
・HDMIケーブル
・USBメモリ
・ACアダプタ

よくある質問

オプション

専用の精度確認用ガラススケールをオプションでご用意

校正用ガラススケール
（φ0.508ｍｍ・1ｍｍ・2.54ｍｍ･5ｍｍ･10.16ｍｍ）
GS-5C

38,000円(税抜)

校正証明書、試験成績書をお付けすることができます。（有償）

校正は　JQA　A2LAとなります。
本ガラススケールは校正円のためJCSSは取得できません。
