溶接脚長ハンディ3Dスキャナー（株式会社コムビック製）

¥ 988,000 + tax

Free demo machine rental

レーザ光をあてるだけ！
非接触で溶接ビード（脚長）を瞬時に計測

Inquire about products

製品の特長

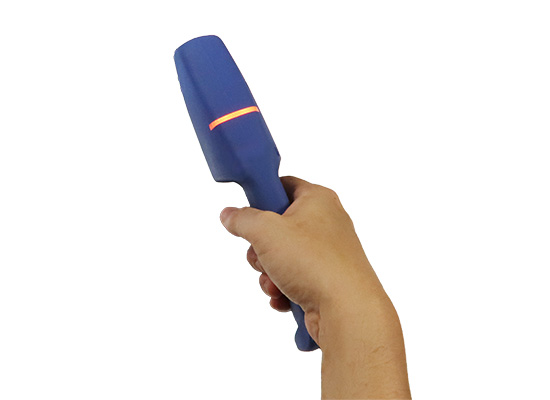

ハンディタイプで手軽に計測
非接触で簡単に計測

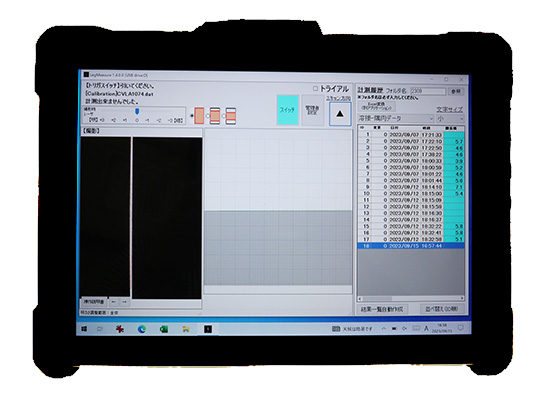

脚長計測結果を瞬時に表示・保存

複雑な設定は不要！手軽に計測可能です。

USB1本で接続完了！

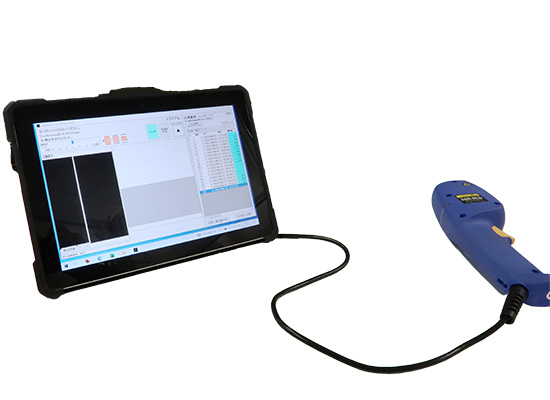

パソコンやタブレットにUSB接続するだけ！
本体に入っているアプリケーションを、インストールすればすぐに操作可能です。

ハンディタイプだから扱いやすい！
今まで測りにくかった狭いスペースでも計測できます。
計測はトリガスイッチの操作だけ！
溶接ビード（溶接痕の盛上り）にかざして、トリガスイッチを操作して計測できます。

技術は不要！？不慣れな方でも計測可能です。

ノギス・専用ゲージは不要！
溶接脚長ハンディ3Dスキャナーがあれば、不慣れな方でも1回の照射でピンポイント計測が可能です。

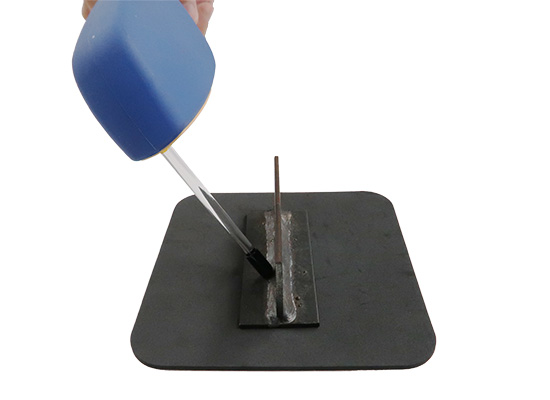

初めてでも安心のガイド棒付き！
計測時の距離や角度に慣れるまで、便利な「着脱式ガイド棒」が付属しています。
計測可能箇所は12箇所！
溶接ビードの『脚長』『アンダーカット』『継手角度』『余盛』等の12箇所を光切断法で簡単に3D計測できます。

計測結果のデータ化で正確な計測が可能です。

ヒューマンエラーのない正確な計測が可能！
手書き記録の場合、記述間違い・記録漏れが起こる可能性があります。
溶接脚長ハンディ3Dスキャナーを使えば、計測と同時に数値が表示され、間違いのない正確な記録ができます。
レポート作成も簡単効率化！
画面表示された計測結果はファイル保存でき、データはExcelで活用できます。

QRコードで管理・共有が簡単便利に行えます。

QRコードに計測結果を紐づけ可能！

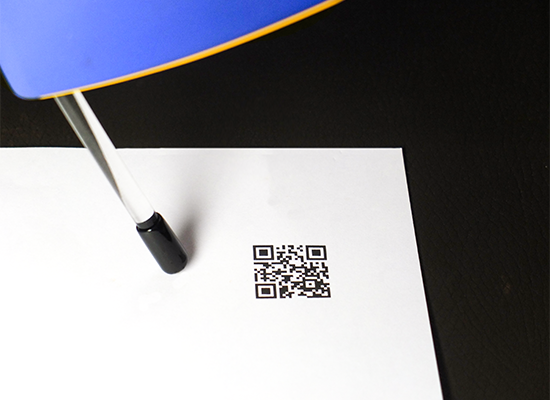

QRコードやバーコードを読み込むことで、計測対象項目との紐付けが容易にできます。
クラウド活用で簡単共有！
共有QRコードとクラウドなどを組み合わせて、溶接作業の「見える化」や「DX」が可能です。

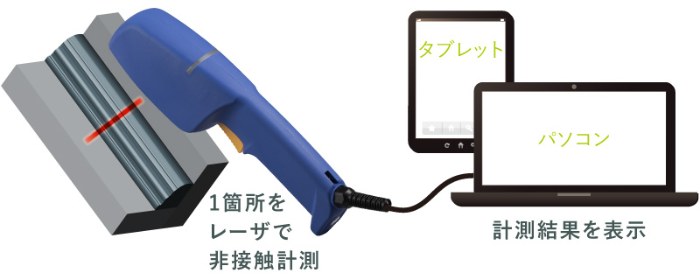

構成

従来の何箇所も計測する専用ゲージ計測法は非効率です。
溶接脚長ハンディ3Dスキャナーは計測したい溶接部にかざすだけで断面が計測できます。

※ 溶接内部の溶け込み量、溶接内部のブローホールは計測できません。

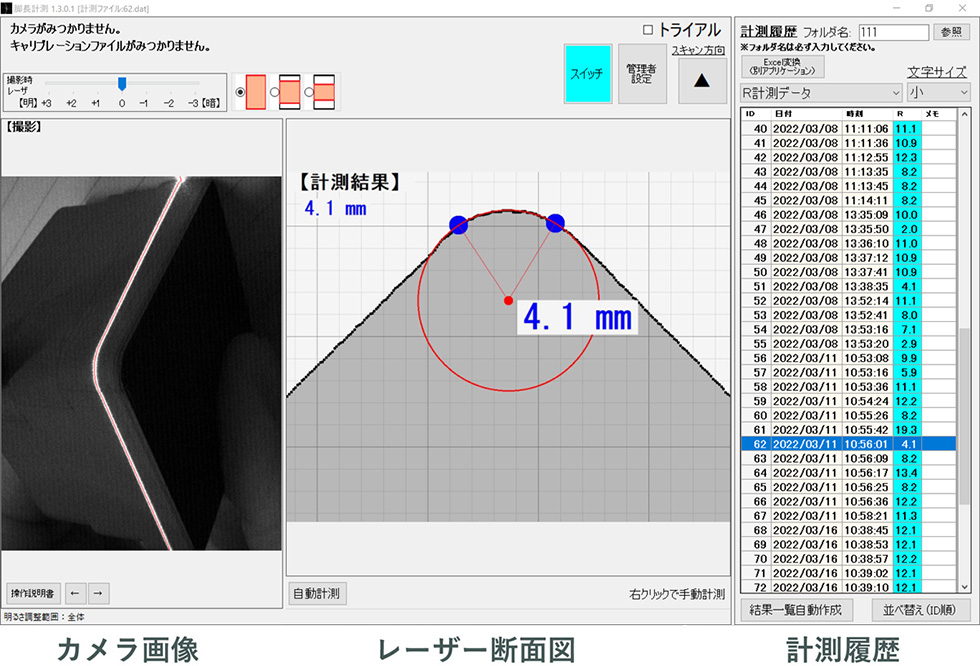

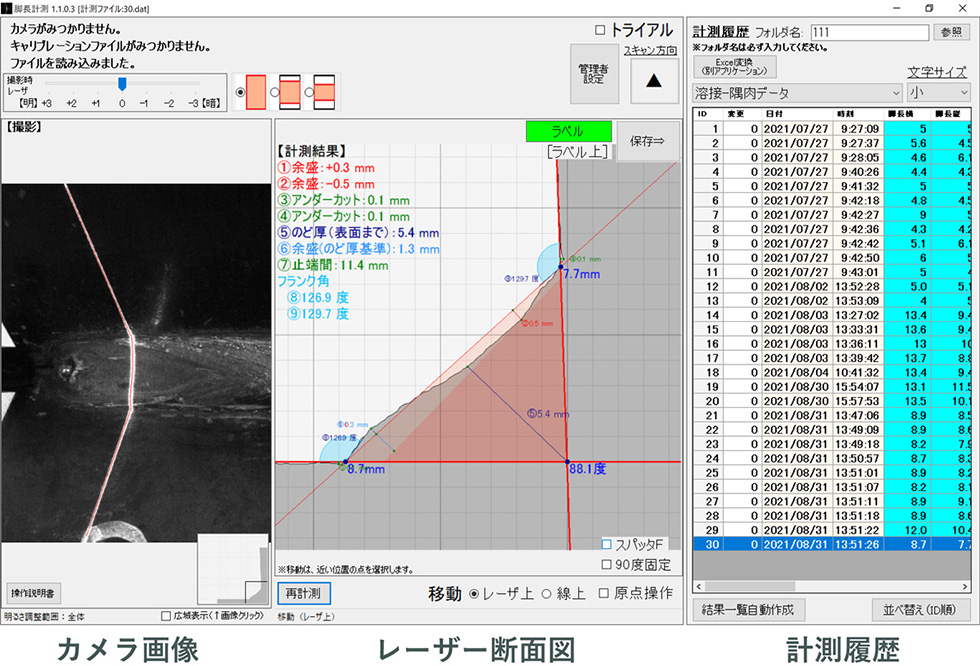

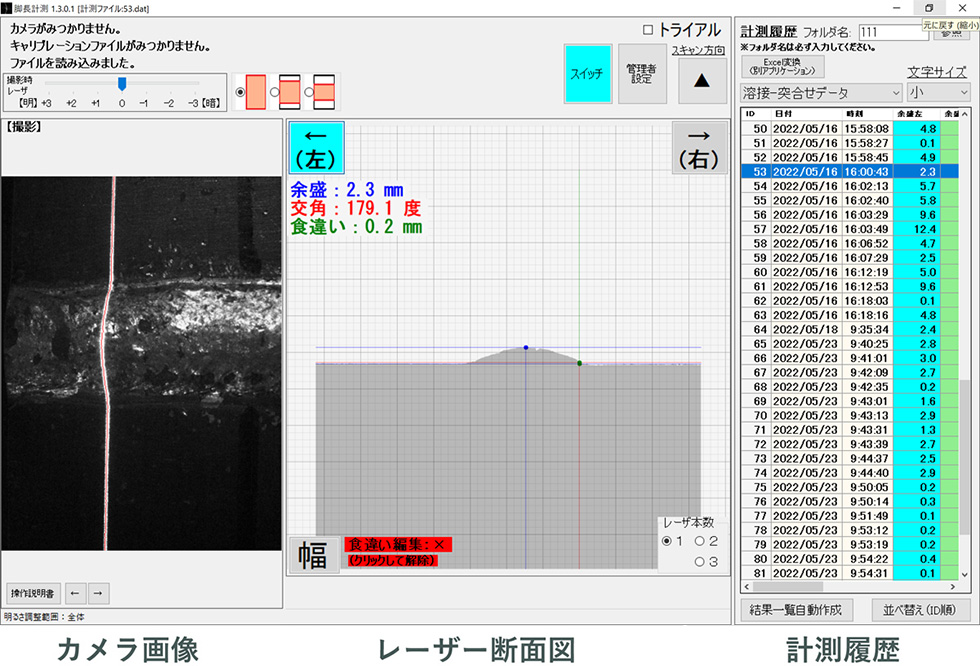

計測結果画面

カメラ画像　カメラで捉えた部分の状態を表示
レーザ断面図　　計測結果を数値と図で分かりやすく表示
計測履歴　　計測結果の数値を表示、Excelで活用

仕様

全体仕様

レーザークラス	クラス2（赤色650nm）
計測距離・計測幅	距離：50～100㎜　幅：40～70㎜
計測分解能	0.1㎜
計測繰り返し精度	0.2㎜以下
内蔵メモリ	キャリブレーションデータアプリケーションライセンスコード
インターフェイス	USB2.0　ケーブル長1.8ｍ　消費電流：150mA
供給形態	ユニット内部からＰＣにセットアップ
計測モデル	隅肉、重ね繋ぎ、開先形状
計測パラメータ	脚長・余盛・アンダーカット
出力形式	CSVファイル、クリップボード、キーボードSIM
対応OS	Windows7、8、8.1、10
使用環境	温度：0～40℃　湿度：20～90％RH
保存環境	温度：-20～60℃　湿度：20～95％RH
外形	240（L）×83（W）47（T）mm
重量	290g

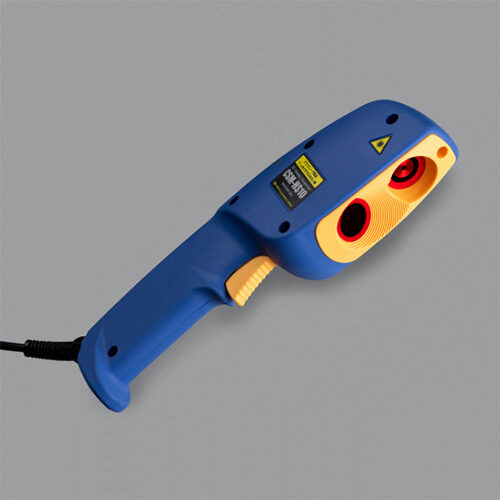

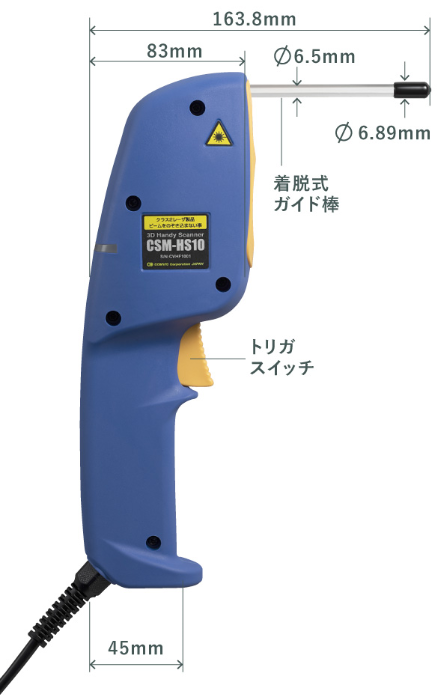

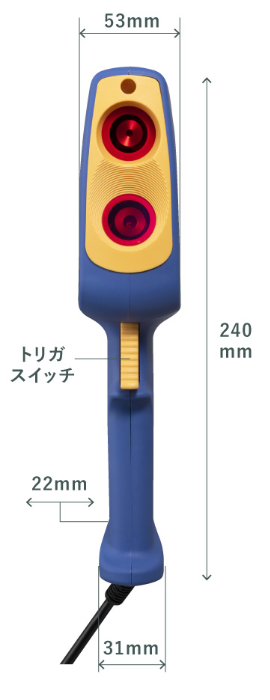

外形・名称
