高機能ハイスピードカメラ

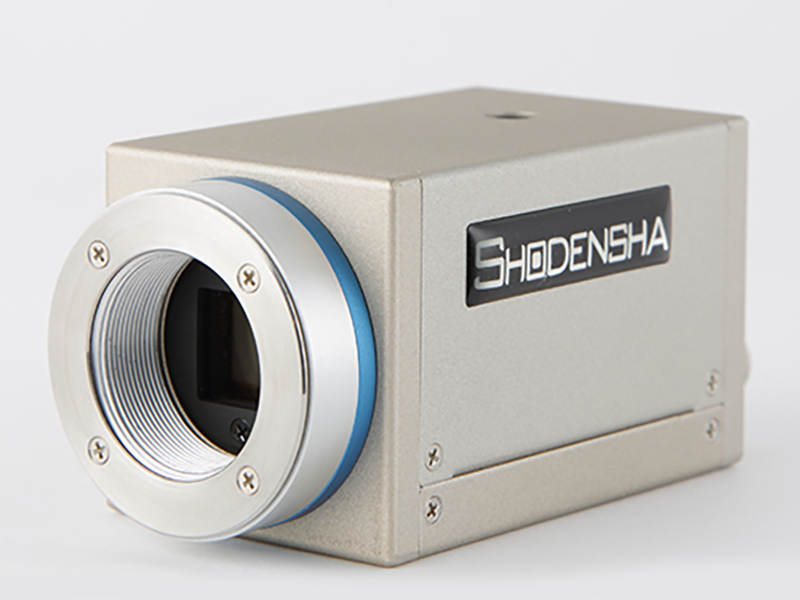

高精細ハイスピードカメラ CHU530EX

¥ 950,000 + tax

デモ機無料貸出

USB3.0バスパワー動作で接続が簡単に！

●USB3.0バスパワー動作で接続が簡単
●フルフレームで100コマ/秒、VGA サイズで1000コマ/秒、最大7500コマ/秒の高速度撮影が可能
●内蔵2GBの録画用メモリを使った”メモリーカメラ”と、実転送速度300MB超の高速シリアルバスを使った”フレームグラバーカメラ”としての 2通りの使い方を実現

※レンズが別途必要です。

※カラータイプもございます。お問い合わせください。

※ソフト開発用のSDKは別途有償にてご提供しております。
　詳細はお問い合わせください。

製品の特長

記録方式がUSB3.0による直接転送と内蔵メモリー記録のハイブリッドタイプ

実転送速度300MB超の高速シリアルバスを使った“フレームグラバーカメラ”と、内蔵2GBの録画用メモリーを使った“メモリーカメラ”としての2つの使い方を実現しました。
64bitOSによる大容量のメモリを利用可能です。(DMA転送モードのみ)
USB3.0の有効速度を超えてセンサーのフルスペック運用が可能です。(カメラメモリ記録モードのみ)

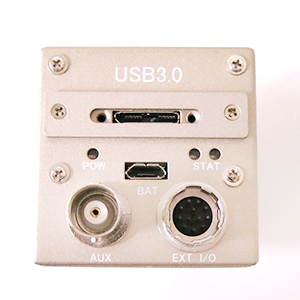

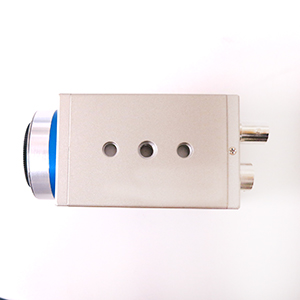

カメラ底面/背面

標準装備

●カメラヘッド
●USB3.0ケーブル
●コントロールソフト

撮影用のコントロールソフトウェアが付属

標準装備でUSB3.0ケーブル、コントロールソフトウェアが含まれています。
使いやすさを重視したコントロールソフトウェアでヒストグラム、グリッド、ライブ画像回転、フォーカスピーキングなどの補助機能を搭載しています。

便利な使い方のご紹介

ハイスピードカメラ本体の上面、底面に三脚穴があいております。
そのため治具を使い、ストロボ照明をカメラに装着することができます。
この治具もご紹介できますので、お気軽にお問い合わせください。

仕様

カメラタイプ	A/D10bit モノクロ　※1
センサー	1インチCMOS
有効画素数	2592×2048（530万画素）
レンズマウント	Cマウント
記録モード	内蔵メモリ/DMA転送
シャッター速度	最高1/100,000(10μ秒)
データ出力	USB3.0　Micro-B
センサー感度(550nm時)	7.7V/lux.s
カメラ電源入力	5V
電源供給方法	USBバスパワー、12ピン電源コネクタ
消費電力	4.5W以下
重量(カメラヘッドのみ)	約210g
サイズ	44x44x81.5mm(突起物を除く)

※1 カラータイプもございます。詳しくはお問い合わせ下さい。

コントロールソフトスペック

トリガー	スタート、エンド、センター(有接点または無接点)およびモーショントリガー
補助機能	ヒストグラム、補助線表示、フォーカスピーキング、ライブ画像回転、フレーム時間書き込み、トリミング、情報テキスト出力
画像ファイル	AVI、WMV、BMP／Jpeg、RAW
対応OS	Windows 10、11

解像度、撮影コマ数による記録時間※

撮影速度	解像度	参考記録時間
100	2592ｘ2048	4.0秒
250	1920×1080	4.1秒
300	1280×1024	5.4秒
500	1280×768	4.4秒
800	800×600	5.6秒
1000	640×480	7.0秒
1500	512×480	5.8秒
2500	320×240	11.2秒
4000	112×80	47.8秒
7500	320×20	44.7秒

※2GBメモリ時

分光感度曲線

撮影動画

ハイスピードカメラCHU530EXとCH71EXでの比較撮影

-携帯電話落下-　（参考動画）

-ドリルの回転-

-水滴落下-

よくある質問

動いているものを撮影する際に重要な項目となります。

●fps（フレームレート）はカメラ映像の滑らかさに関わります。
●シャッタースピードはカメラ映像のブレに関わります。

fpsを上げていけばシャッタースピードも追従して上がるのですが
fpsはそのままでシャッタースピードだけ上げるという事も可能です。
動いているものをブレずに撮影したい場合はシャッタースピードを上げる必要性があります。

※詳しくはこちらのなんでも辞典をご参照ください。（外部リンクに飛びます）

ダウンロード

Dimension drawing

CHU530EX

（pdf／63 KB）
