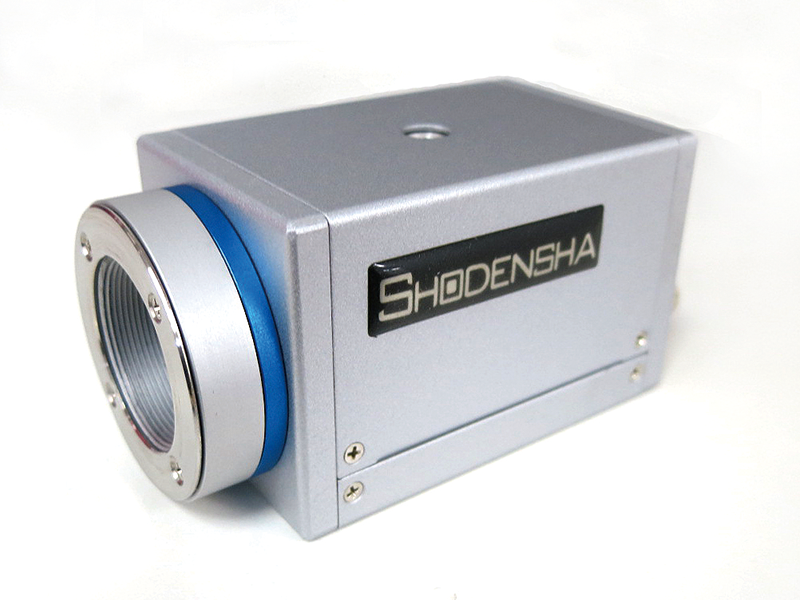

Model number: CHU130EX

High performance High speed Camera

ハイスピードカメラ

¥ 650,000 + tax

Free demo machine rental

USB3.0バスパワー動作で接続が簡単に！

●USB3.0バスパワー動作で接続が簡単
●フルフレームで200コマ/秒、VGA サイズで800コマ/秒、最大4000コマ/秒
●小型軽量ながら内蔵メモリを搭載
●内蔵メモリ記録 / DMA転送ハイブリッドモデル

※レンズが別途必要です。

※カラータイプもございます。お問い合わせください。

※ソフト開発用のSDKは別途有償にてご提供しております。
　詳細はお問い合わせください。

製品の特長

内蔵メモリ記録 / DMA転送ハイブリッドモデル

内蔵2GBの録画用メモリを使った”メモリーカメラ”でのコマ落ちのないマルチカメラシステムと、
実転送速度300MB超の高速シリアルバスを使った”フレームグラバーカメラ”としての2通りの使い方を実現しました。

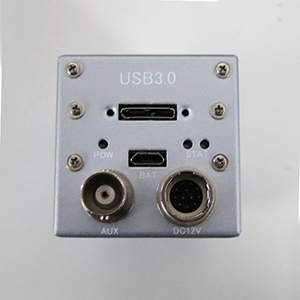

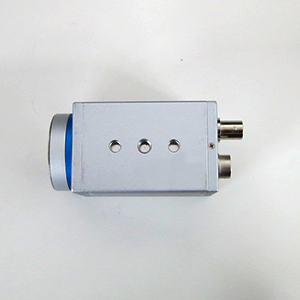

カメラ底面/背面

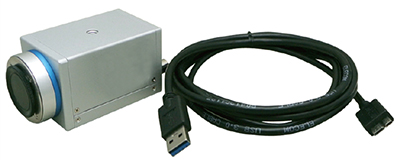

標準装備

●カメラヘッド
●USB3.0ケーブル
●コントロールソフト

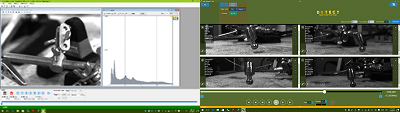

撮影用のコントロールソフトウェアが付属

標準装備でUSB3.0ケーブル、コントロールソフトウェアが含まれています。
使いやすさを重視したコントロールソフトウェアでヒストグラム、グリッド、ライブ画像回転、フォーカスピーキングなどの補助機能を搭載しています。

便利な使い方のご紹介

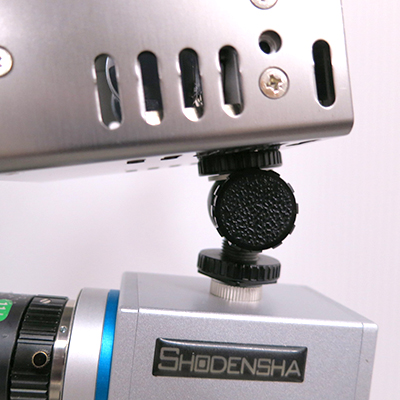

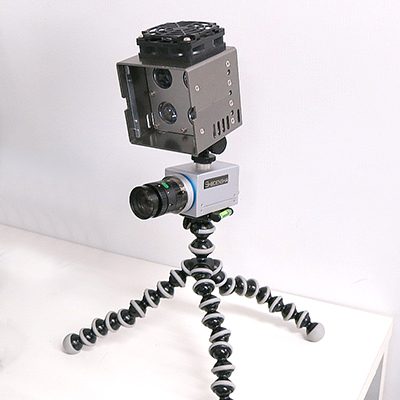

ハイスピードカメラ本体の上面、底面に三脚穴があいております。
そのため治具を使い、ストロボ照明をカメラに装着することができます。
この治具もご紹介できますので、お気軽にお問い合わせください。

仕様

カメラタイプ	A/D10bit モノクロ　※1
センサー	1/2インチCMOS
有効画素数	1280×1024
レンズマウント	Cマウント
記録モード	内蔵メモリ/DMA転送
シャッター速度	最高1/100,000(10μ秒)
データ出力	USB3.0　Micro-B
センサー感度(550nm時)	7.7V/lux.s
カメラ電源入力	5V
電源供給方法	USBバスパワー、12ピン電源コネクタ
消費電力	4.5W以下
重量(カメラヘッドのみ)	約210g
サイズ	44x44x81.5mm(突起物を除く)

※1 カラータイプもございます。詳しくはお問い合わせ下さい。

コントロールソフトスペック

トリガー	スタート、エンド、センター(有接点または無接点)およびモーショントリガー
補助機能	ヒストグラム、補助線表示、フォーカスピーキング、ライブ画像回転、フレーム時間書き込み、トリミング、情報テキスト出力
画像ファイル	AVI、WMV、BMP／Jpeg、RAW
対応OS	Windows 10、11

解像度、撮影コマ数による記録時間※

撮影速度	解像度	参考記録枚数	参考記録時間
200	1280×1024	1632枚	8.1秒
250	1024×1024	2042枚	8.1秒
300	1024×768	2724枚	9.1秒
500	800×600	4466枚	8.9秒
800	640×480	6982枚	8.7秒
1000	512×480	8728枚	8.7秒
1500	576×256	14551枚	9.7秒
2500	320×240	27943枚	11.1秒
4000	112×80	239552枚	59.8秒

※2GBメモリ時

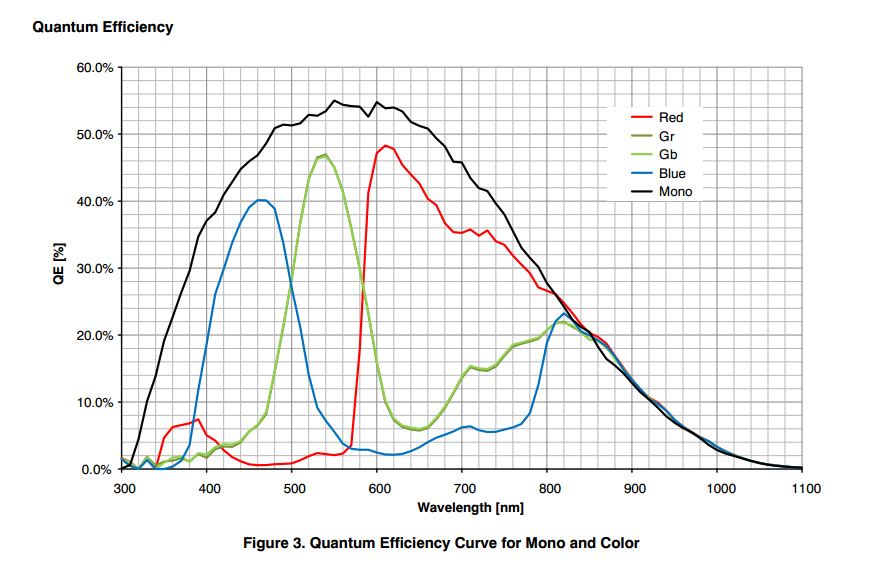

分光感度曲線

撮影動画

-携帯電話落下-　（参考動画）

-ドリルの回転-

-水滴落下-

よくある質問

動いているものを撮影する際に重要な項目となります。

●fps（フレームレート）はカメラ映像の滑らかさに関わります。
●シャッタースピードはカメラ映像のブレに関わります。

fpsを上げていけばシャッタースピードも追従して上がるのですが
fpsはそのままでシャッタースピードだけ上げるという事も可能です。
動いているものをブレずに撮影したい場合はシャッタースピードを上げる必要性があります。

※詳しくはこちらのなんでも辞典をご参照ください。（外部リンクに飛びます）

ダウンロード

Dimension drawing

CHU130EX

（pdf／63 KB）
