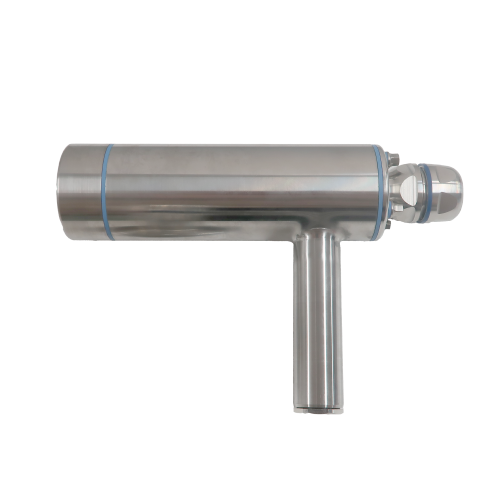

カメラハウジング（完全防水） AVT-21.371.188

¥ 380,000 + tax

食品工場に最適なカメラハウジング！

●ドイツ autoVimation製のカメラエンクロージャー
●防塵・防水IP67対応・高い耐薬品性
●堅牢な構造・優れた放熱性
●多数のアクセサリをご用意
●29mm×29mm（横断面）から40mm×40mmの他社製カメラにも対応

Inquire about products

製品の特長

完全防水でオールステンレスの為、食品製造現場に最適！

食品工場向けのカメラハウジングの設置条件

衛生面での配慮

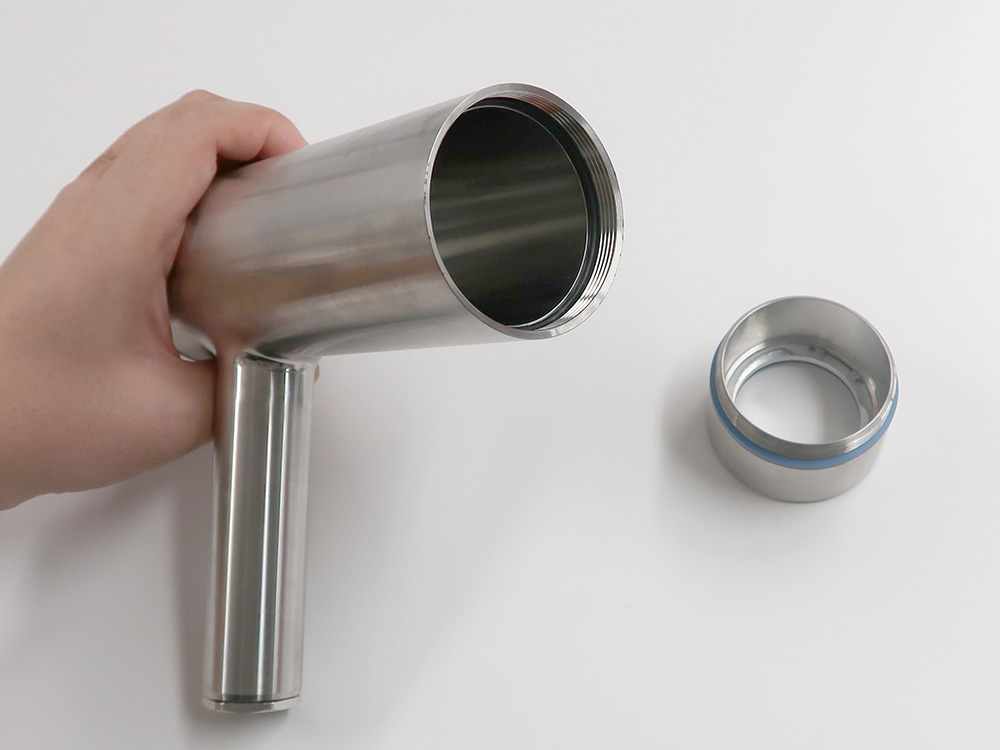

●ステンレス製
●シームレス構造で汚れや菌がたまりにくい
●衛生的な表面仕上げ（鏡面・ヘアライン）
防水・防塵性能
●IP69K対応で高圧洗浄・水蒸気に耐える
耐薬品性
●洗浄時に使用されるアルカリ・酸性薬品に対応

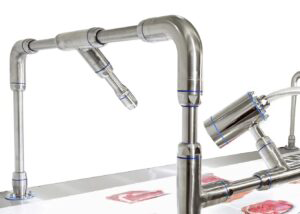

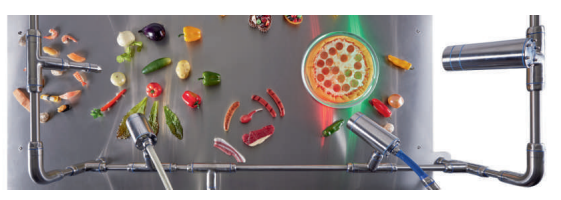

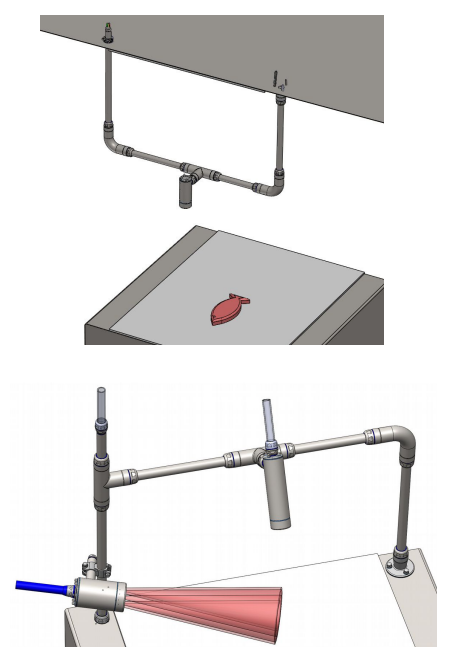

設置イメージ

優れた放熱性

特許取得の放熱設計で、常にクールなパフォーマンス（クリックで詳細開きます）

autoVimation社の産業用カメラハウジングは、特に放熱性能に優れており、過酷な環境下でもカメラが安定して動作できるよう設計されています。

1. 高効率な熱伝導材料
autoVimation社のカメラハウジングは、放熱性能を最大化するために、高い熱伝導率を持つアルミニウム合金を主な素材として使用しています。アルミニウムは軽量でありながら、熱を効果的に伝える特性があるため、内部の熱を外部へ素早く放出することが可能です。

2. 独自のリブ設計
ハウジングの外側には、独自のリブ（ヒートシンク）構造が採用しています。これにより、表面積が増加し、空気との接触面が広がるため、熱が効率的に拡散されます。このデザインは、自然対流による冷却効果を最大限に活用し、内部の温度上昇を抑制します。

3. 自然対流と強制対流の両方に対応
autoVimation社のハウジングは、自然対流による冷却を考慮した設計がなされており、ファンレスでも効果的な放熱が可能です。また、必要に応じて強制対流による冷却をサポートするオプションも提供しており、これによりさらに厳しい温度環境でもカメラを保護します。

4. 長寿命と信頼性の向上
優れた放熱性により、カメラの内部温度が適切に保たれるため、機器の過熱による故障リスクが低減されます。これにより、システム全体の信頼性が向上し、メンテナンスの頻度が減り、長期的な運用コストの削減にもつながります。

これらの要素により、autoVimation社のカメラハウジングは、過酷な温度環境下でも安定した運用を可能にし、高い信頼性を提供しています。特に放熱性に優れているため、熱による機器のダメージを最小限に抑え、長寿命のシステム構築が可能です。

autoVimationの特許取得済みの筐体構造（heat-guide / quick-lock camera mount ）のおかげで、ハウジング全体がカメラのヒートシンクとして機能します。

カメラ本体の熱をハウジングのボディーが放熱してくれるため、産業用カメラのハウジングには適しています。

ケースに入れるだけでカメラ本体の熱が驚きの-20℃！！
※テスト時の周囲環境温度は25℃程度です。

多数のアクセサリをご用意

ニーズに答える、多彩なオプション（クリックで詳細開きます）

固定マウント

壁掛けユニット

エアパージ

まだまだ沢山のオプションをご用意しております。
目的に合わせて最適な組み合わせをご提案しますので、是非お問い合わせ下さい！

カメラハウジングを使うための便利なアクセサリ類を多数ご用意しております。
ご用途によって様々なアクセサリをご紹介できますでの、お気軽にお問い合わせください。

エアパージ

埃や水分を防止！

傾斜リフレクター

特定の領域を撮影する場合に

固定マウント

様々な固定方法をご提案

壁掛けユニット

壁取り付けもバッチリ

autoVimation社とは？

autoVimation社は、ドイツを拠点とする産業用カメラに特化したカメラハウジングメーカーです。
過酷環境下での使用を目的に設計されており、高信頼性のハウジングシステムにより
様々なカメラ使用環境に最適なソリューションを提供します。

autoVimation社のご紹介はこちらから→

設置事例＜排水処理凝集槽内の凝集フロック防水監視カメラシステム＞

排水処理、凝集槽内の凝集フロック防水監視カメラシステム

凝集槽に橋渡しクランプできるアルミフレームに防水ハウジング、防水照明を配置。
防水対応にしたことで飛沫が飛んでも問題なく、常時監視できるカメラシステムです。

このような場面でカメラハウジング・カメラエンクロージャーは使われます。

その他、厳しい環境下での産業用カメラの使用の際にカメラハウジングは使われます。
様々なカメラハウジングの用途例はこちらでご紹介しております。

また、他社製の産業用カメラ用のカメラハウジング（カメラエンクロージャー）が必要な方は
お問い合わせください。

カメラ・レンズ対応表

カメラ

USBカメラ　CSシリーズ

型番	対応／非対応
CS42-C／41-B	対応
CS130U-C／B	対応
CS160-C／B	対応
CS500U-GC／GB	対応
CS500-C／B	対応
CS1200-GC	非対応
CS1201-GB	対応
CS1200-C／B	対応
CS2001-C	対応
CS2000-B	非対応

GigEカメラ　EGシリーズ

型番	対応／非対応
EG41-C／41-B	対応
EG130U-C／B	対応
EG160-C／B	対応
EG320-C／B	対応
EG502-C／500-B	対応
EG1200-GC／GB	非対応
EG1200-C／B	対応
EG2001-C／B	対応

GigEカメラ　EGシリーズ

型番	対応／非対応
CHU30-C-RS／B-RS	対応
CHU135-C-RS／B-RS	対応
CHG40-C-RS	対応

レンズ

固定焦点レンズ

型番	対応／非対応
H0514-MP2	対応
M0814-MP2	対応
M1214-MP2	対応
M2514-MP2	対応
M3514-MP	対応
M5018-MP2	対応
M7528-MP	対応

600万画素対応固定焦点レンズ

型番	対応／非対応
M0528-MPW3	非対応
M0828-MPW3	対応
M1228-MPW3	対応
M1618-MPW3	対応
M2528-MPW3	対応
M3528-MPW3	対応
M5028-MPW3	対応
M7528-MPW3	対応

1200万画素対応固定焦点レンズ

型番	対応／非対応
SM0818M-12MP	非対応
SM1228M-12MP	対応
SM1628M-12MP	対応
SM2528M-12MP	対応
SM3528M-12MP	対応
SM5028M-12MP	対応

2000万画素対応固定焦点レンズ

型番	対応／非対応
SM0826-MP20	対応
SM1226-MP20	対応
SM1624-MP20	対応
SM2520-MP20	対応
SM3522-MP20	対応
SM5024-MP20	対応

ダウンロード

Dimension drawing

AVT-21.371.188_寸法図

（pdf／378 KB）
AVT-21.371.188_3DCAD(stp)

（zip／302 KB）

よくある質問

オプション

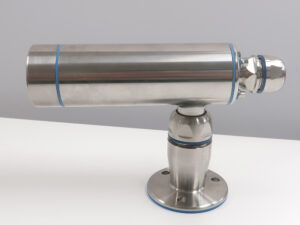

AVT-21.371.188専用スタンド
AVT-80.006.004

83,000円(税抜)

●AVT-80.006.004を固定する際に必要なスタンドです。

カメラハウジング用ケーブル保護チューブ
TU-PA28M32-2m

10,000円(税抜)

●ハウジング背面のコネクタにワンタッチで接続可能
●工具や充填剤なしにコネクタ部IP69Kを満たします。
※ハウジングボディ自身の防水防塵規格もご確認ください。
●1m以上1m単位（2,000円（税抜）／m）で購入可能です。

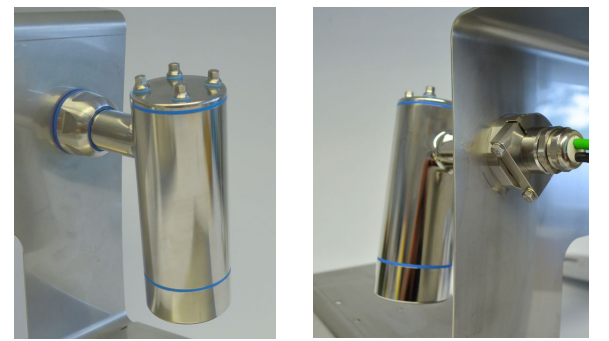

カメラハウジング用固定マウント
SLM-5.160.000

39,000円(税抜)

●カメラハウジングを装置などに固定するためのマウント
●稼働部が多く、柔軟な設置、カメラ搭載後の位置の微調整が可能。

エアーパージ
ORC-50.100.011

49,000円(税抜)

●フロントウィンドウのほこりやくもりを最小限に抑えます。

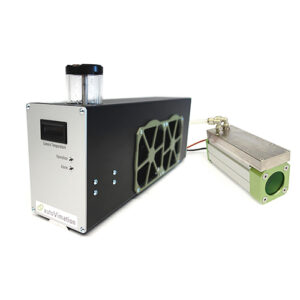

冷却システム
ATV-60.101.520

価格はお問い合わせください

●カメラハウジングは別売です。

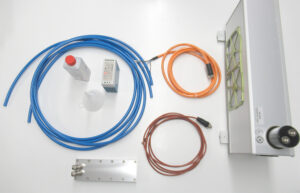

内容物

水冷モジュール
冷却板
熱センサーケーブル
クーラント液循環用PUチューブ（往復各3m分）
クーラント液（250ml）（※非食品業界向け）
電源（ACケーブルは付属しません）
電源ケーブル（電源と水冷モジュールを繋ぐ用）
ろうと

上記以上の長さ、または食品業界でのご使用の場合は
お問い合わせ下さい。
