測定マイクロスコープ

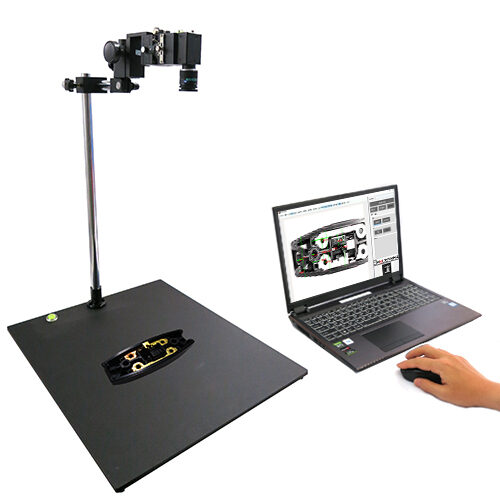

自動画像寸法測定システム AT-Measure Wide
Contact Us
高低差があっても全長360mmまで測定できる
●360mmx360mmの広視野の自動画像寸法測定が高精度で可能！
●とにかく簡単！クリックするだけで画像中寸法を自動測定します。
●高さ違いのサンプルでも計測できます。
●モノクロカメラ採用でより精度UP！
パソコンは付属しません。
製品の特長

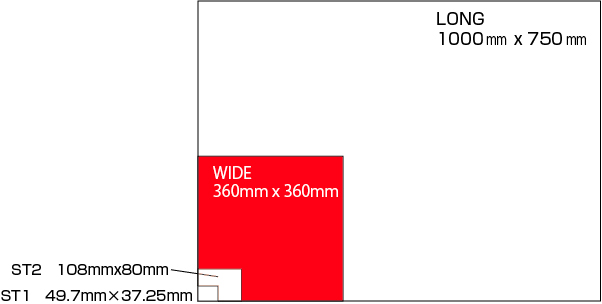

～AT-Measureシリーズ 視野範囲の比較～
とにかく高精度

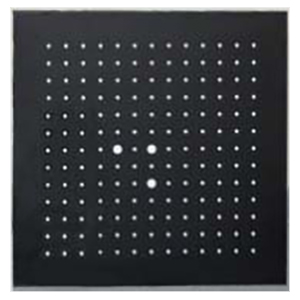

歪み補正用のプレートが付属します。
これによりレンズによる画像の歪みを補正します。

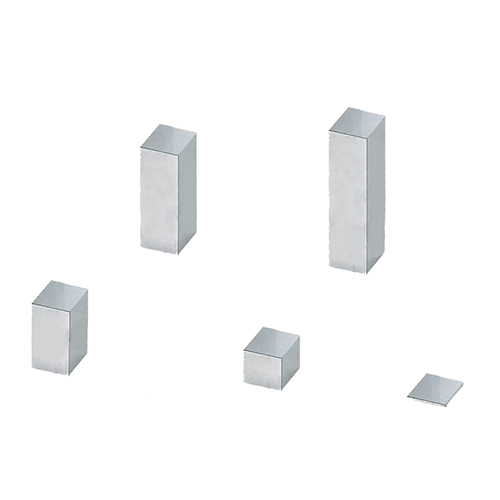

高さ校正用のブロックが5種類付属します。
これにより高さによる歪みを補正します。
50×50×Ｈ5mm
50×50×Ｈ50mm
50×50×Ｈ100mm
50×50×Ｈ150mm
50×50×Ｈ200mm

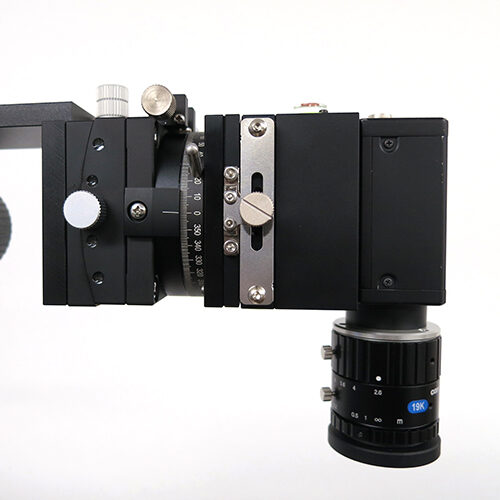

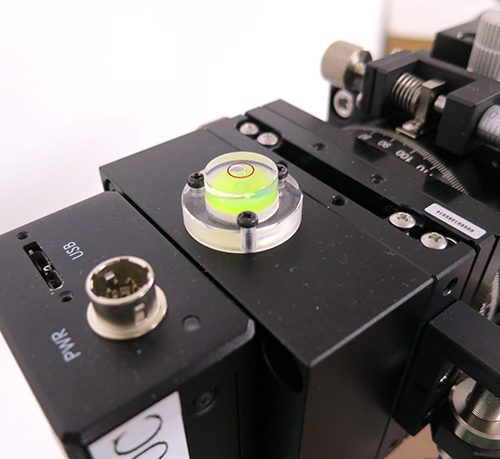

水平器でカメラの水平を確認しながらゴニオメーターでカメラを微調整できます。
だから高精度！！
とにかく簡単

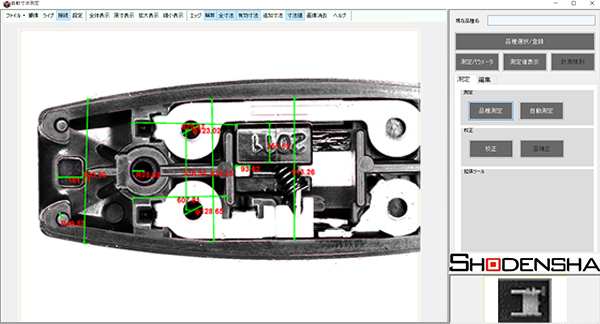

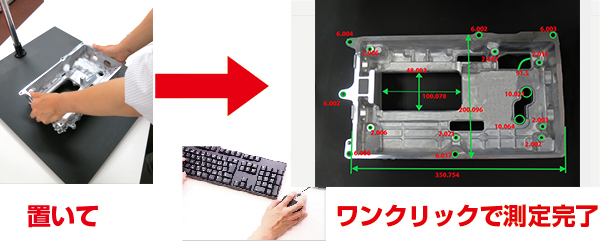

まずは対象物を置き、ワンクリックするだけで寸法測定候補を自動で仮測定。

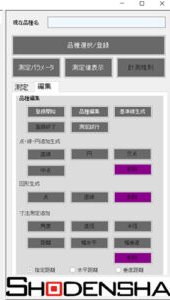

その後、測定したい箇所を自由に編集・追加し、品種登録します。
測定は対象物の位置を自動的に認識し、
自動的に寸法測定します。
回転にも対応。
対象物を置き、ワンクリックするだけ！
品種登録した箇所を自動寸法測定します。
測定値をエクセルデータ形式で保存可能です。
静止画保存も可能です。
だから簡単！！
その他機能
OK/NG判定できる
公差下限、公差上限を設定することでOK/NG判定ができます。
NGだった値は画像中の色を変更して表示できます。
ピンポイントデジタルズーム機能
マウスのホイールを回すことで、計測ポイントをクリックする際にマウスカーソルが指示している点を中心にして、デジタルズームにて拡大することが可能です。

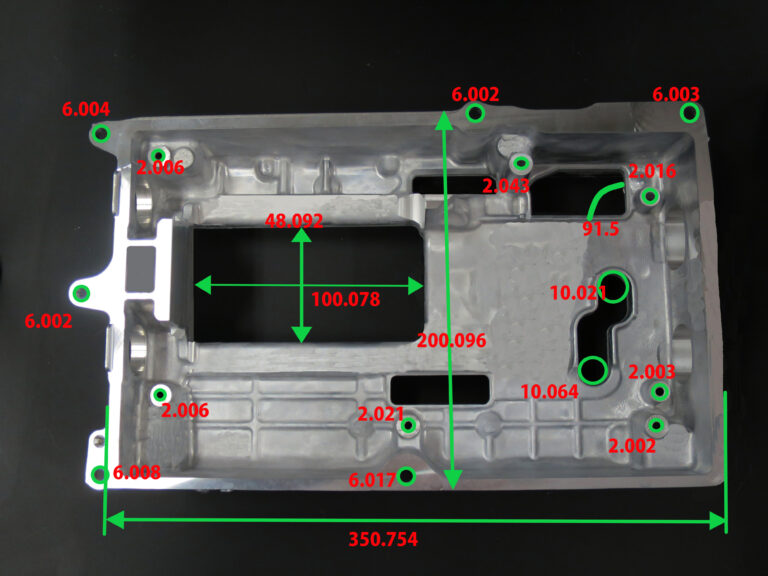

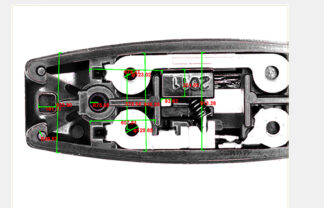

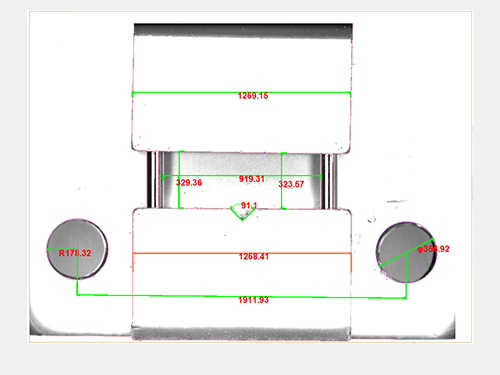

測定サンプル写真
仕様
| 型番 | AT-Measure Wide |
|---|---|
| 視野範囲 | 480mm×480mm |
| 測定範囲 | 360mm×360mm |
| 作動距離 | 約600mm |
| 被写界深度 | 200mm |
| 測定精度 | ±0.1mm |
| 耐荷重 | 10kg |
| カメラ画素数 | 2000万画素 |
| 寸法・重量 | 500mmx600mmx850mm 約14.5kg |
| 標準装備品 | 2000万画素USB3 Visionカメラ、2000万画素対応12mm固定焦点レンズ、水平器付き専用スタンド、歪み補正用金属プレート、高さ校正用ステンレスプロック（5サイズ）、自動画像寸法測定ソフトAT-Measure Wide ※パソコンは付属しません。 |
動作環境
| 対応OS | Windows 10、11（64bit） |
|---|---|
| CPU | Intel Core i5以上 |
| メモリ | 8GB以上 |
パソコンは付属しません。
別途上記記スペックのパソコンをご準備下さい。
ダウンロード
Dimension drawing
-
（pdf／61 KB）
-
（zip／747 KB）
Driver
-
（zip／278 MB）
Software Applications
-
（zip／180 MB）
32bit環境ではご使用できません。
有償版USBキーを挿さない場合は 機能制限版として起動します
Instruction manual and others
-
（pdf／513 KB）
-
（pdf／548 KB）
-
（pdf／590 KB）
Support
We support our customers
in solving their problems.
We also have a wide range of case studies and technical documents available.
Please feel free to contact us with any questions
or requests you may have about our products.
