自動画像寸法測定システム AT-Measure Long
Contact Us

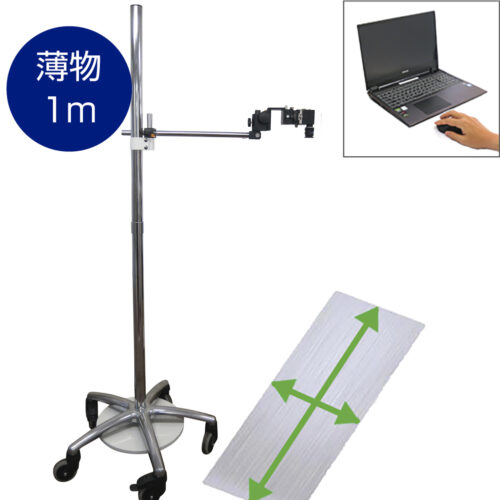

1m迄の長尺物をクリックするだけで寸法測定！
●1mまでの長尺物で、かつ平板・フィルム・シートなどの薄物長方形・正方形の縦と横ラインの自動画像寸法測定が高精度で可能！（※1）

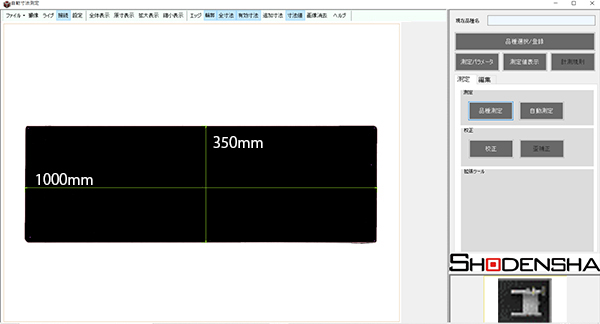

●とにかく簡単！クリックするだけで画像中寸法を自動測定
●モノクロカメラ採用でより精度UP！
※その他の形状、その他の測定項目は測定精度が落ちますが、測定自体は可能です。詳細は別途お問合せ下さい。
パソコンは付属しません。
製品の特長

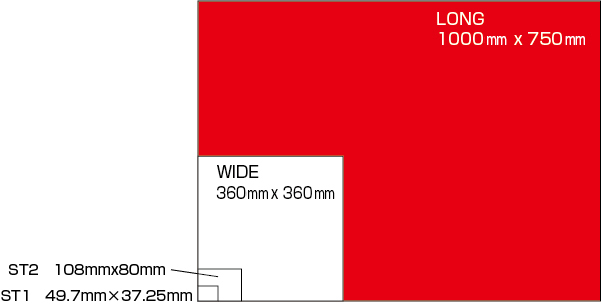

～AT-Measureシリーズ 視野範囲の比較～
とにかく効率UP！
巨大ノギスや巻尺、大型曲尺で測定していましたが、これなら置いてクリックするだけで瞬時に寸法計測できます。
精度について

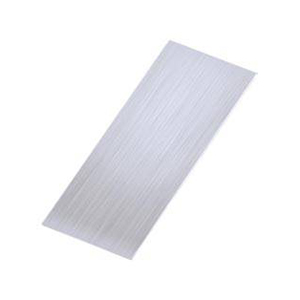

校正用金属プレート付属
弊社テストでは、1000mmの金属プレートを使用し、
その1/1000である精度±0.5mm以内に収まる高精度！
とにかく簡単

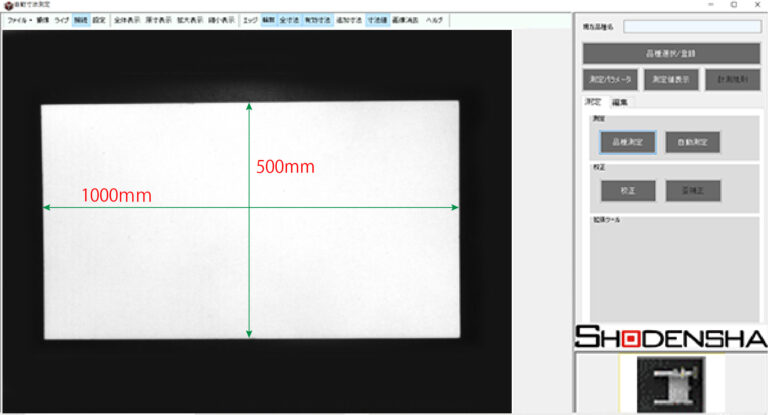

まずは対象物を置き、ワンクリックするだけで寸法測定候補を自動で仮測定。
その後、測定したい箇所を自由に編集・追加し、品種登録します。

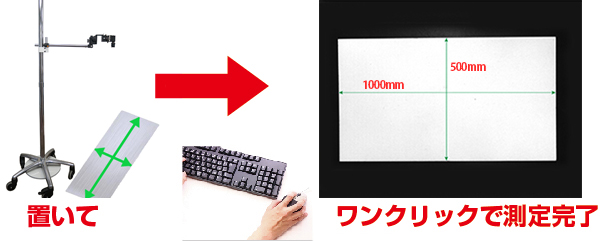

対象物を置き、ワンクリックするだけ！
品種登録した箇所を自動寸法測定します。
測定値をエクセルデータ形式で保存可能です。
静止画保存も可能です。
だから簡単！！
その他機能
ゴニオメーター・水平器付きアングル採用
水平器でカメラの水平を確認しながらゴニオメーターでカメラを微調整できます。
OK/NG判定できる
公差下限、公差上限を設定することでOK/NG判定ができます。
NGだった値は画像中の色を変更して表示できます。
ピンポイントデジタルズーム機能
マウスのホイールを回すことで、計測ポイントをクリックする際にマウスカーソルが指示している点を中心にして、デジタルズームにて拡大することが可能です。
測定サンプル写真
仕様
| 型番 | AT-Measure Long |
|---|---|
| 視野範囲 | 1000mm×750mm |
| 作動距離 | 約900mm |
| 測定精度 | ±0.5mm |
| カメラ画素数 | 2000万画素 |
| 寸法・重量 | φ700mmx2020mm・810mm・約30kg |
| 標準装備品 | 2000万画素USB3 Visionカメラ、2000万画素対応12mm固定焦点レンズ、キャスター付き専用スタンド、校正用金属プレート（950mmx700mm）、自動画像寸法測定ソフトAT-Measure ※パソコンは付属しません。 |
動作環境
| 対応OS | Windows 10、11（64bit） |
|---|---|
| CPU | Intel Core i5以上 |
| メモリ | 8GB以上 |
パソコンは付属しません。
別途上記記スペックのパソコンをご準備下さい。
ダウンロード
Dimension drawing
-
（pdf／61 KB）
-
（zip／747 KB）
Driver
-
（zip／278 MB）
Software Applications
-
（zip／180 MB）
This cannot be used in a 32-bit environment.
If the paid-version USB key is not inserted, the software will launch with limited functionality.
Instruction manual and others
-
（pdf／513 KB）
In Japanese
-
（pdf／548 KB）
In Japanese
-
Camera I/O Terminal Specifications
（pdf／590 KB）
In Japanese
