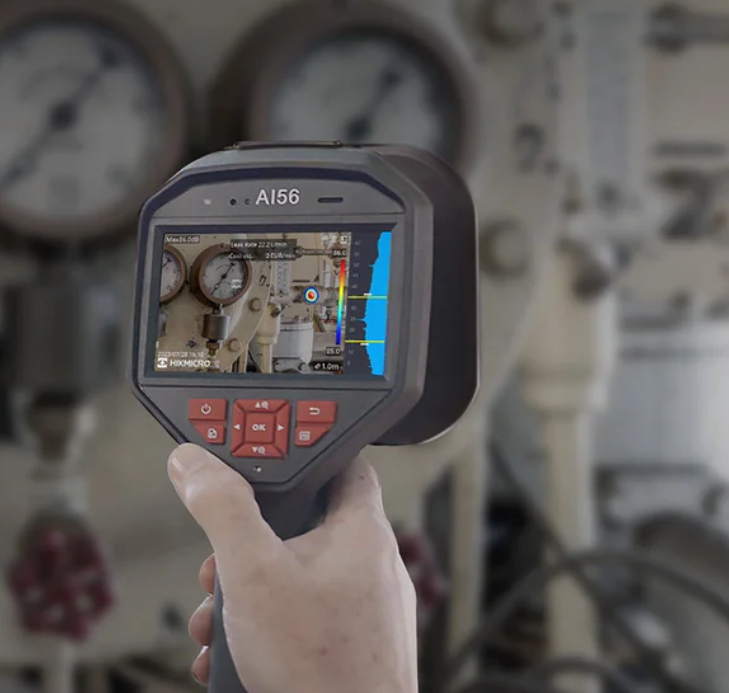

Model number: AI56

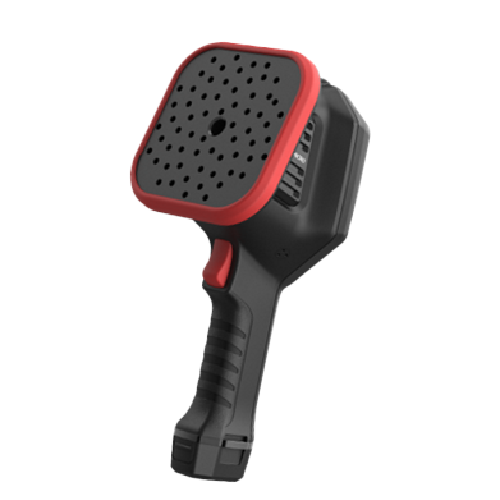

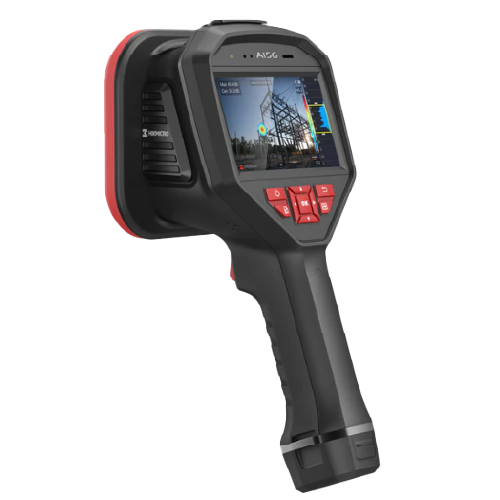

Acoustic camera
音響カメラ
¥ 900,000 + tax
●音の発生箇所を視覚的に表現する音響カメラです。
●圧縮空気の漏れと部分放電を検出するための超音波位置特定。

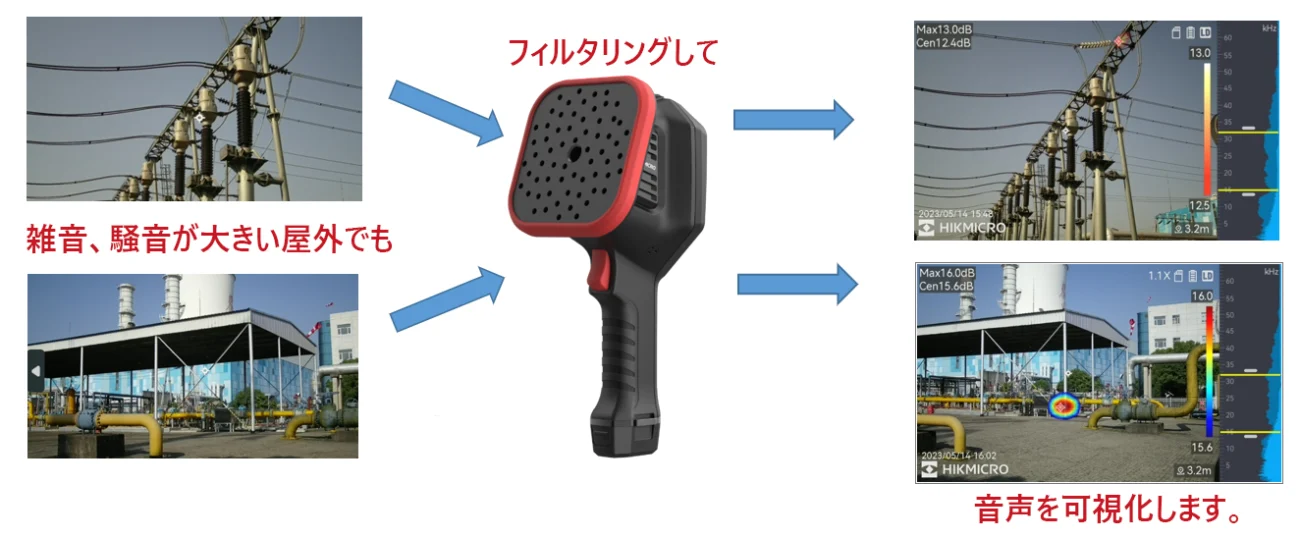

●騒音をフィルタリングし、モニタに音をリアルタイムに「可視化」します。
●ガス漏れ（ガスリーク）検出や高電圧の部分放電などの位置特定に便利です。
●パソコン用音響解析ソフトが標準付属。
製品の特長
音の発生箇所を視覚的に表現可能
低ノイズMEMSマイクロフォン採用し、2～96kHzの帯域幅。

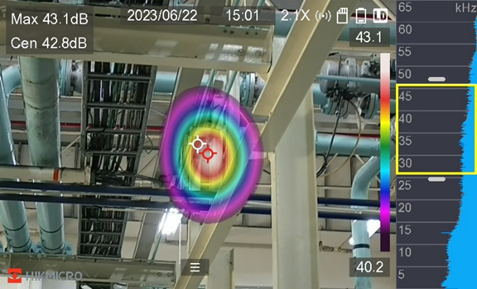

ガス漏れ（ガスリーク）検出や高電圧の部分放電などの位置特定

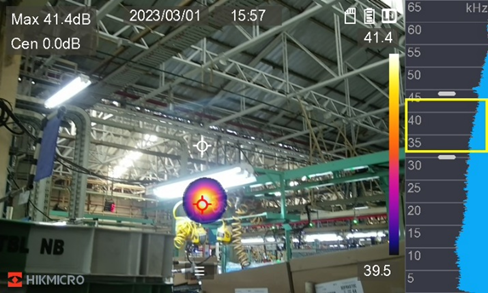

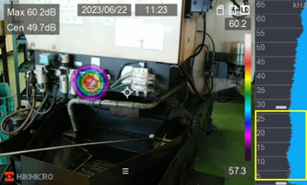

【ガス漏れ（ガスリーク）検出】

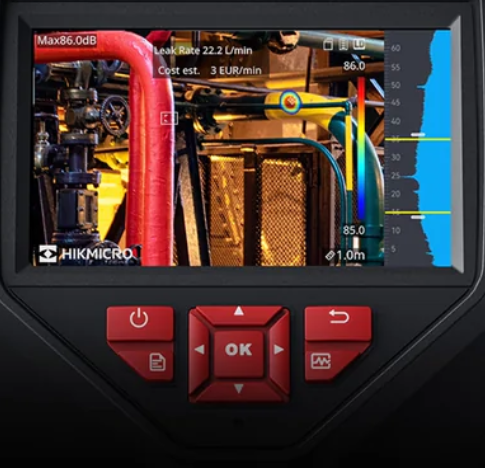

リアルタイムの推定漏洩率および漏洩によるコストが確認可能です。

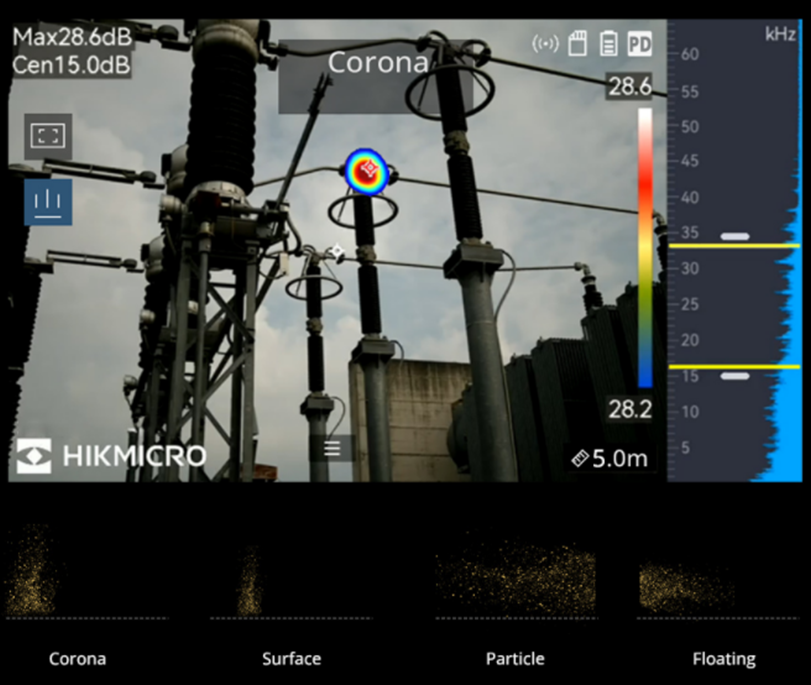

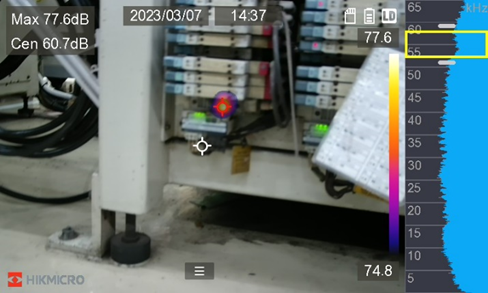

【部分放電 位置検出】
機器の故障につながる高電圧システム上のコロナ放電、浮遊放電、表面放電、粒子放電位置を特定します。
リアルタイム瞬時にモニタに表示します。

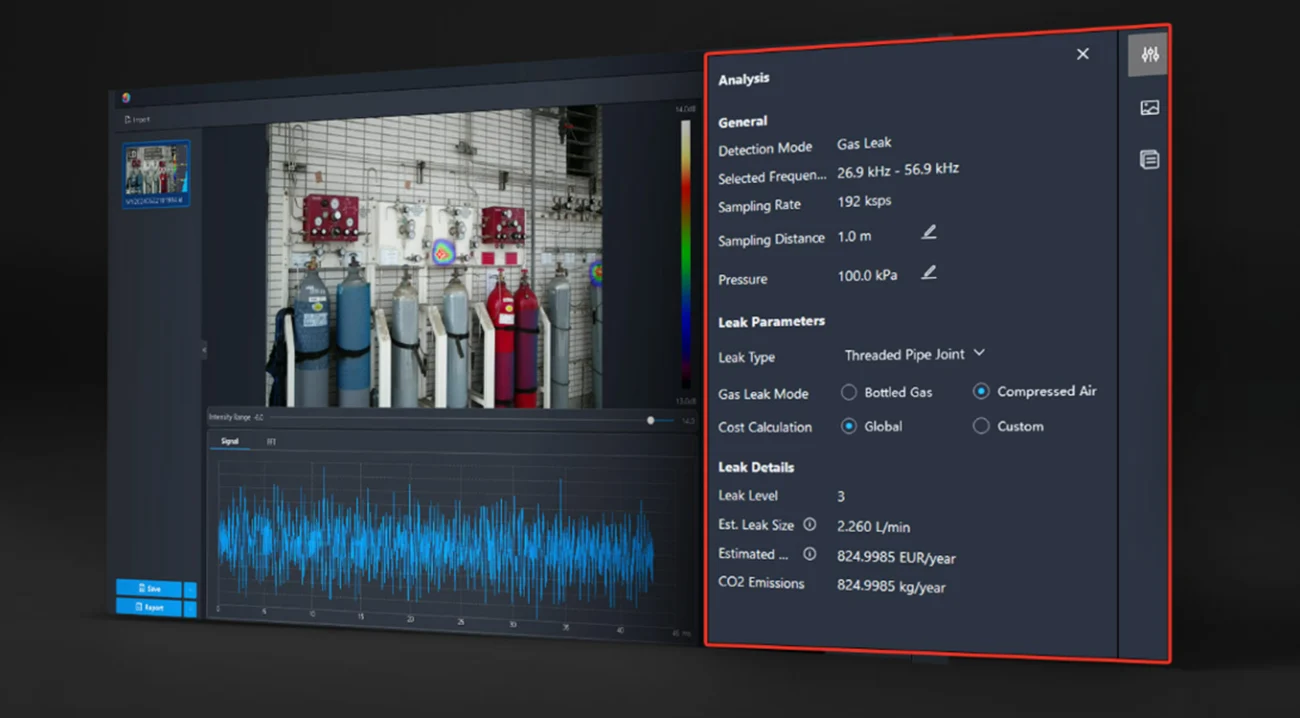

カメラから画像をインポートして、問題の数値化、現場画像の分析、懸念事項をハイライト表示などができます。
また修理や現場監修およびエネルギー還元プログラムのためへのレポート作成の負担を軽減。
文書やレポートファイルでの保存が可能です。
仕様
| マイクロホン数 | 64 |
|---|---|
| 周波数 | 0 kHz ～ 96 kHz（調整範囲 MEMS サンプリング周波数: 192 kHz） |
| 距離 | 0.3m~100m |
| 音響画像パレット | 8種類のカラー ホワイトブラック、ブラックホワイト、レインボー、フュージョン（画像融合）、 アイアンボウ、レッドブラック、レイン、ブルーレッド |
| 検出能力 | >0.008 l/min @ 6 bar from 0.5 m >0.013 l/min @ 5 bar from 1 m |
| FOV | 51.8°（H）× 36.4°（V） |
| 焦点距離 | 6.4mm |
| 静止画、動画の解像度 | 800 × 480 |
| 実映像カメラ解像度 | 2688 × 1944 (5 MP) |
| ディスプレイモニタ | 4.3’LCD タッチスクリーン（800 × 480） |
| デジタルズーム | 1.0x～16.0x |
| 画面の明るさ | 手動・自動から選択 |
| 記録メディア | SD Card（最大128GB） |
| 画像保存容量 | 20,000枚画像 |
| 動画保存容量 | 60時間（MP4形式） |

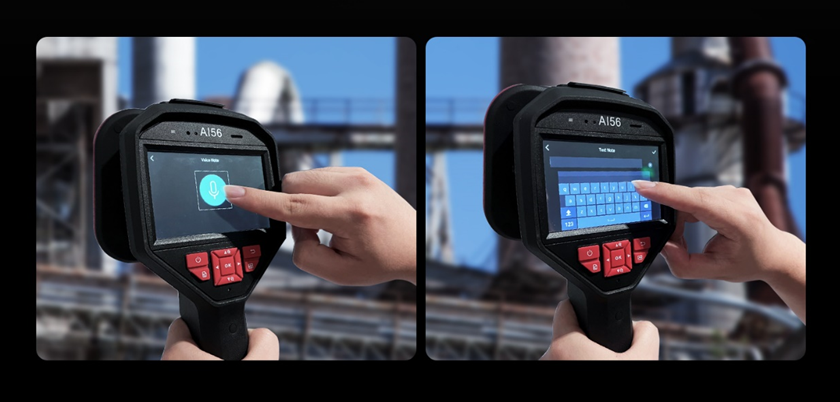

| ボイス音声メモ | 最大60秒 |
| テキスト文字メモ | 最大200文字 |
| 電源 | 充電式 |
| 駆動時間 | 約3.5時間 |
| バッテリー充電時間 | フル充電まで4時間 |
| 言語 | ２１言語に対応 （日本語、英語、ドイツ語、中国語、韓国語、スペイン語、イタリア語など） |
| 防塵防水 | IP40 |
| 落下試験の高さ | 1.2ｍ |
| 寸法 | 292.2×127×110.7mm |
| 重さ | 約 940 g |
| インターフェイス | HDMI、USB、SDカードスロット |
| 作動環境 | 0～50℃ 95％以下（結露なきこと） |
| 保管環境 | －20～ 60 ℃ 95％以下（結露なきこと） |

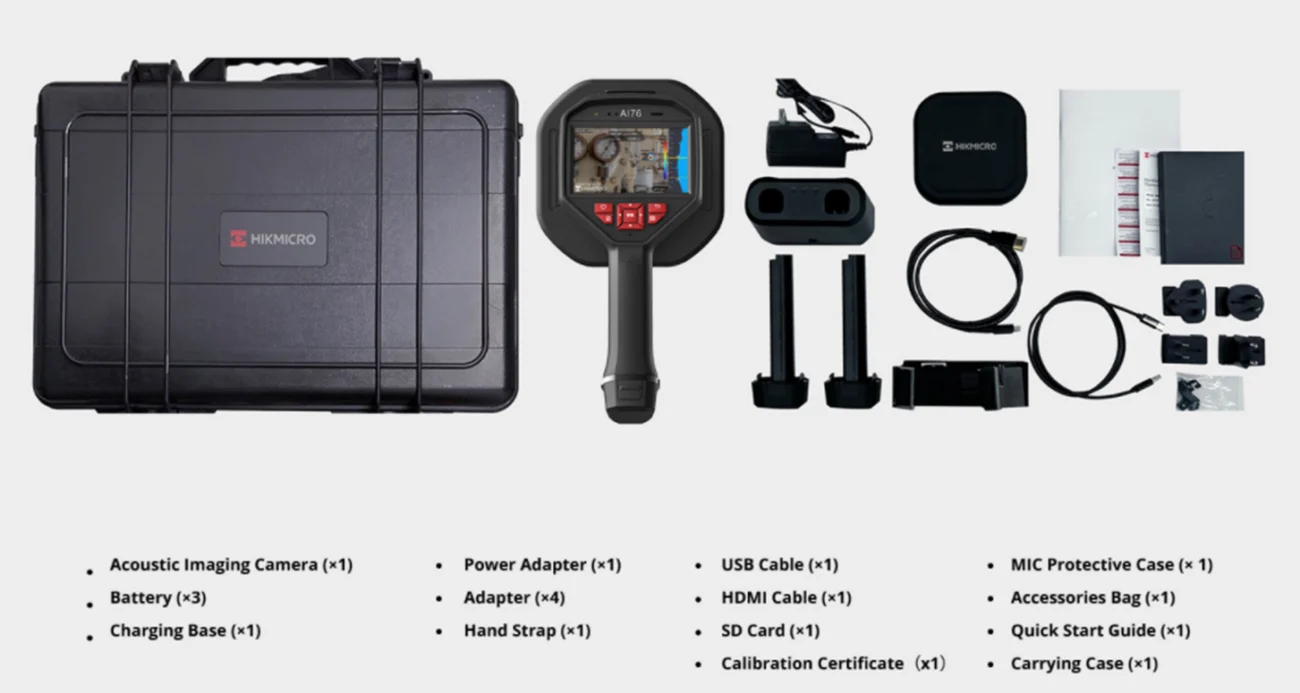

セット内容
