自動外観検査/寸法・角度測定ソフト


Auto Visual Inspection Software
カラー・形状一致度の機能と寸法・角度の機能を兼ね備え、マルチカメラ対応の自動外観検査ソフト
自動外観検査
寸法・角度ソフト
EI310
178,000円
(税抜)
市販の汎用USBカメラが1台から使用可能
良品の画像をマスターとして登録
検査画像と形、色、位置の異なった部分を検出、同時に寸法・角度の検出が可能な画像検査ソフトウェアです。
測定寸法値のExcel出力、画像の自動保存(合格画像/不合格画像を選択)が可能です。

ei300/ei310

<EIシリーズは目視に迫る良品検査の自動化ソフトです>
このようなご要望に当てはまるお客様に広くご利用いただいております。

 ●ややこしい操作が苦手

 ●安価で本格的な自動外観検査を探している

 ●何から始めていいか分からない 等

どんな質問でもお気軽にお問い合わせください。

お問い合わせ


<導入の流れ 簡単3ステップ>
このようなご要望に当てはまるお客様に広くご利用いただいております。

●ステップ1
デモ版評価/サンプル評価/電話・メール相談
デモ版:こちらからダウンロード可能です。
ダウンロードができない方にはCD送付も行っております。
無償ダウンロード

サンプル評価:弊社で無料テストを実施しております。
詳しくはこちらから。

●ステップ2
カメラ・レンズ・照明の評価
市販の製品でも使用可能ですが、弊社でも御社に合った製品を個別にご提案いたしております。

●ステップ3
導入
ご不明な点はいつでも専門のスタッフにお気軽にご相談ください。

お問い合わせ

画像検査・外観検査ソフト EI310とは?

市販の汎用USBカメラが1-5台使用可能な簡単操作、低価格の画像検査ソフトです。
ユーザーはこの画像検査ソフトをインストールして市販のUSBカメラ等を
接続するだけです。低価格で簡単に画像検査システムを構築できます。
良品画像をマスターとして登録、検査画像と形、色 位置の異なった部分、 同時に寸法・角度の検出も可能な画像検査ソフトウエアです。

[評価版を無償でご提供!]
デモ版のCDを無償でお送りいたします。
またはこちらからダウンロードしていただけます。日英2カ国語対応!

無償ダウンロード

※デモ版にはマルチカメラ機能は付いておりません。

※一部パソコンによっては
ご購入されたUSBキーのみではスタートしない場合がございます。
その場合はこちらをダウンロードください。


小さな疑問から技術的な質問まで

自動外観検査お問い合わせ


簡単設定
・指定色・形状一致度と寸法・角度測定両方の織り交ぜた合否判定が可能。さらに複数台数のカメラの使用が可能。

-指定色・形状一致度(EI100)-
簡単設定 width=
マスター画像の登録
ノイズ除去、位置の自動補正等の設定
色判定の設定
許容範囲設定を行ないます。
簡単設定

検出・検査したいエリアの設定
合否判定、合格率、検査個数の表示。
-自動寸法・角度計測(EI200)-

簡単設定


複数の測定箇所に枠を設定して、
各枠の 測定項目を選択。
測定項目は48種類(下記写真参照)。
2つの項目を組み合わせて和や差の
合否判定を行うことも可能。
簡単設定
-システム例-
最小構成
最小構成
USBカメラとパソコンのみ
を使用。
検査開始はマウスクリック
で行います。
検査スイッチ付き
検査開始スイッチ付き
オプションのI/Oユニット
を接続することによりフット
スイッチ等で検査を開始でき
ます。

シーケンサとの接続
PLC(シーケンサ)との接続
オプションのI/Oユニット
とPLCを接続する事によりイン
ラインの自動検査が可能です。

良品との比較に最適
●形状一致度検出
●指定色検出
良品画像をマスターとして登録。
検査画像と形、色、位置の異なった部分を検出します。
画像の自動保存(合格画像/不合格画像を選択)が可能です。
使用例

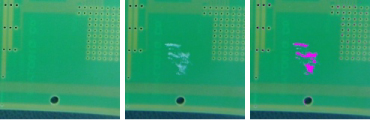

印刷の汚れとつぶれを検出 (形状一致度検出) 使用例 左:マスター画像 中:検査画像 右:検査結果

穴あけ不良とバリを検出 (形状一致度検出)
使用例 左:マスター画像 中:検査画像 右:検査結果

ネジの有無を検出(指定色検出) 使用例
良品画像(マスター)と検査画像を比較して、大小、長さ、位置
色彩などの異なった部分を0.5秒−0.7秒で検出します。
(絶対値測定ではなく、あくまでマスターとの比較です。)
画像検査装置開発のコスト、時間を大幅に削減します。

自動寸法・角度計測に最適
●自動寸法
●角度計測
良品の画像をマスターとして登録。
検査画像と寸法、角度の異なった部分を検出します。
測定寸法値のExcel出力、画像の自動保存(合格画像/不合格画像を選択)が可能です。
使用例1
部品各箇所の幅の寸法計測をするように設定しています。
合格基準値と違う寸法なら不合格と検出します。
自動外観検査
使用例2
複数個所の液面の高さを監視し、異常があれば通報する用途にも使用できます。
使用例

検出精度
  • 検査領域 10cmX7.5cm設定の場合の異物検出
    0.16mm(例:ペレット、粉状の中に紛れた異物、シートの穴、しわ等)
  • 検査領域 10cmX7.5cm設定の場合の位置ズレ検出
    0.35mm(穴、印刷、電子部品の位置ズレ等)
動作環境
  • USBカメラ: DirectShow対応カメラ
    (映像フォーマット:RGB24 YUY2  解像度:640X480対応)
  • WindowsXP、Vista、7、8、8.1、10 (DirectX 9以上がインストール済みの事)
※使用するカメラの画素数や台数によって必要なPCスペックが異なります。詳しくはご相談ください。


製品名/機能
EI100
EI200
EI310
EI710
マスター画像との比較
-
指定色の検出
-
寸法角度検査
-
輝度変化検出
-
-
傷ブツ検出
-
-
マルチカメラ
-
-
2台まで
バーコード読取
-
-
-
OCR機能
-
-
-
スナイパー・ロボ
-
-
-
対応画素数
30万画素まで
30万画素まで
1400万画素まで
1400万画素まで

※ソフトをインストール後、初回起動時にEI100
  またはEI200の機能を選択します。
  EI100またはEI200をご使用の場合、
  USBキーを抜くことによりEI310の評価版として動作します。


*複数台数のカメラでの使用をご希望の場合はEI310もしくはEI710となります。

          他の外観検査ソフトを見る


オプション機能

※EasyInspector310では、下記機能はオプション機能となります。
無償評価版ではEasyInspector710をお試しいただけますので、オプション機能もお使いいただけます。

機能 型式 価格
00:拡張ズレ補正 EIOPT-00 49,000円(税抜)
01:複数マスク EIOPT-01 19,000円(税抜)
02:円環の検査枠 EIOPT-02 29,000円(税抜)
03:カメラカスタム対応 EIOPT-03 39,000円(税抜)
04:拡張コマンド EIOPT-04 49,000円(税抜)
マルチコントローラ
オプション機能
型式 価格
完全版
・カメラ3台以上接続可能。
・ソケット通信で制御できます。
EIMCOPT-00 39,000円(税抜)

便利なオプション

I/Oユニット
端子台タイプ
32,000円
(税抜)
USB I/Oユニットは画像検査ソフト「EIシリーズ」を外部I/O信号によって制御するための装置です。
検査開始トリガはA接点入力、検査中(BUSY)、判定(OK/NG)出力はフォトカプラによる光絶縁出力です。

I/Oユニット端子台タイプ
I/Oユニット
フットスイッチタイプ
37,000円
(税抜)
USB I/Oユニットと使いやすいフットスイッチをセットにしました。
フットスイッチにより、ハンズフリーでEasyInspector検査を行うことができるため、パソコンのキー操作やマウス操作が不要となります。

※フットスイッチは手押しすることもできます。

I/Oユニットフットスイッチタイプ
  • USBケーブルでパソコンに簡単接続
  • 半自動の場合、ユニットのスイッチで検査開始
  • 端子にPLCを接続して全自動検査も可能。
  • OK/NG信号を出力
