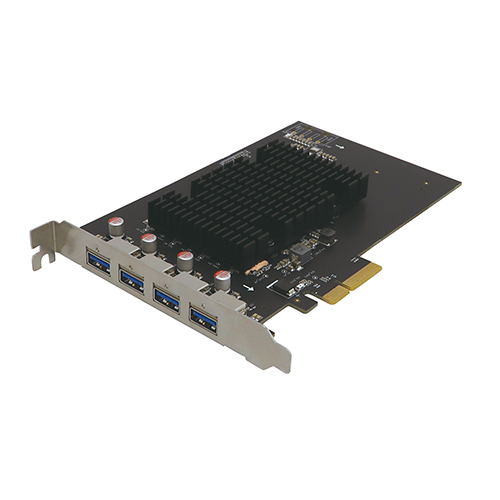

USBフレームグラバボード（4ポート） USB-IB4

42,000円（税抜）

デモ機無料貸出

● USB3.0ポート×4を搭載（各ポート独立）
　USB3 Visionカメラを最大4台まで接続可能
●USB3.0に対応。
　データ転送性能（実測値）：最大2.6Gbps
●USB2.0 / USB1.1互換
●PCI-Express 2.0× 4レーン接続

製品について問い合わせる

製品の特長

各ポート独立のUSB3.0（5Gbps）ホストコントローラを搭載

一般的なパソコンのUSB3ポートは、複数のポートで帯域を共有している場合があります。
そのため、複数台のUSB3 Visionカメラを接続すると、帯域不足により
フレームレートの低下や動作の不安定化が発生することがあります。
（外付けHDD等、他のUSB機器が繋がっている場合に動作が不安定になる可能性もあります。）

本フレームグラバボードは各ポートが独立したUSB3.0インターフェースに対応しており、
複数台のUSB3 Visionカメラを安定して接続できます。

実効転送速度

USB3 Visionカメラ接続時の連続転送において、各ポートあたり最大約2.6Gbpsの連続データ転送を確認しています。

各ポートをボードへ直接接続することで、最大4台のUSB3 Visionカメラを同時に接続した場合でも、
ポート間の帯域競合を抑えた安定した画像取り込みを実現します。

※ USB3.0の物理リンク速度は5Gbpsです。実効転送速度はUSBプロトコルのオーバーヘッド等により物理リンク速度より低くなります。

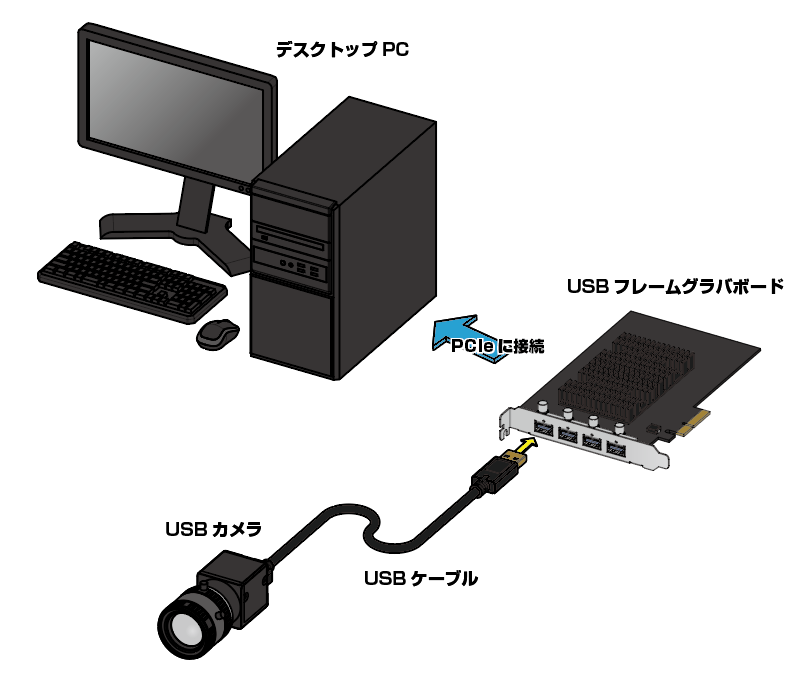

接続イメージ

仕様

型番	USB-IB4
ホストインターフェース	PCI-Express Gen2 × 4
ポート数	4
カメラインターフェース	USB3.0 type-A
実効転送速度（実測値）	最大2.6Gbps
環境温度	使用時0～60℃
対応OS	Windows 8.1 / 10 / 11 , Linux
寸法	181mm×126.3mm×21.6mm
