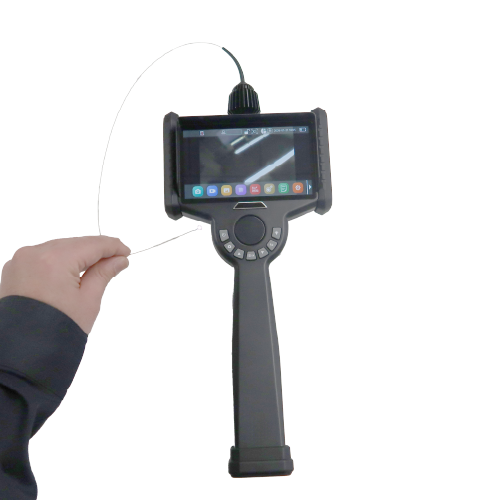

超細径工業用内視鏡（φ0.85mm・16万画素） MIVS-08505TP

1,900,000円（税抜）

デモ機無料貸出
タッチパネル
高性能

超近接でピントが合う「特化設計」
0.85mmという極細だから必要な近接撮影！

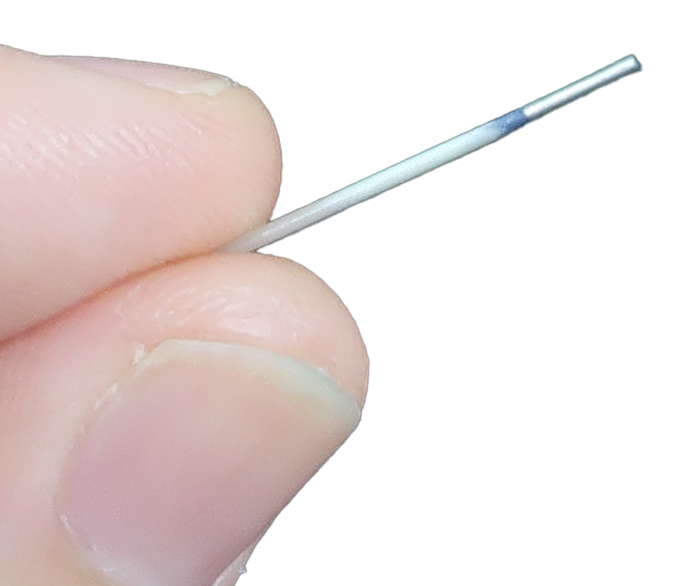

●φ0.85mm（ケーブル長0.5m）の超細径工業用内視鏡
●映像を確認しやすい6インチタッチモニタ
●ファイバー照明採用で強力な光照射と自然な白色光を実現
●ケーブル部の着脱可能、別サイズのケーブルも装着可能
●HDMI出力対応で複数人で映像共有可能

※近接タイプ（0.5mm～3mm）または通常タイプ（3～70mm）のピントを選択出来ます。
●1ｍタイプは1,990,000円（税抜）

製品について問い合わせる

工業用内視鏡の特長

2種類の焦点仕様をご用意

観察深度（ピント位置）を用途に合わせて選択できます

φ0.85mmのような超細径内視鏡は、非常に狭い場所や奥まった箇所の観察に使用されることが多いため
観察対象までの距離に合わせて2種類の焦点仕様をご用意しています。
　

近接タイプ（超近距離観察向け）

観察深度：0.5〜3mm

対象物にほぼ接触するような距離で使用する場合に適しています。
極めて狭い穴の内部や、対象物との距離を十分に確保できない場所での観察に最適です。

通常タイプ（標準的な観察向け）

観察深度：3〜70mm

一般的な工業用内視鏡と同様の使い方ができる標準仕様です。
ある程度の距離をとって観察したい場合や、幅広い用途に対応します。

このような用途におすすめ

微細穴の内部確認
極小部品の観察
対象物に近づけて使用する検査

このような用途におすすめ

一般的な内部点検
配管や機械内部の確認
幅広い対象物の観察

美麗な内視鏡映像

従来の工業用内視鏡に比べ、画像処理性能が高く、ノイズ軽減等でクリアな映像を表示
過去の30万画素と比べると映像美の差は大きく開きます。

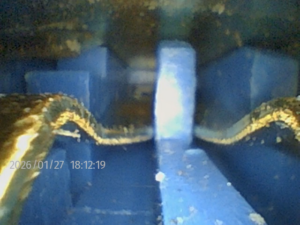

下記はUSB3.0端子の内部を撮影した画像です。

解像度が同じでも色の再現性、ピント、明るさ、すべて旧型の内視鏡を上回る映像美です。
今まで見づらいと感じていた場所の観察もはっきり見ることができます。

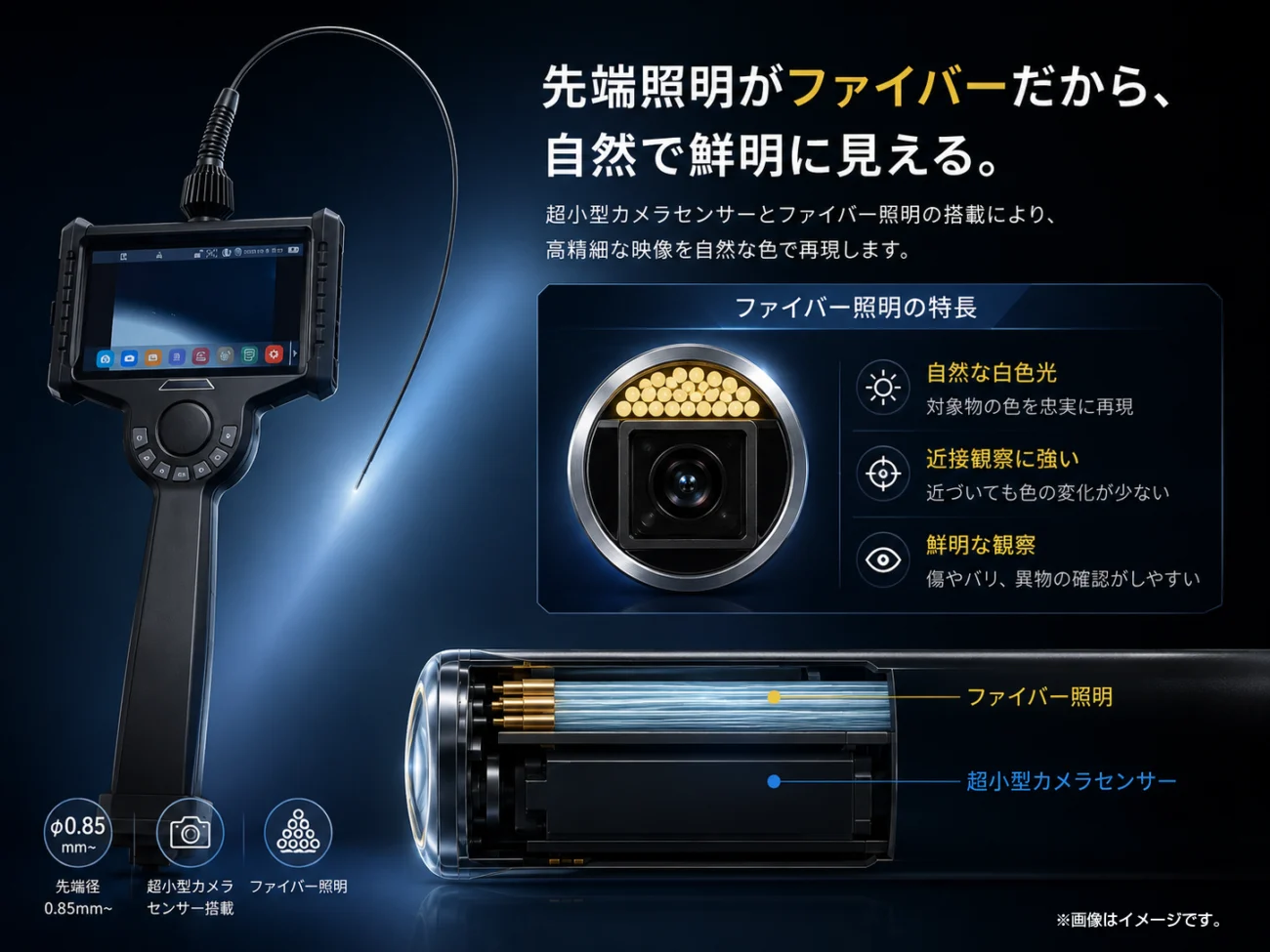

光ファイバー採用！強力な照射と自然な白色光を実現

近接観察では、照明の違いが「見え方」の違いになります。

超細径内視鏡は対象物との距離が数mmになることも珍しくありません。
一般的なLED照明では、近づくほど青みが強くなり、本来の色味が分かりにくくなる場合があります。
そのため、傷やバリ、異物などの微細な異常を確認する際には、照明方式が観察品質を左右します。

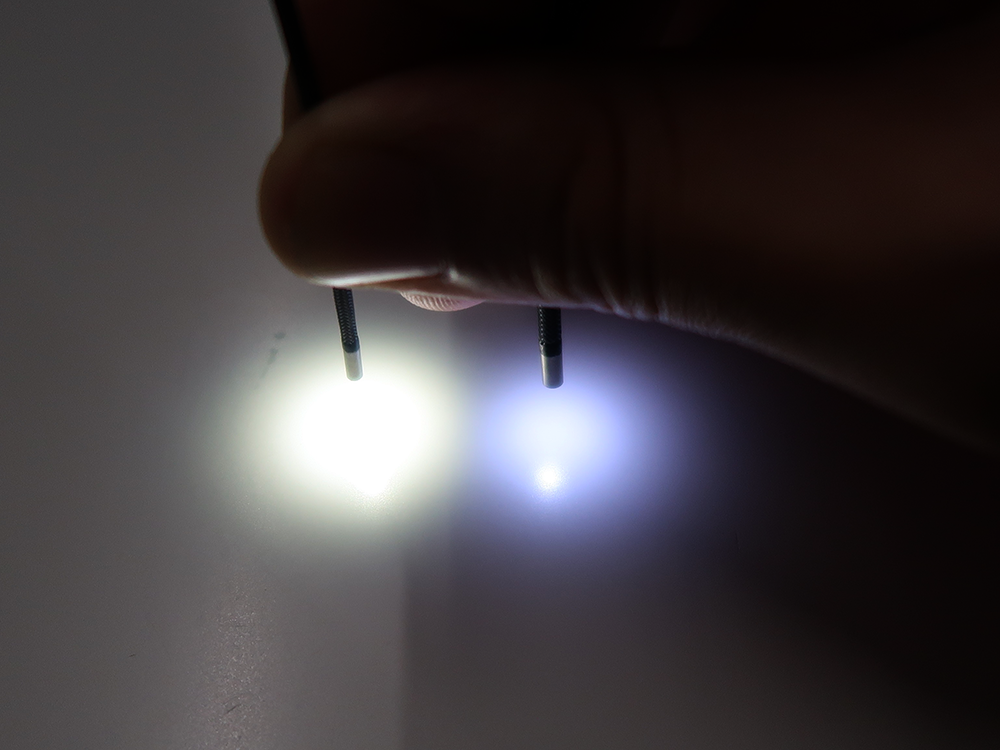

照明方式による見え方の違い

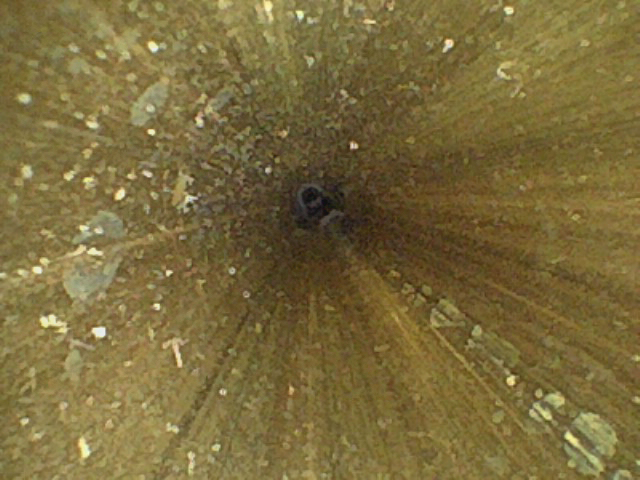

松電舎の光ファイバー（640×480）

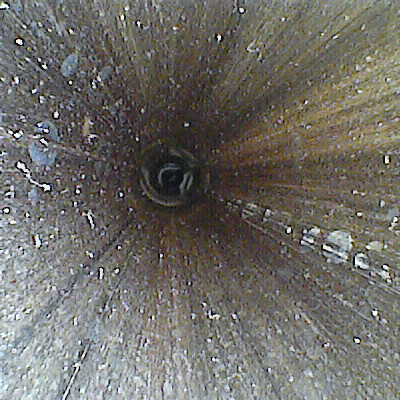

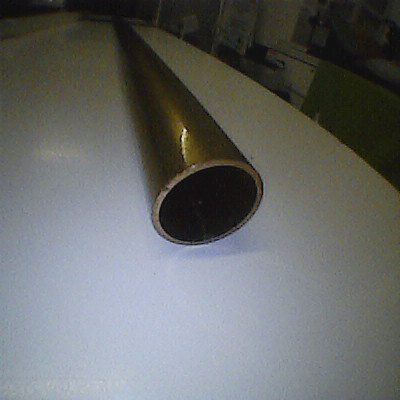

先端LEDの細径内視鏡（400×400）

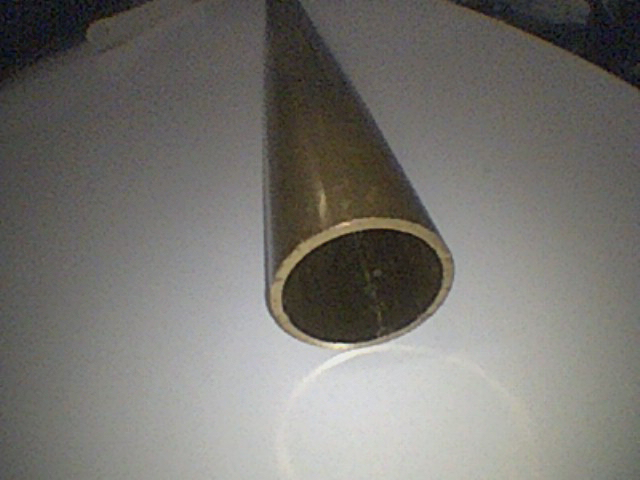

強力な照射光

LED方式では、先端径が細くなるほど搭載できるLEDも小さくなり、光量不足になりがちです。
松電舎の光ファイバーは、強力な外部光源の光を先端まで届けることで、超極細径でも十分な明るさを実現。
狭く暗い場所でも鮮明な観察をサポートします。

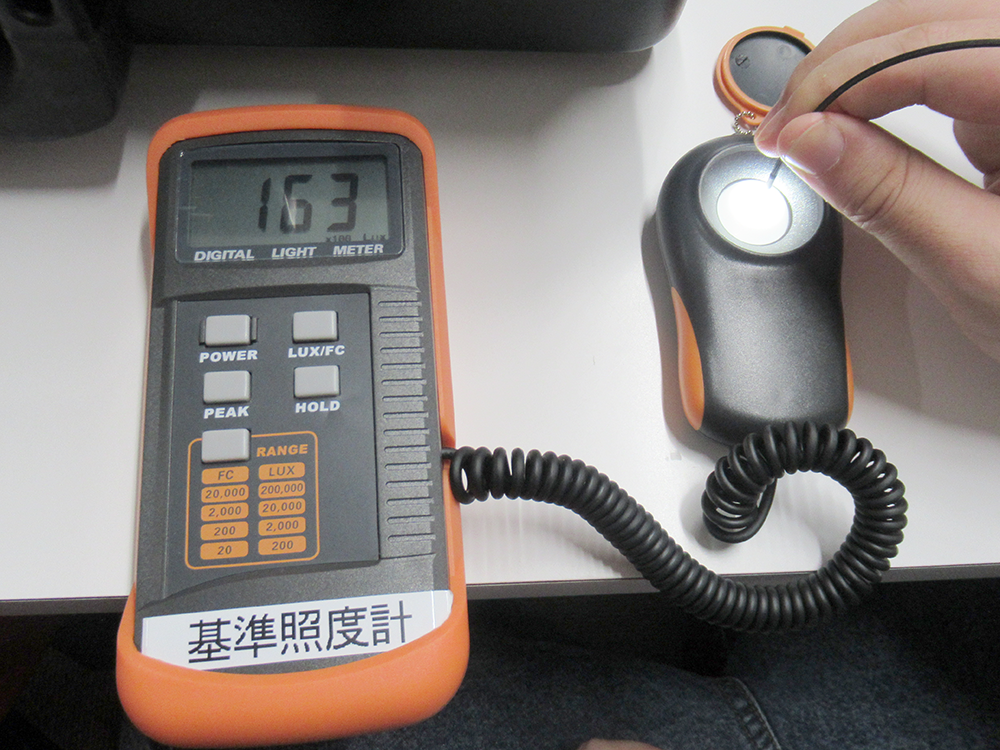

松電舎の光ファイバーの最大光量（距離5mm程度で16,300lx）

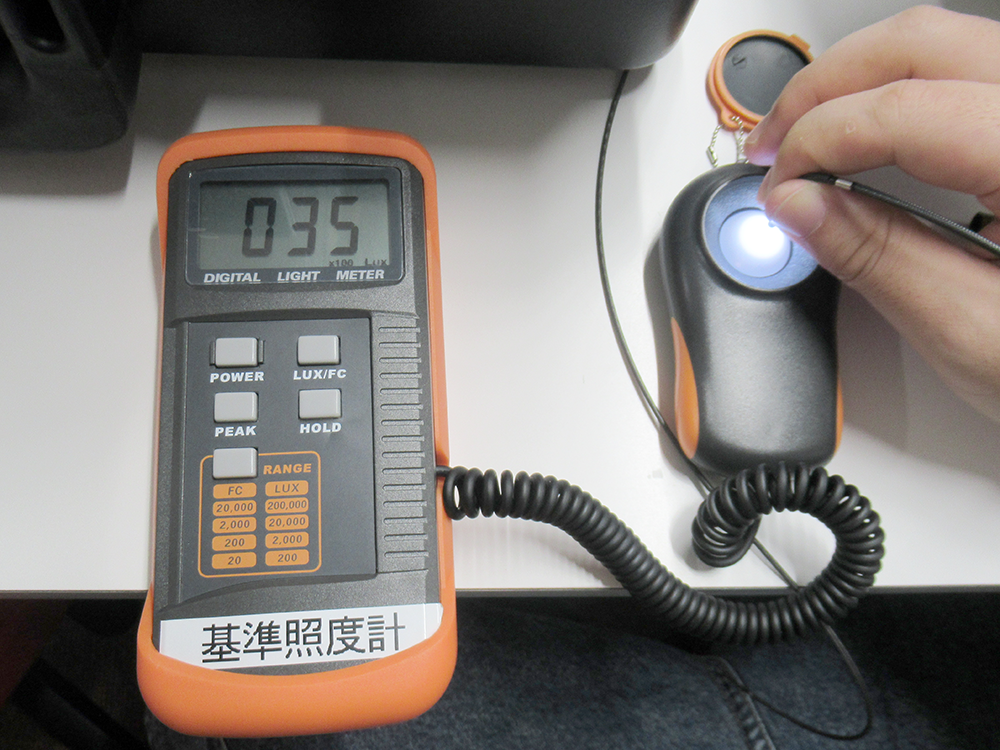

先端LEDの細径内視鏡の最大光量（距離5mm程度で3,500lx）

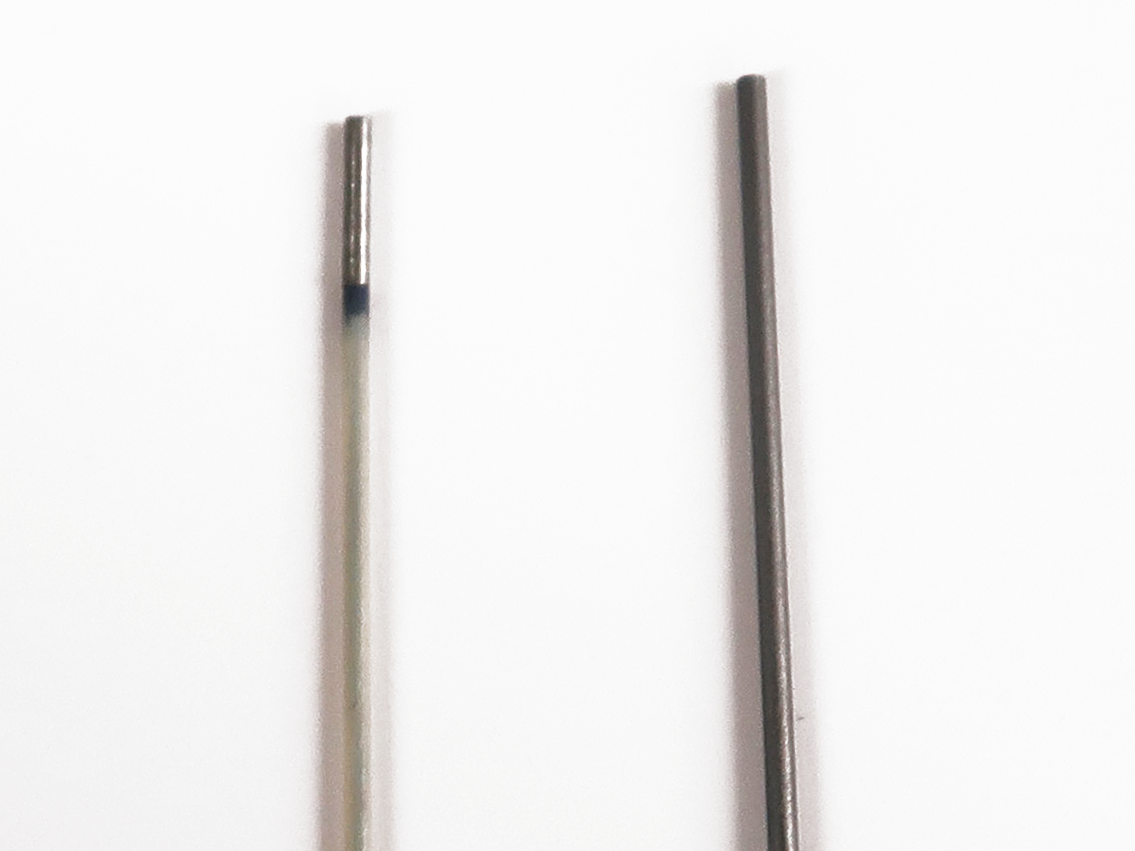

極細・短尺だからこそ実現する「高操作性」

狭く入り組んだ場所でもスムーズに挿入・操作が可能、配線の取り回しもストレスなし。

連続した穴の観察に最適！（先端径1.8mmの動画）

極細・短尺だからこそ実現する「高操作性」

狭く入り組んだ場所でもスムーズに挿入・操作が可能、配線の取り回しもストレスなし。

連続した穴の観察に最適！（動画）

小型簡易スタンド使用で操作感UP

モニターを作業者の視やすい角度に調整し、観察することが出来ます。

視野角100°の広視野設計により広範囲を確認可能。

工業用内視鏡の一般的な視野角60°と比べて広い視界を確保し、
確認作業の効率化と作業時間の短縮に貢献します。

現場で使いやすい6インチ大画面

静止画・動画の保存や明るさの設定等もタッチパネルで設定できます。

静止画保存に関しては本体背面の撮影ボタンでも撮影出来ますので
内視鏡本体を持ったままでも簡単に撮影が可能です。

防塵・防水性能に優れたIP67対応設計

粉塵の侵入を完全に防ぎ、一時的な水没にも耐えるため、屋外や水のかかる現場
粉塵の多い工場など、過酷な環境でも安心してご使用いただけます。

着脱式プローブ採用

プローブだけ交換できるから、長く使える。

最も負荷のかかるケーブル部（プローブ）は着脱可能。
万が一の破損時も、本体ごと交換する必要がなく、プローブのみ交換できるため、修理コストを抑えながら安心してご使用いただけます。

仕様

先端外径	0.85mm
カメラ解像度	16万画素
カメラケーブル有効長	0.5m
モニタ（解像度）	タッチパネル対応　6インチ（1024×768）
防塵・防水規格	挿入部IP67
視野角	100°
保存	MicroSDカード（最大128GBまで対応）内蔵メモリ：128GB
外部出力	HDMI
言語	日本語、英語、中国語、ドイツ語、スペイン語、フランス語、イタリア語
光源（LED）	光ファイバー調光：OFFから9段階
電源	18650電池 3.7V/2200mAh×4本　/　ACアダプタ5V3.0A
駆動時間	約4時間（電池使用時） ACアダプタ接続時は連続稼働が可能
静止画記録形式	Jpeg：400×400 または 640×480
動画記録形式	MP4：400×400（30fps）または 640×480（30fps）
使用環境温度	挿入部：-20℃～70℃ 本体-10℃～50℃
保管環境温度	-20℃～60℃（結露なきこと）
サイズ／重量	350（W）×150（H)×60（D)mm 820g ※挿入部は含まない
