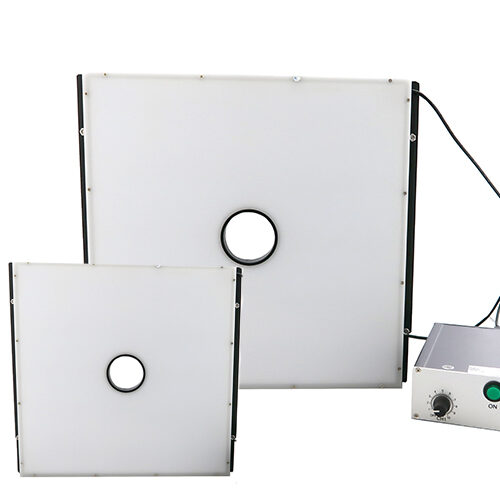

パネル照明（電源付き）
パネル照明 LVYKB-G160/180-55M1A
141,000円（税抜）
- デモ機無料貸出
大型対象物を均一な光で照射できます。
●大きな対象物を均等に照射できます。
※対象物より大きい照明をお選びください。
●電源は標準付属
製品の特長
用途例
ダイカスト製品の検査・パレット検査 など
構成例
パネル照明と大口径リング照明の比較
パネル照明と大口径リング照明は、どちらも対象物全体を均一に照射するための照明です。
広い範囲をムラなく明るくできるため、検査や観察用途でよく使用されます。
ただし、大口径リング照明は対象物の形状や表面状態によっては、反射や影の影響を受けやすく、均一な照明が得られにくい場合があります。
そのような場合には、面全体をやわらかく照らすことができるパネル照明の使用がおすすめです。
対象物の特性に応じて照明方式を選択することで、より安定した撮像・観察が可能になります。
ラミネートされた対象物の撮影比較
（均等に照らすのが難しい対象物）
カタログ表面の撮影比較
（均等に照らすのが比較的簡単な対象物）
対象物によっては大口径リング照明でも問題ないことがあります。
その場合は大口径リング照明は安価な照明となりますので、比較的導入しやすいです。

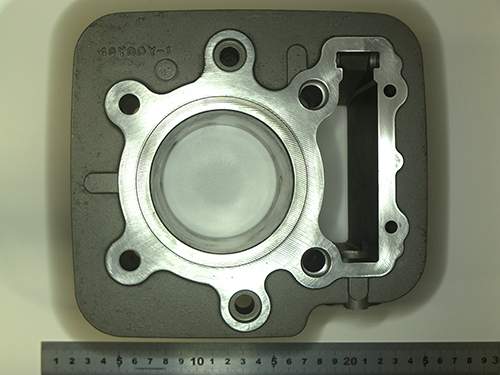

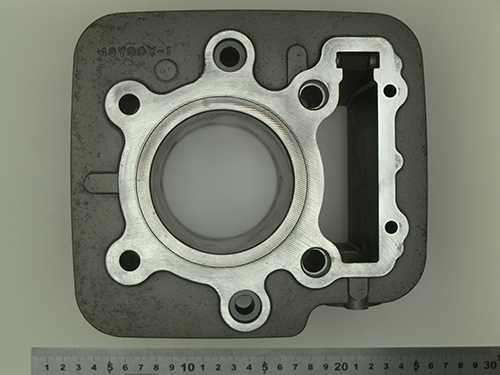

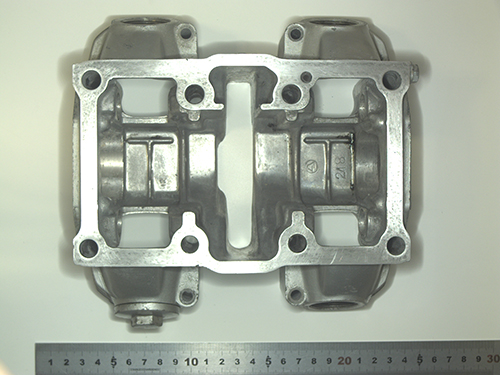

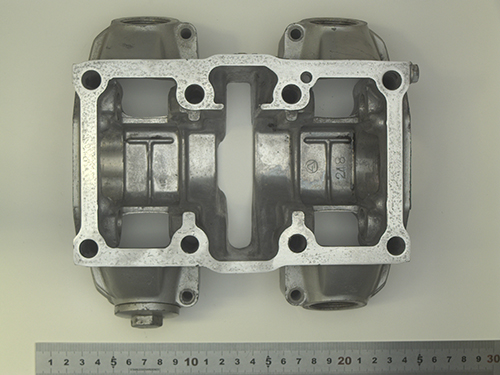

比較画像
●鋳物
仕様
| 発光面サイズ | 160×180mm |
|---|---|
| 穴のサイズ | 55mm |
| 最大消費電流 | 1000mA |
| 入力電圧 | 24V |
| ケーブル長 | 1m |
ダウンロード
寸法図
-
（pdf／74 KB）
-
LVYKB-G160180-55M2A_3DCAD(stp)
（zip／279 KB）
オプション
延長ケーブルもご用意（オプション）
照明と電源の間を延長するための延長ケーブルを
ご用意しております。
VL-EXT-2m 2m （2,300円（税抜））
VL-EXT-3m 3m （3,000円（税抜））
VL-EXT-5m 5m （4,000円（税抜））
VL-EXT-10m 10m （7,500円（税抜））
