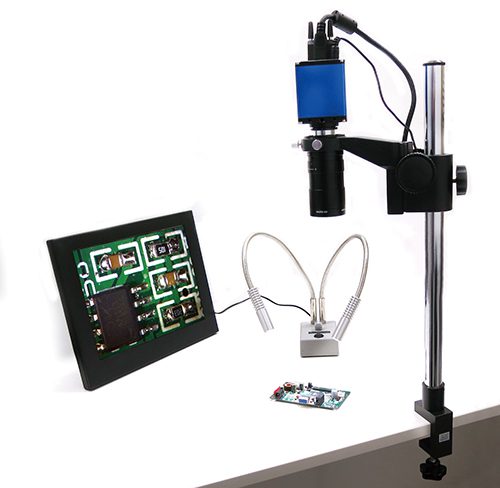

長距離PCモニタダイレクト マイクロスコープ(エッジ固定タイプ) LRA130XGA-3E

LRA130XGA-3E
販売終了

後継機種はこちら

マイクロスコープ下で作業ができる
200mm~400mmのロングレンジ!



400mmの長作動距離から観察可能。
驚異のロングレンジ。
観察視野を妨げることなく、対象物を観ることができる為様々なレイアウトが可能。最大倍率は60倍。
エッジ固定スタンド付き。(照明・モニタは含みません)
検査や検品、大型対象物の観察など幅広い用途での使用が可能です。
  • 作動距離400mm~200mmの驚異のロングレンジ
  • USBメモリスロットル付(画像保存はBMP方式)
  • HDR(ハイダイナミックレンジ)機能付
  • クロスライン表示機能付(白線/黒線どちらも表示可能)
  • モニタ画面上に最大縦4本横4本の任意電子ラインを表示可能
  • 表示遅れのない滑らかな映像(30fps)
  • 外部トリガ端子付
  • 解像度切替可能:1280×1024、1024×768、1280x 720
  • 15pinMINI D-sub映像入力端子が付いたモニタに直接接続します。
    (デスクトップのPCモニタ、ハイビジョンテレビモニタ、プロジェクタ等々)

    ※通常のノートパソコンには映像入力端子が付いていないものもありますのでご注意ください。

    ※モニタはカメラの解像度(1280×1024)と同等、もしくはそれ以上のもので、4:3のスクエア型、もしくは4:3の切替機能があるワイドモニタをご使用ください。





製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000
全体仕様
トータル倍率 23倍-140倍 ※倍率は17インチモニタ換算の計算値
視野範囲 作動距離400mm時
113.0mmx85.0mm(3倍時)、12.0mmx9.0mm(30倍時)
作動距離300mm時
81.0mmx61.0mm(4倍時)、8.1mmx6.1mm(40倍時)
作動距離200mm時
52.5mmx9.4mm(6倍時)、5.2mmx3.9mm(60倍時)
撮像素子 1/2.5”CMOS
画素数 130万画素
ピクセルサイズ 4.4μmx4.4μm
解像度 1280(H)×1024(V)
1024(H)×768(V)
1280(H)×720(V)
フレームレート 30fps







各作動距離からの見え方
作動距離400mmの見え方
最大視野
最大視野(3倍時)
最小視野
最小視野(30倍時)

作動距離300mmの見え方
最大視野
最大視野(4倍時)
最小視野
最小視野(40倍時)

作動距離200mmの見え方
最大視野
最大視野(6倍時)
最小視野
最小視野(60倍時)




驚異のロングレンジ!
驚異のロングレンジ



10.5mmx8.0mmの視野を
40cmの距離から観察。

斜めからの観察も可能
斜めからの観察も可能
(エッジ固定タイプのみ)




ハイダイナミックレンジ合成機能が標準装備!
通常の画像に比べて幅広いダイナミックレンジを表現可能にする機
能が付属しています。
明暗のある画像でも黒つぶれや白とびを少なくすることができます。
このHDR合成機能を応用すると、ハレーションを軽減させた映像を
撮影することができます。


通常モード

HDRモード


通常モード

HDRモード


通常モード

HDRモード








簡単設定!簡単操作!簡単保存!



SDカードスロットル付PCモニタダイレクトカメラ
PCモニタに直接接続する
だけです。(15Pin MINI
D-subタイプに接続可能)
パソコン本体、キーボード、マウス、ソフトは不要
パソコン本体、キーボード、
マウス、ソフトは 不要
USBメモリスロットル
USBメモリ(8GB)

外部トリガー
外部トリガー対応:
外部からのON/OFF信号
により撮影が可能
ボタン操作
付属のリモコンを
ワンタッチで簡単に画像を保存
クロスライン表示/非表示
クロスライン表示/非表示が可能。
(白線/黒線どちらも表示可能)

クロスライン表示/非表示
最大8本の任意ライン発生機能付
外部トリガー
カメラ背面で明るさなどカメラの
明るさなどカメラの設定が簡単
にできます。
メニュー表示
付属のACアダプタを接続すると
画面右下にメニュー表示

ボタン操作
メニュー:明るさ、コントラスト
色、クロスライン表示、
感度表示など
ハイビジョンテレビモニタ   テレビモニタ後ろ
15pinMINI D-sub付のテレビモニタやハイビジョン
テレビモニタ、PCモニタに直接接続して使用できます。




エッジ固定タイプ(LRA130XGA-3E)標準装備
PCモニタダイレクトカメラ ズームレンズエッジ固定スタンド

  • PCモニタダイレクトカメラ
  • ズームレンズ
  • エッジ固定スタンド
  • 3Dアーム
  • 延長キット
  • USBメモリ(8GB)
  • 保護カバー




延長キット延長キット
延長キット EK-135  5,000円/本
・エッジ固定タイプ、スタンドタイプともに1本は標準で装備されております。





寸法図

便利なオプションのご紹介

42,000円
(税抜)


据え置きタイプの調光式LEDツインアーム照明。

+4,000円(税抜)でマグネットタイプもご用意可能です

高解像度200万画素マイクロスコープ

マグネット式ツインアーム照明
マグネットタイプ



48,000円
(税抜)


据え置きタイプの調光式LEDツインアーム照明。
マイクロスコープの背面に設置可能な薄型コンパクト設計。

高解像度200万画素マイクロスコープ




欲しかったのはこのサイズ!
組込みにも最適な12.0インチ液晶モニタ

58,000円
(税抜)



ビデオ入力、VGA入力に対応の12インチモニタ

堅牢な金属製ボディー

※モニタ固定アングルには取り付きません。

高解像度200万画素マイクロスコープ

8、10インチでは小さい・・
17、19インチでは大きい・・
組込みにも最適な12インチ!


製品仕様
型式 スクリーン 解像度 本体サイズ 電源
GR-12TV 12インチ
(4:3)
1024×768 310x254x50mm DC12V
1500mA
詳細はこちらからご覧ください。


84,000円
(税抜)



任意の位置にピタッと静止。米国特許取得のスムースアーム付12インチ液晶モニタ。

机のエッジにC型クランプ(万力)で固定して使用します。

ビデオ入力、VGA入力に対応の12インチモニタ

堅牢な金属製ボディー

詳細はこちらからご覧ください。

高解像度200万画素マイクロスコープ

エッジ固定









マイクロスコープを10倍便利にするオプション



便利なオプション ベスト1

マイクロスコープ用3Dアーム

31,000円
(税抜)
※大型ベースにのみ対応
便利な使用例
便利な使用例
斜めからも観察可能
便利な使用例
大きなワークに対応
便利な使用例
真横からも観察可能

便利なオプション ベスト2

回転式簡易XYテーブル

43,000円
(税抜)
※大型ベース・小型ベースに対応
便利な使用例
低価格簡易XYテーブル 3Dアームと標準スタンドの組み合わせで斜めからの観察、更にその位置にカメラを固定し対象物を回転しながらの観察も可能に

小型スタンドに取付例
XY方向への移動、また回転ノブがあるため、水平を出すのに便利

簡易XYテーブルもございます回転ノブ、観察板がついていない簡易XYテーブルもございます。

36,000円
(税抜)



便利なオプション ベスト3

ユニバーサルスタンド

78,000円
(税抜)
※ベースを変更
ユニバーサルスタンド使用例
3Dアーム使用例
斜めからも検査可能

ユニバーサルスタンド使用例
左右180°に角度が調整可能
(目盛は目安です)

簡易XYテーブルの追加も可能
対象物の位置合わせに便利な簡易XYテーブルの追加も可能です。
オプションXYテーブル・TK100を同時に使用
