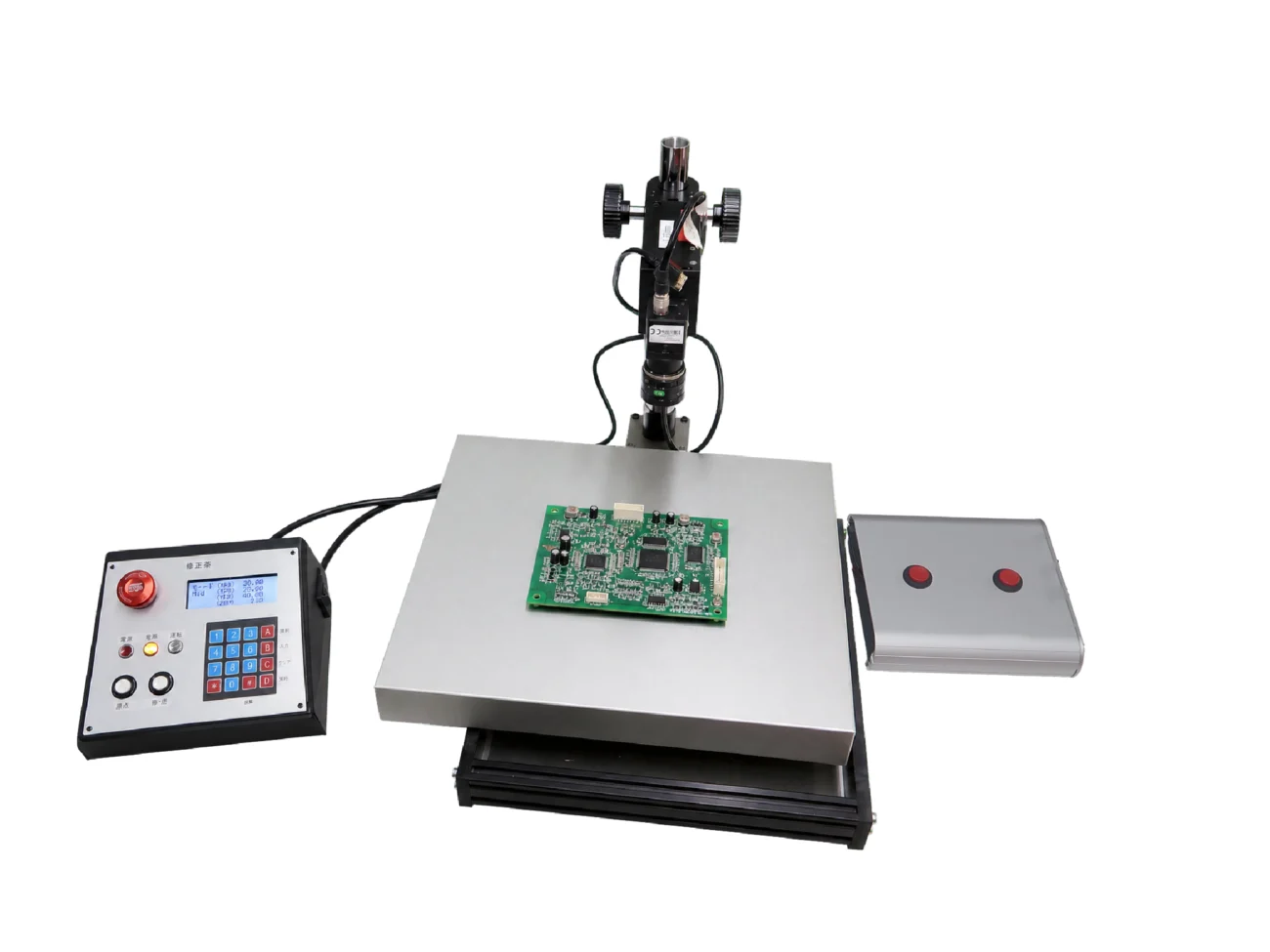

多点検査用ティーチングXYテーブル

お問い合わせください

見たい箇所へ自動で移動。
大型ワークの多点外観検査を効率化。

このようなご相談に対応します
・使用中のパレットに合わせて製作してほしい
・対象物の数や配置に合わせて撮影位置を設定したい
・ステージのサイズや移動範囲を変更したい
・カメラや照明も含めて選定してほしい
・スタートボタンだけで撮影を開始できるようにしたい
・撮影した画像をPCへ自動保存したい
・現在の手作業をどこまで自動化できるか相談したい

製品について問い合わせる

製品の特長

大きな対象物の複数個所を検査・撮影

撮影位置をあらかじめティーチングできます。
検査のたびに手作業で位置を合わせる必要がなく、作業者による位置のばらつきを抑えられます。

撮影画像をPCで確認・保存

各ポイントの撮影画像をPC上で確認できます。
画像を検査記録やトレーサビリティー資料として保存する運用にも対応できます。

お客様の工程に合わせたセミカスタム

標準のティーチングXYステージをベースに、パレットの形状、ステージサイズ、移動範囲、撮影位置、カメラ、照明、操作方法などを用途に合わせて構成します。
ゼロから専用装置を設計するフルオーダーとは異なり、標準製品を活用することで、必要な機能に絞ったシステムを導入できます。

「こんな装置にできる？」からご相談ください

ティーチングXYステージをベースに、お客様の対象物・パレット・撮影工程に合わせたセミカスタムに対応します。
「パレット上の対象物を順番に撮影したい」
「撮影した画像を自動でPCに保存したい」
「現在使用しているカメラや照明を組み合わせたい」

このようなご要望がございましたら、まずはお気軽にご相談ください。
具体的な仕様が決まっていない段階でも問題ありません。対象物や現在の作業内容、実現したいことをお聞きし、適した構成をご提案します。

【セミカスタムについて相談する】

参考仕様

型番	KB-2525T
移動範囲	128×138mm
移動速度	低速 : 5mm/s, 中速 : 30mm/s, 高速 : 60mm/s
分解能	0.1mm
繰り返し精度	±0.1mm
位置決め精度	±0.1mm
設定可能検査ポイント数	10ポイント
耐荷重	1kg
重量	3.5kg
テーブル寸法	250×250×65mm
付属品	XYテーブル部、制御ボックス、ACアダプタ
