撮影自動化XYテーブル

お問い合わせください

撮影したい位置も、パレットも、運用方法も。
現場に合わせてつくる、自動撮影XYステージ。

このようなご相談に対応します
・使用中のパレットに合わせて製作してほしい
・対象物の数や配置に合わせて撮影位置を設定したい
・ステージのサイズや移動範囲を変更したい
・カメラや照明も含めて選定してほしい
・スタートボタンだけで撮影を開始できるようにしたい
・撮影した画像をPCへ自動保存したい
・現在の手作業をどこまで自動化できるか相談したい

製品について問い合わせる

製品の特長

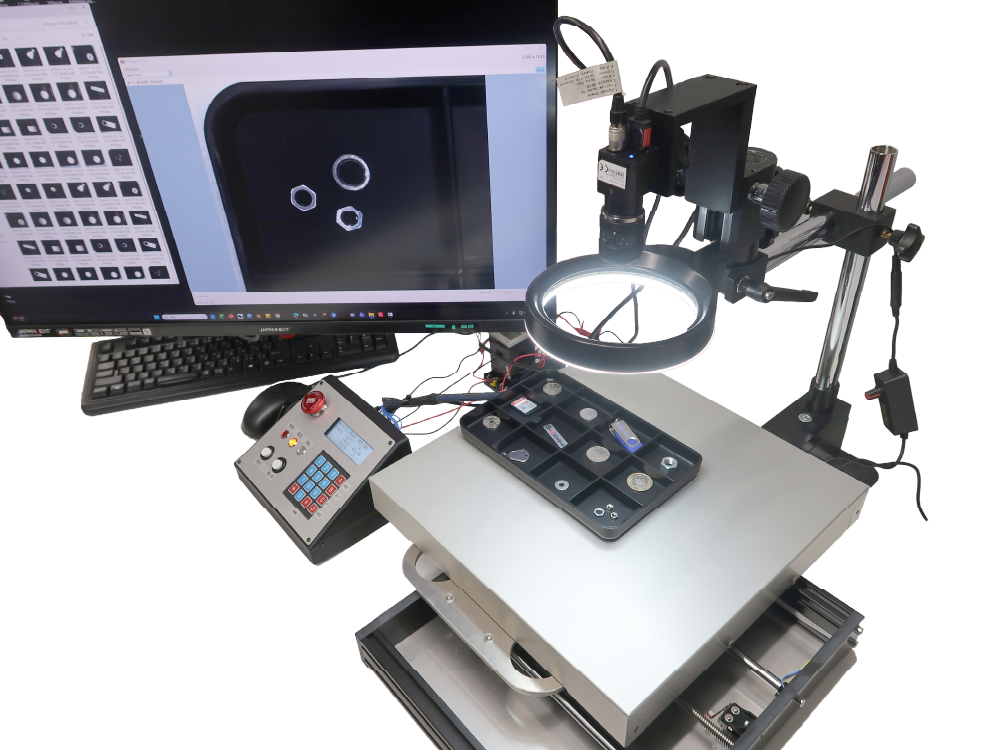

パレットをセットしてスタートするだけ

対象物を載せたパレットをステージに設置し、スタートボタンを押すだけで撮影を開始。
登録された撮影位置へ順番に移動し、パレット上の対象物を自動で撮影します。

複数の対象物を自動で連続撮影

XYステージが設定された位置へ自動で移動し、「移動・停止・撮影」を繰り返します。
複数の対象物を一つずつ手作業で位置合わせする必要がなく、撮影作業の省力化と作業時間の短縮に貢献します。

撮影した画像をPCへ自動保存

各撮影ポイントで取得した画像をPCへ保存できます。
撮影位置や対象物ごとに画像を記録できるため、外観記録、検査用画像の収集、作業履歴の保存などに活用できます。

お客様の工程に合わせたセミカスタム

標準のティーチングXYステージをベースに、パレットの形状、ステージサイズ、移動範囲、撮影位置、カメラ、照明、操作方法などを用途に合わせて構成します。
ゼロから専用装置を設計するフルオーダーとは異なり、標準製品を活用することで、必要な機能に絞ったシステムを導入できます。

「こんな装置にできる？」からご相談ください

ティーチングXYステージをベースに、お客様の対象物・パレット・撮影工程に合わせたセミカスタムに対応します。
「パレット上の対象物を順番に撮影したい」
「撮影した画像を自動でPCに保存したい」
「現在使用しているカメラや照明を組み合わせたい」

このようなご要望がございましたら、まずはお気軽にご相談ください。
具体的な仕様が決まっていない段階でも問題ありません。対象物や現在の作業内容、実現したいことをお聞きし、適した構成をご提案します。

【セミカスタムについて相談する】

参考仕様

型番	KB-2525P
移動範囲	128×138mm
移動速度	低速 : 5mm/s, 中速 : 30mm/s, 高速 : 60mm/s
分解能	0.1mm
繰り返し精度	±0.1mm
位置決め精度	±0.1mm
設定可能検査ポイント数	10ポイント
耐荷重	1kg
重量	3.5kg
テーブル寸法	250×250×65mm
付属品	XYテーブル部、制御ボックス、ACアダプタ
