粒子解析ソフトウェア G-S Measure(日鉄テクノロジー株式会社製)

G-S Measure
188,000円 (税抜)

高速で多機能な粒子(粒度)解析ソフトウェア

●様々な画像解析ツールを標準搭載

●自動粒子解析

●ご要望に応じた粒子解析ソフトのカスタマイズ対応可能

●円形分離計測(オプション機能・100,000円(税抜))

電子カタログを見る
製品のお問い合わせ
デモ機納期: 1~3日
製品納期: お問い合わせください
phone06-6364-3000

主な特徴

自動粒子解析及び手動粒子解析
【ボタン一つで解析!自動粒子解析】
・ボタン一つで瞬時に画像全体の画像解析結果、および個々のデータを表示します。



【粒子個々の領域計測可能!手動粒子計測】
・手動粒子解析により二値画像上でクリックした粒子個々の領域の計測が可能です。



【レポート作成に便利!Excel出力】
・画像計測項目の選択、実寸値表示(dot/mm又はdot/μm)が可能です。
・結果はExcel(CSV形式)出力が可能です。

自動粒子解析及び手動粒子解析






結晶粒度測定(鋼のフェライト結晶粒度測定)
【JIS規格・ASTM規格に準拠!】
下記規格に準拠した結晶粒度評価ツールです。
・JIS規格(JIS G 0551:2005)
・ASTM規格(ASTM E 112-96,ASTM E 1382-97)



【最大12通りの粒度測定可能!】
・評価方法は、切断パターンの組み合わせにより最大12通りの測定を同時に行い、粒度Noを算出できます。



【切断パターンは5種類から選択可能!】
・切断法では、切断パターンは5種類から選択、間隔およびライン長を設定することができます。



【レポート作成に便利!Excel出力】
・結晶粒度の計測結果は、Excel(CSV形式)出力が可能です。


結晶粒度測定(鋼のフェライト結晶粒度測定)


<測定表示例>ASTM(交点切断法、切片長さ比較法)
測定後の表示は、粒界が切断パターンにかかっている所を青色表示します。
※画像例は、顕微鏡倍率100倍、1000x1000dotの範囲を測定しています。







画像計測機能
【可能な画像計測処理は11種類!】
・距離、角度、面積など11種類の画像計測処理を組み合わせて画像計測をする事ができます。



【レポート作成に便利!Excel出力】
・画像計測結果は、Excel(CSV形式)出力が可能です。
画像計測機能








その他の特徴

様々な画像解析ツールを搭載!
【プロファイル分析】
・ボックス囲み及びラインから選択した領域で、色毎に輝度分布を表示可能。
 *分布図は、目的に応じて縦横方向から選択可能です。
プロファイル分析

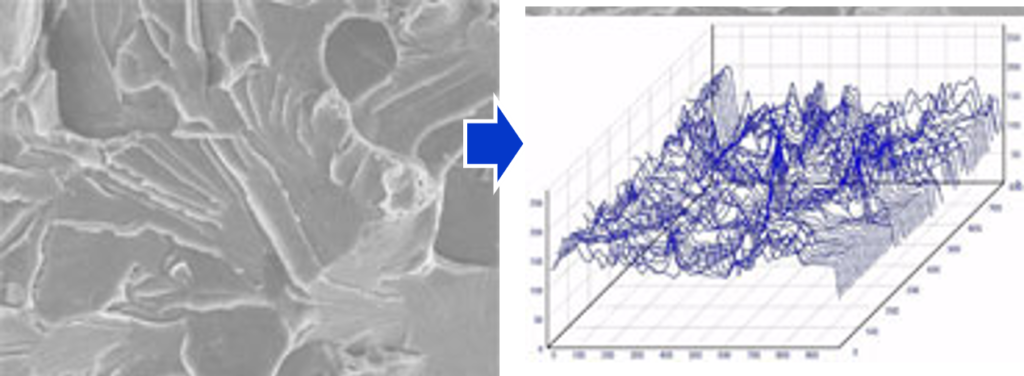

【3D表示】
・画像に含まれるRGBを成分別に分離し、強度分布の三次元グラフを描写。
3D表示




【擬似カラー処理】
・モノクロ画像の輝度階調に応じて色付け。
・階調毎の面積率を算出可能。(最大256段階まで着色できます。)
擬似カラー処理

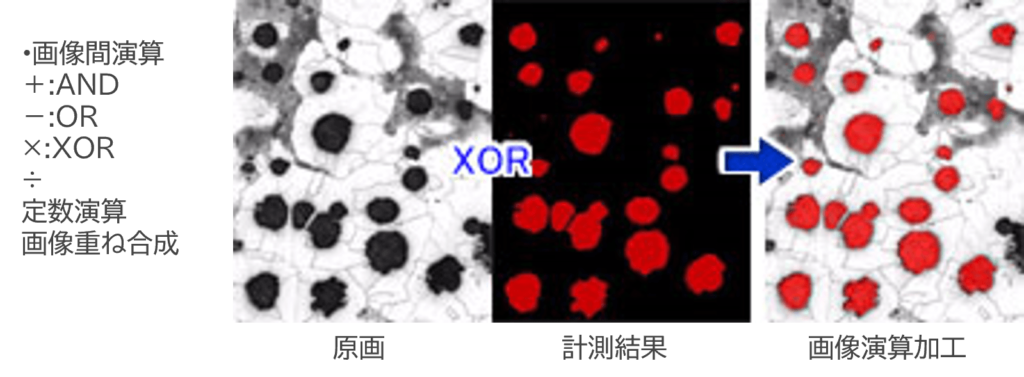

【画像演算処理】
・2つの画像間または、定数との算術演算・論理演算による画像の加工処理。
画像演算処理








画像解析の前処理に便利なツールを搭載!
【ブラシ画像加工】
・任意の大きさのブラシで画像を上塗りし、粒子解析の対象物を修正。
ブラシ画像加工




【計測領域指定】
・矩形及び楕円、多角形、自由領域、グリッドによる計測領域の指定が可能。
<グリッド領域指定例>
計測領域指定




【色成分抽出による二値化】
・任意のカラーを抽出し、その色のレベルで二値化。
 *3色まで指定可能。
色成分抽出による二値化






簡便的に画像処理ができる『簡易メニュー』搭載!
【簡易メニュー】
・頻繁に使用する機能が簡易メニューに集約。
・クリックで簡便に画像処理が可能。(粒子画像操作、不要粒子削除機能は除く)
簡易メニュー




解析結果画像のオーバーレイ表示可能!
【オーバーレイ表示】

・自動粒子解析した結果を原画像に重ね合わせ(オーバーレイ)表示可能。
 *計測した粒子や領域が一目で判断がつきます。
・計測した粒子や領域のみの表示が可能。
・計測した粒子のナンバーリング表示、粒子や領域の色は自由に変更可能。
オーバーレイ表示








さらに便利なオプション機能(+100,000円(税抜))

円形分離計測(オプション機能)
・重り合う粒子を円形の粒子として自動分離し、個々の粒子に関して画像解析を行うことができます。
・計測前に個別に円形の追加や削除および円形の大きさの微調整を任意に行うことができます。
円形分離計測




カスタマイズを承ります
・ご要望に応じたソフトのカスタマイズを承ります。



<カスタマイズ例>


◆粒子間距離測定
1つの粒子を基点に周囲にある粒子の距離を自動測定します。
基点になった粒子毎に距離測定結果を算出します。

粒子間距離測定

他にも、粒子の中心座標・重心座標間距離の自動測定・顕微鏡画像をカメラから直接取り込み、画像解析を行うシステムも可能ですのでご相談下さい。



*オプション・カスタマイズは別途有料となります。









動作環境
対応OS Windows10 Pro
CPU Core i5 3.0GHz 相当品
メモリ 8GB以上を推奨
画像解像度 1280×1024以上
HDD 128GB以上推奨
周辺機器 CD-ROMドライブ(インストール時必須)、USBポートは1ポートあること
