溶接脚長ハンディ3Dスキャナー CSM-HS10WL (株式会社コムビック製)

CSM-HS10WL
988,000円 (税抜)

原材料高騰に伴い2024年10月お見積分より一部製品の価格改定を行います。
詳細は都度お見積りとなります。





レーザ光をあてるだけ!
非接触で溶接ビード(脚長)を瞬時に計測

●ハンディタイプで手軽に計測

●非接触で簡単に計測

●脚長計測結果を瞬時に表示・保存



電子カタログを見る
製品のお問い合わせ
デモ機納期: 要相談
製品納期: お問い合わせください
phone06-6364-3000

主な特長

複雑な設定は不要!手軽に計測可能です。



・USB1本で接続完了!
パソコンやタブレットにUSB接続するだけ!
本体に入っているアプリケーションを、インストールすればすぐに操作可能です。

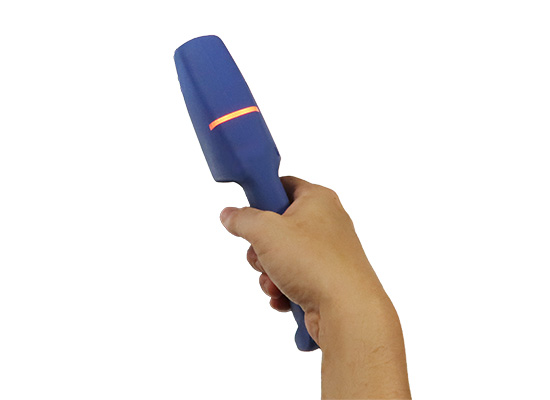

・ハンディタイプだから扱いやすい!
今まで測りにくかった狭いスペースでも計測できます。





・計測はトリガスイッチの操作だけ!
溶接ビード(溶接痕の盛上り)にかざして、トリガスイッチを操作して計測できます。

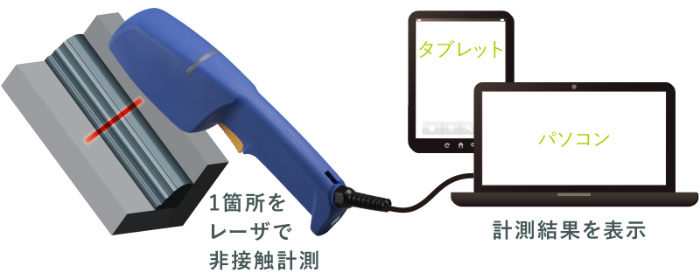

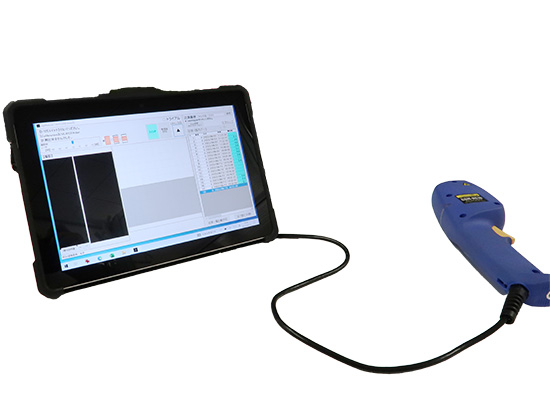

CSM-HS10WL USB1本で接続

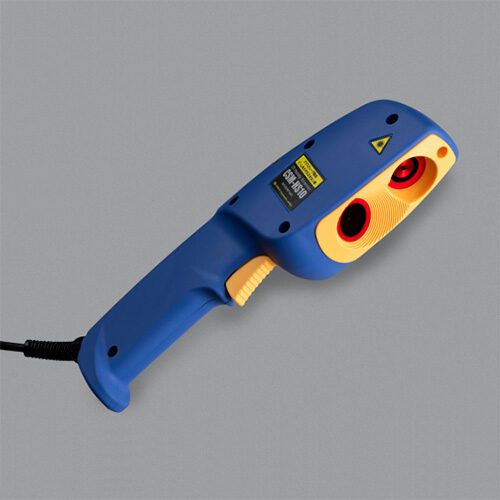

CSM-HS10WL ハンディタイプ








技術は不要!?不慣れな方でも計測可能です。



・ノギス・専用ゲージは不要!
溶接脚長ハンディ3Dスキャナーがあれば、不慣れな方でも1回の照射でピンポイント計測が可能です。

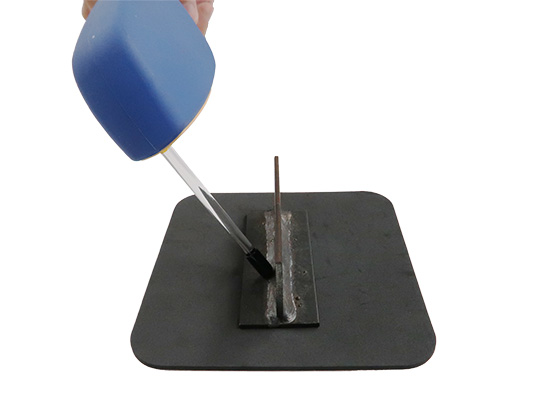

・初めてでも安心のガイド棒付き!
計測時の距離や角度に慣れるまで、便利な「着脱式ガイド棒」が付属しています。





・計測可能箇所は12箇所!
溶接ビードの『脚長』『アンダーカット』『継手角度』『余盛』等の12箇所を光切断法で簡単に3D計測できます。

CSM-HS10WL ガイド棒付き








計測結果のデータ化で正確な計測が可能です。



・ヒューマンエラーのない正確な計測が可能!
手書き記録の場合、記述間違い・記録漏れが起こる可能性があります。
溶接脚長ハンディ3Dスキャナーを使えば、計測と同時に数値が表示され、間違いのない正確な記録ができます。





・レポート作成も簡単効率化!
画面表示された計測結果はファイル保存でき、データはExcelで活用できます。

CSM-HS10WL 計測結果をデータ化








QRコードで管理・共有が簡単便利に行えます。



・QRコードに計測結果を紐づけ可能!
QRコードやバーコードを読み込むことで、計測対象項目との紐付けが容易にできます。





・クラウド活用で簡単共有!
共有QRコードとクラウドなどを組み合わせて、溶接作業の「見える化」や「DX」が可能です。

溶接脚長ハンディ3Dスキャナー








構成

従来の何箇所も計測する専用ゲージ計測法は非効率です。
溶接脚長ハンディ3Dスキャナーは計測したい溶接部にかざすだけで断面が計測できます。



※ 溶接内部の溶け込み量、溶接内部のブローホールは計測できません。


溶接脚長ハンディ3Dスキャナー








計測

計測モード
項目 隅肉溶接
隅肉溶接
重ね隅肉溶接
重ね隅肉溶接
突合せ溶接
突合せ溶接
R計測
R計測
高さ計測
高さ計測
開先計測
開先計測
脚長
理論のど厚
余盛高さ β版
アンダーカット 対応検討中
止端間距離
フランク角 対応検討中
溶接幅 β版
交角 β版
目違い β版 開発予定
開先角度 開発予定
ベベル角度 開発予定
開先深さ 開発予定
ルート間隔 開発予定
高さ
R

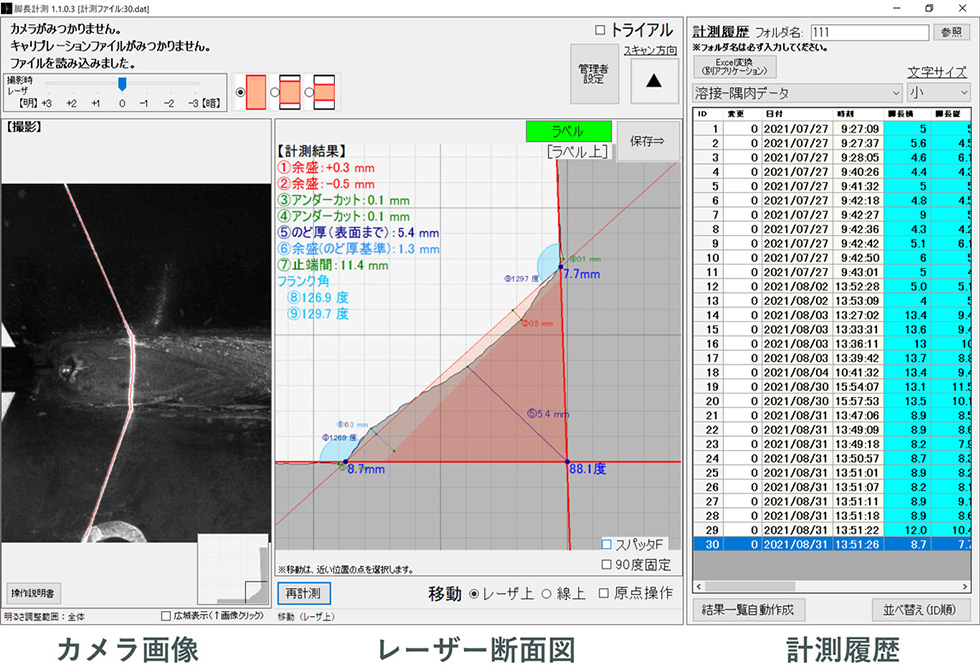

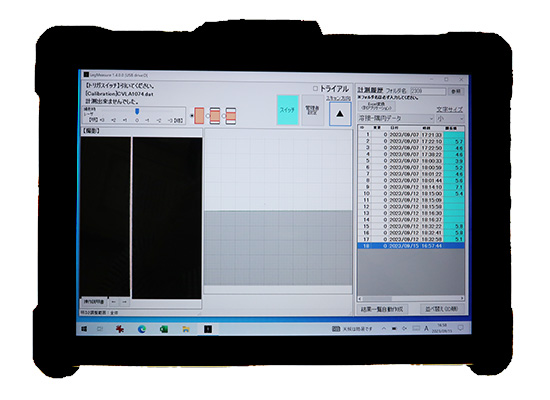

計測結果画面


●カメラ画像  カメラで捉えた部分の状態を表示

●レーザ断面図  計測結果を数値と図で分かりやすく表示

●計測履歴  計測結果の数値を表示、Excelで活用





隅肉溶接の計測

隅肉溶接の計測

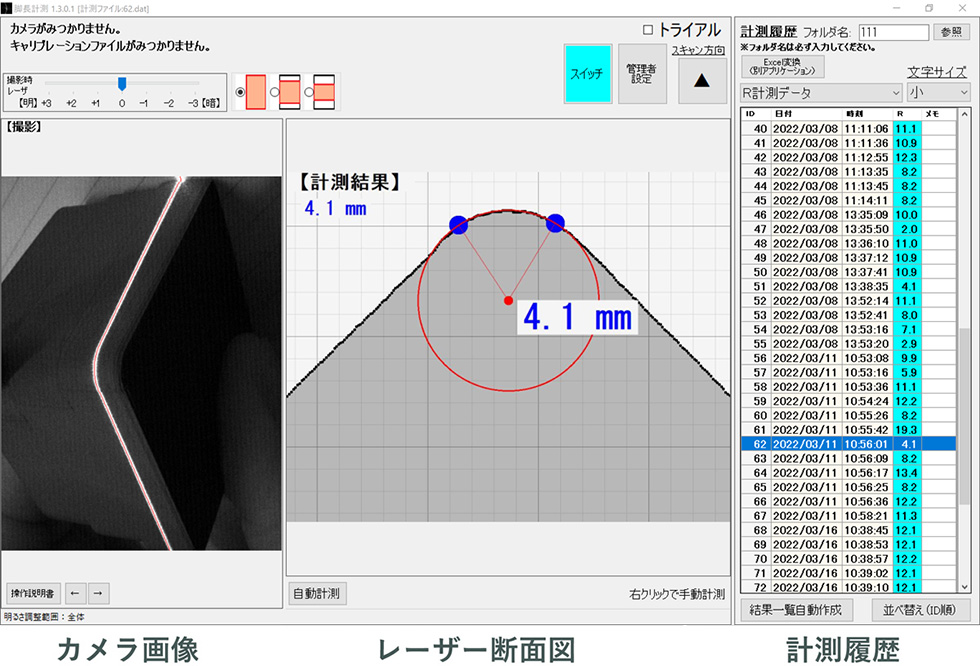

角R(アール)の計測

角R(アール)の計測

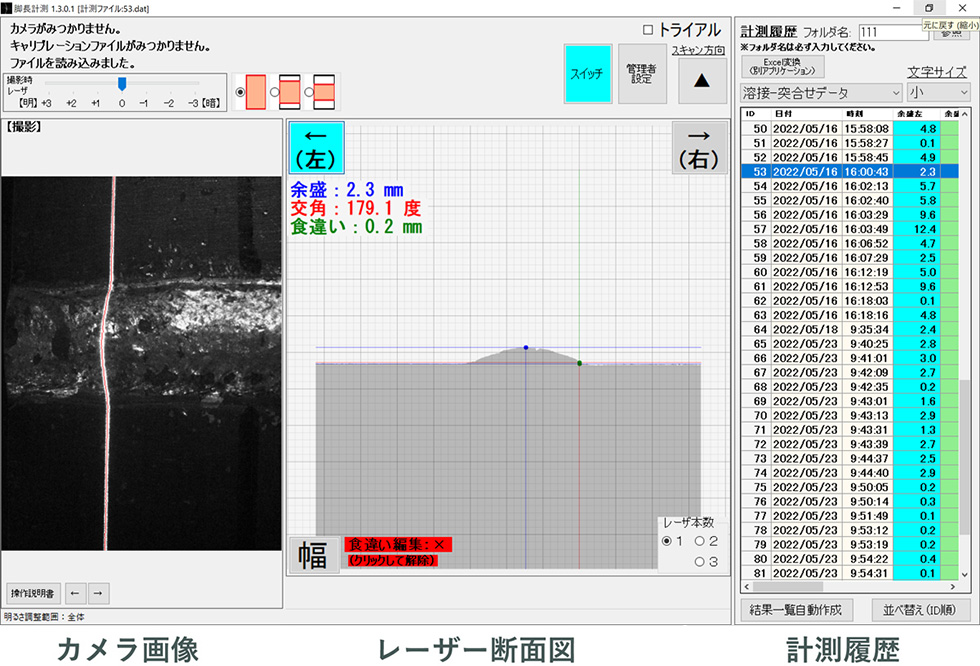

突合せ溶接の計測

突合せ溶接の計測

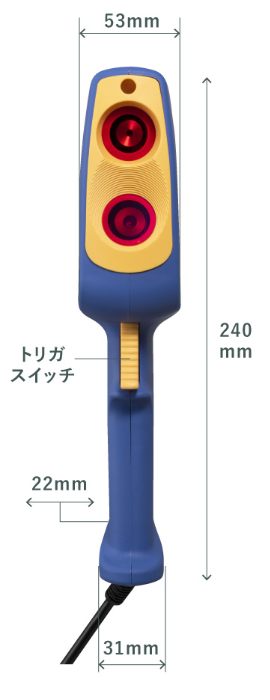

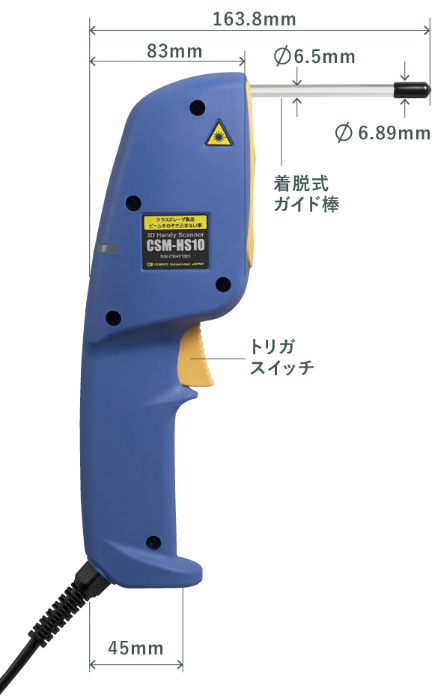

外形・名称

溶接脚長ハンディ3Dスキャナー 溶接脚長ハンディ3Dスキャナー
