アナログRGBカメラ、PCモニタダイレクトカメラ、PCモニタダイレクトマイクロスコープは

モニタに直結するだけで高解像度の映像を見ることができます。

またUSBカメラとは違い、表示遅れやコマ落ちが無いのが大きなメリットです。

ただし、接続するモニタには注意が必要です。

１．カメラの解像度以上のモニタをご使用ください。

　　弊社のアナログRGBカメラ（PCモニタダイレクトカメラ）は

　　1280×1024（130万画素）、1024×768（80万画素）の2種類となります。

２．4：3のスクエア型のモニタ（ワイドモニタでないもの）をお使いください。

　　ワイドモニタをお使いになりたい場合は4：3の設定ができるものをお使いください。

　　（設定可能なものが多い中で、まれに設定できないものがあります。）

ワイドモニタをお使いの場合、縦横比が4：3に設定できればお使いいただけます。

3.ノートPCにはRGB端子（D-sub 15ピン）がついているものがありますが、

　　これは出力端子となりますので、接続しても映像は表示されません。

ハイビジョンとは、従来よりも解像度が高く高画質・高精細な映像のことを指します。

ハイビジョンの規格には、いくつか種類があり、有効垂直解像度と走査方法で表現をします。

垂直解像度が1080のものをフルハイビジョン（Full　HD）といいます。フルハイビジョンの解像度（画素数）は、　1920　×　1080　です。

垂直解像度が1080未満のもの、例えば、720のもの（解像度（画素数）が1280　×　720）等を副ハイビジョンと表現することもあります。

この数字の末尾に“i”が付けばインターレス（飛び越し走査）、“p”がつけばプログレッシブ（順次走査）を示します。

インターレース（飛び越し走査）は、一つの画面を２回に分けて表示する方式です。

走査線を偶数列と奇数列の順番に一列づつ飛ばして表示するため、 動きを滑らかに表現できます。

しかし前後の映像の走査線を互い違いに表示するため、ちらつきが発生しやすくなります。

プログレッシブ（順次走査）ひとつの画面を一回の走査で表示する方式です。

異なる映像の走査線を互い違いに表示しないので、ちらつきの少ない映像を表示できます。

弊社のハイビジョンカメラGR200HDは、 1080p 　のカメラです。

つまり、プログレッシブ（順次走査）方式のフルハイビジョンカメラです。

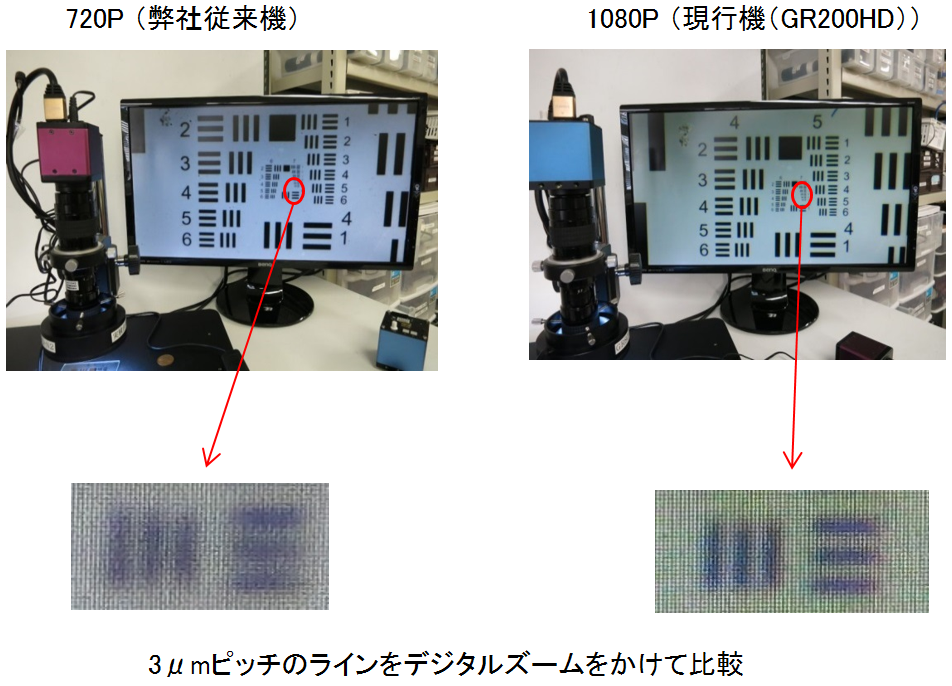

下記に1080p（フルハイビジョン）と、720p（副ハイビジョン）の解像度の比較結果を示します。

下の写真は、解像度チェック用のガラススケールを　視野　9mm　×　5mmで撮影したものです。

3μmピッチ部分をデジタルズームでアップして比較しました。

写真のように、解像度が高い1080p（フルハイビジョン）のカメラの方が、720p（副ハイビジョン）のカメラよりもスケールがハッキリ映し出されます。

弊社のハイビジョンカメラGR200HDをお使いいただくことで、高解像度・高画質・高精細な映像で、対象物を観察していただけます。

SH140CCDに使用しているズームレンズ倍率は200倍～1200倍となります。

ただし、200～310倍（レンズ目盛　0.7～1.2）は照射面の光分布が悪く、

金属等の正反射をする対象物では使えません。

そのため、仕様としては「310倍～1200倍」とし、目盛1.2～4.5で使っていただくことを

おすすめしております。

製品ページはこちらから。

今回は、弊社の産業用カメラの1種、ハイビジョンカメラGR200HD2に搭載された機能、ハイダイナミックレンジ(HDR)合成についてご紹介いたします。

HDR合成は、通常の画像に比べて、より幅広いダイナミックレンジを表現する為の技法です。

非常に大きなコントラストの元画像を、コントラストを落とした画像に変換します。

明暗差が大きい被写体でも、黒つぶれや白とびを少なくすることができ、隅々まで鮮やかな画像が得られます。

例えば、明暗差のある被写体を通常モードとHDRモードで撮影すると、下の写真のような差になります。

ハイビジョンカメラGR200HDでは、メニュー画面のＨＤＲの項目（下の写真の赤マル部分）を操作していただくと、HDR合成をおこなった画像を表示できます。

このHDR合成機能を応用すると、ハレーションを軽減させた映像を撮影できます。

（但し、ダイナミックレンジを広くする効果であって、無限大にするわけではないので、ハレーションを完全に除去することはできません。）

　　　　　　　　　　　　　　　ネジの軸

　　　　　　　　　　　　　　プリント基板

このHDR機能にフィルターや反射板を併用すると効果はさらにアップします。

以上、ハイビジョンカメラGR200HD2のハイダイナミックレンジ(HDR)合成機能のご紹介でした。

ハイビジョンカメラ、ハイビジョンマイクロスコープはモニタにHDMIケーブルで

直結するだけで高解像度の映像を見ることができます。

またUSBカメラとは違い、表示遅れやコマ落ちが無いのが大きなメリットです。

ただし、接続するモニタには注意が必要です。

１．解像度としては 1920×1080（フルハイビジョン）となりますので

　　1920×1080以上の解像度のモニタをご使用ください。

　　（モニタの説明書にフルハイビジョン対応、

　　　もしくは1080P対応となっていればご使用いただけます。）

２．出来る限り、テレビチューナーの入っていないモニタをお使いください。

　　（PCモニタや産業用モニタ等をおすすめします。

　　　テレビチューナーの入っている家庭用テレビでは

　　　プロテクト信号等の問題で映像が表示されない場合があります。）

３．ノートPC等でHDMI端子（ハイビジョン端子）がついているものがありますが、

　　これは出力端子となりますので、接続しても映像は表示されません。
