マルチアングル照明 VL-MUL110

VL-MUL110
78,000円 (税抜)

作動距離を変えることで従来のリング照明、ローアングル照明の照射範囲をすべてカバー!

電源は別売

取付冶具はオプションです。

電子カタログを見る 寸法図ダウンロード
製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 2週間
phone06-6364-3000
用途例
文字や印字検査・ハンダ部撮影・基板パターン認識 など




製品仕様
発光色 白色LED
寿命 約30,000時間
※寿命は使用環境温度により異なります。
照度

10,000lx(100mmの距離)
23,000lx(50mmの距離)
31,000lx(20mmの距離)

内径

68mm

外径

114mm

最大消費電流 279mA
ケーブル長 1m




延長ケーブルもご用意(オプション)
延長ケーブル
照明と電源の間を延長するための延長ケーブルを
ご用意しております。



VL-EXT-2m 2m (2,300円(税抜))
VL-EXT-3m 3m (3,000円(税抜))

VL-EXT-5m 5m (4,000円(税抜))
VL-EXT-10m 10m (7,500円(税抜))


延長ケーブル




マルチアングル照明とは?

作動距離を変えることで従来のリング照明、ローアングル照明の照射範囲を全てカバー







様々なレンズと組み合わせて使用できます。

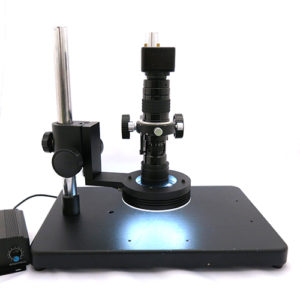

マルチアングル照明
マイクロスコープとの使用例

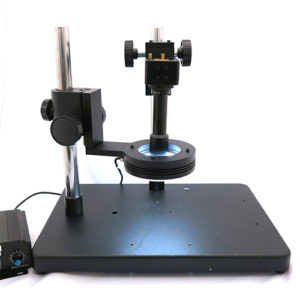

マルチアングル照明
テレセントリックレンズとの使用例

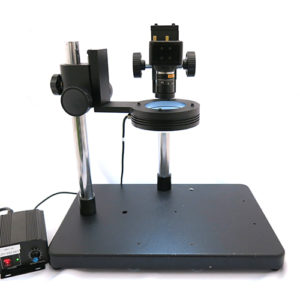

マルチアングル照明
固定焦点レンズとの使用例




マルチアングル照明と対象物の距離を変えながら観察 <動画>









寸法図









電源一覧(別売)


1ch電源

マニュアル1ch電源
LDY-24V-CH1P

24,000円(税抜)

最大供給電流:100mA
チャンネル数:1
前面のボリュームで光量調整

電源

マニュアル2ch電源
LDY-24V-CH2

28,000円(税抜)

最大供給電流:625mA(2チャンネル合計)
チャンネル数:2
前面のボリュームで光量調整

ストロボ電源

外部制御機能付/ストロボ電源
LDY-24V-CH1P

43,000円(税抜)

最大供給電流:1000mA(1チャンネルあたり)
チャンネル数:2
マニュアル/ストロボ/外部制御モード

PC制御機能付き電源

PC制御/外部制御機能付電源
LDY-24V-CH1P

55,000円(税抜)

最大供給電流:2708mA(4チャンネル合計)

チャンネル数:4
PC制御/外部制御/マニュアル













便利なオプションのご紹介

VL-MUL110-CH1 マルチアングルライティング照明専用オプション




マルチアングル
ライティング照明専用
簡易アングル
LED-A2-VRK
15,000円
(税抜)

φ25mmの支柱に
マルチアングルライティング照明
を簡単に固定できます。
※照明、スタンド・支柱は別売です。

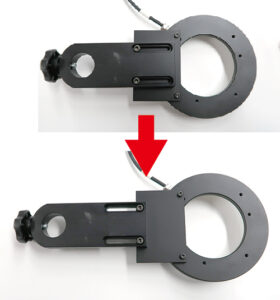

また簡易アングルはカメラ・レンズなどのサイズに合わせ
伸縮させることが可能です。

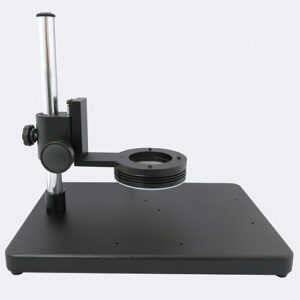

<使用例>







その他のオプション

延長ケーブル

延長ケーブル
(2m/3m/5m/10m)

VL-EXT-○m

2,300円~(税抜)
