テレセントリックレンズとは

テレセントリックレンズにはこのような特長があります。
1.高精度
2.固定倍率・作動距離(W.D.)も固定
3.中倍率~高倍率
4.組み込み用途に最適
5.周囲歪みが少なく、寸法測定に向いています。

<メリット>

コンパクトサイズのレンズなので
組み込み機器での使用をご検討の場合も
機器を小さく設計できます!



型番 テレセントリックレンズ

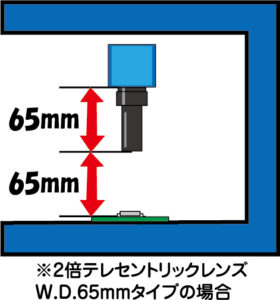

作動距離65mmタイプ
RTK-2-65
テレセントリックレンズ
作動距離110mmタイプ
RTK-2-110
倍率 2x 2x
作動距離(W.D.) 65mm 110mm
被写界深度 0.33mm 0.64mm

同じ倍率のレンズでも
作動距離が長ければ被写界深度を深くできます。












高精度の寸法測定

高精度の寸法測定をする場合には
マクロレンズよりも画像の歪みの少ないテレセントリックレンズが優位になります。
テレセントリックレンズを使用した場合も極端に被写界深度が深いわけではありませんが、
テレセントリックレンズの特徴として 被写界深度内であれば観察像の寸法変動がないため、
寸法測定をする際には誤差が出にくく、精度の高い測定ができます。





寸法測定など、高精度な計測を行なう場合は
ディストーションの小さいレンズを選ぶべきです。

<ディストーションが大きい>




テレセントリックレンズでは
マクロレンズに比べてディストーションが小さく、
高精度な計測が可能になります。

<ディストーションが小さい>
