低倍率PCモニタダイレクト マイクロスコープ

LRS130XGA3
販売終了
絞り付レンズ採用!

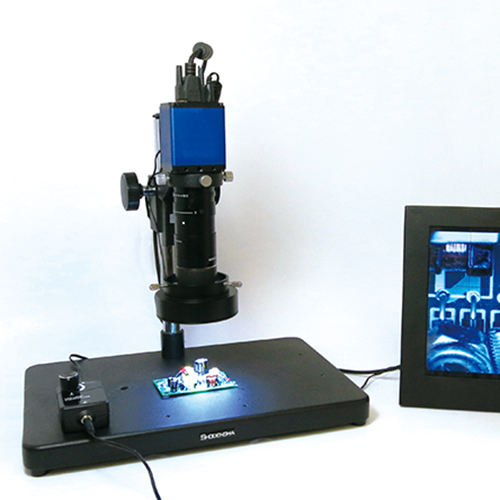

低倍率PCモニタダイレクトマイクロスコープ



ビデオマイクロスコープの滑らかな動きとUSBマイクロスコープの解像度を両立したPCモニタに直結可能なマイクロスコープ。
USBメモリにも画像保存できて20万円台の低価格を実現!
  • USBメモリスロットル付(画像保存はBMP方式)
  • HDR(ハイダイナミックレンジ)機能付
  • クロスライン表示機能付(白線/黒線どちらも表示可能)
  • モニタ画面上に最大縦4本横4本の任意電子ラインを表示可能
  • PCモニタやプロジェクタにMINI D-sub 15Pinで直結
  • 光学10倍比ズームレンズ搭載でトータル倍率5倍~50倍
  • 外部トリガ端子付
  • 解像度切替可能
    1280×1024、1024×768、1280x 720



  • 15pinMINI D-sub映像入力端子が付いたモニタに直接接続します。
    (デスクトップのPCモニタ、ハイビジョンテレビモニタ、プロジェクタ等々)

    ※通常のノートパソコンには映像入力端子が付いていないものもありますのでご注意ください。

    ※モニタはカメラの解像度(1280×1024)と同等、もしくはそれ以上のもので、4:3のスクエア型、もしくは4:3の切替機能があるワイドモニタをご使用ください。

PCモニタダイレクトマイクロスコープに接続するモニタについて→詳細はこちらから



後継機種はハイビジョンマイクロスコープになります。





製品のお問い合わせ
デモ機納期: 1~3日
製品納期: 7日
phone06-6364-3000
全体仕様
トータル倍率 5倍-50倍 ※倍率は17インチモニタ換算の計算値
作動距離 150mm
視野範囲 67.5mmx51.0mm(5倍時)
7.0mmx5.0mm(50倍時)
撮像素子 1/2.5”CMOS
画素数 130万画素
ピクセルサイズ 4.4μmx4.4μm
解像度 1280(H)×1024(V)
1024(H)×768(V)
1280(H)×720(V)
フレームレート 30fps





ハイダイナミックレンジ合成機能が標準装備!
通常の画像に比べて幅広いダイナミックレンジを表現可能にする機能が付属しています。
明暗のある画像でも黒つぶれや白とびを少なくすることができます。
このHDR合成機能を応用すると、ハレーションを軽減させた映像を撮影することができます。


通常モード

HDRモード


通常モード

HDRモード


通常モード

HDRモード


ハイダイナミックレンジ合成(HDR)とは?→こちらから







簡単設定!簡単操作!簡単保存!



SDカードスロットル付PCモニタダイレクトカメラ
PCモニタに直接接続する
だけです。(15Pin MINI
D-subタイプに接続可能)
パソコン本体、キーボード、マウス、ソフトは不要
パソコン本体、キーボード、
マウス、ソフトは 不要
USBメモリスロットル
USBメモリ(8GB)

外部トリガー
外部トリガー対応:
外部からのON/OFF信号
により撮影が可能
ボタン操作
付属のリモコンを
ワンタッチで簡単に画像を保存
クロスライン表示/非表示
クロスライン表示/非表示が可能。
(白線/黒線どちらも表示可能)

クロスライン表示/非表示
最大8本の任意ライン発生機能付
外部トリガー
カメラ背面で明るさなどカメラの
明るさなどカメラの設定が簡単
にできます。
メニュー表示
付属のACアダプタを接続すると
画面右下にメニュー表示

ボタン操作
メニュー:明るさ、コントラスト
色、クロスライン表示、
感度表示など
ハイビジョンテレビモニタ   テレビモニタ後ろ
15pinMINI D-sub付のテレビモニタやハイビジョン
テレビモニタ、PCモニタに直接接続して使用できます。








全て標準装備
付属品
・USBメモリスロットル付き
PCモニタダイレクトカメラ
・ACアダプタ
・USBメモリ(8GB)
・リモコン
80灯LEDリング照明
81灯高輝度LEDリング照明
ズームレンズ
ズームレンズ

スタンド
スタンド
スタンド
保護カバー


寸法図
